椿本300行程电缆承载拖链结构

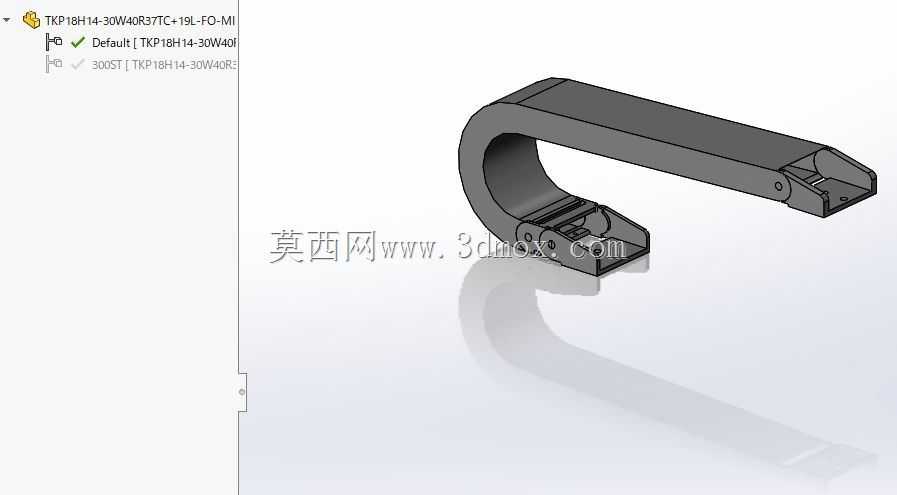

　　这款电缆承载部件属于工程拖链范畴，主要应用在存在往复直线或回转运动的设备场景中，用来规整设备内部的电缆、油管、气管、水管等柔性管线，避免管线在设备运行过程中出现拉扯、磨损、缠绕、散乱脱落的问题，常见于数控机床、自动化生产线、工业机器人行走轴、检测设备、物流输送设备的运动走线部位。从结构来看，该部件采用C型半封闭弯曲结构，整体分为固定端安装段、活动端安装段以及中间的弯曲承载段，两端都预留了标准化的安装孔位，可以直接通过螺栓固定在设备的运动端和固定基座上，安装时不需要额外做复杂的适配加工，安装边界清晰，固定端和活动端的安装面均为平面设计，对安装基面的平面度要求不高，普通机加工板面或者型材安装面都可以满足安装要求。

　　设计上采用了多节铰接的结构，每一节链节之间通过销轴连接，铰接部位预留了合理的转动间隙，保证拖链在弯曲时可以顺畅回转，不会出现卡滞、别劲的问题，弯曲半径经过精准计算，刚好适配内部穿设的电缆最小弯曲半径要求，避免电缆在拖链反复弯折过程中出现线芯断裂、外护套开裂的问题。链节内部为中空腔体，可以根据实际走线需求分隔出不同的走线腔，将动力电缆、信号电缆、流体管路分开布设，避免不同类型线缆之间产生信号干扰，同时也方便后期的管线维护更换，不需要拆解整个拖链就可以完成局部线缆的替换。部件的主体结构采用工程塑料与金属嵌件结合的设计，链节主体使用高强度耐磨工程塑料，降低拖链运行时的自身重量和运行噪音，铰接部位和安装固定部位嵌入金属衬套和金属安装块，

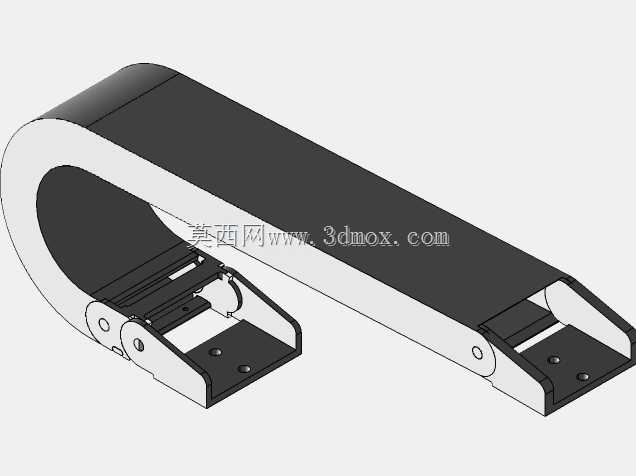

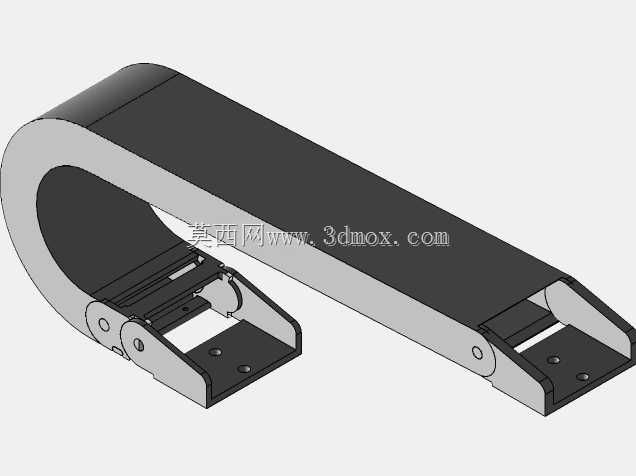

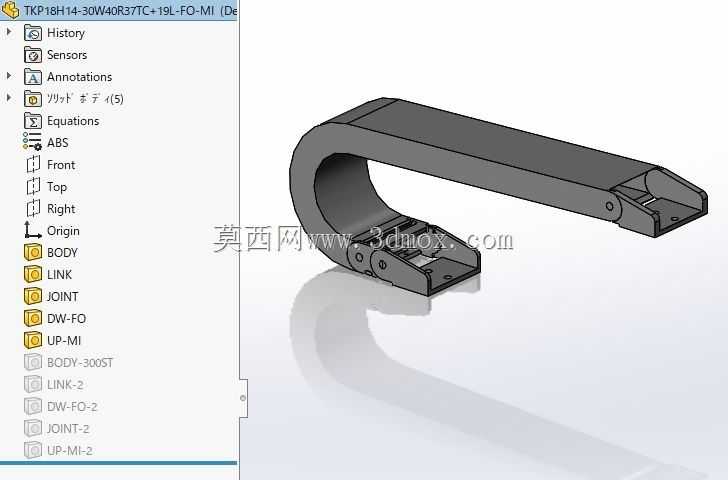

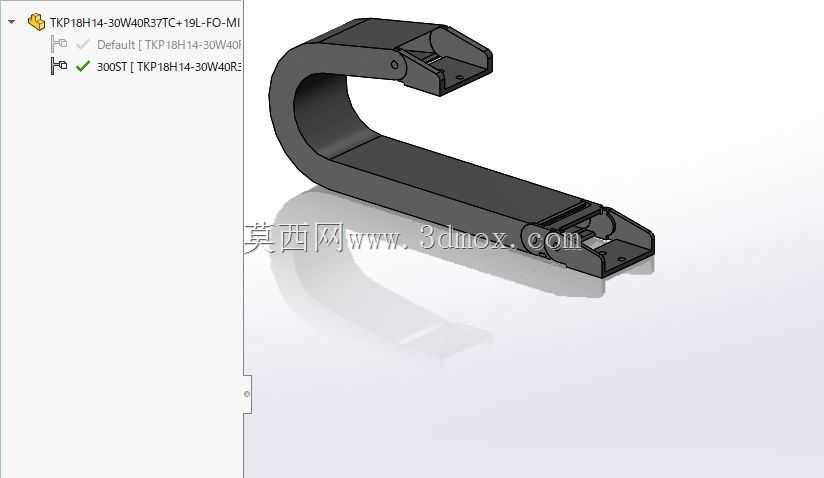

　　提升铰接位置的耐磨性能和安装位置的结构强度，保证拖链在长期往复运动过程中不会出现铰接孔磨损变大、安装孔开裂的问题。从实际使用角度来看，这款拖链的300行程适配多数中小型自动化设备的短行程运动走线需求，运行时拖链的上下链片之间不会出现相互摩擦的问题，自身运行阻力小，不会给设备的运动轴带来额外的负载，同时半封闭的结构可以阻挡大部分加工过程中产生的切屑、灰尘进入拖链内部，避免杂物卡入铰接缝隙影响拖链的正常运行。建模过程中完整还原了每一节链节的铰接配合关系，安装孔位的位置尺寸、链节的内部空腔尺寸、弯曲段的最小弯曲半径都按照实物参数1:1还原，铰接部位的配合间隙也按照实际装配公差做了预留，导入装配环境后可以直接做运动仿真，

　　模拟拖链在设备运行过程中的运动状态，验证拖链在极限行程位置是否会和设备其他部件产生干涉，也可以直接用来生成工程图纸，指导零部件的加工和装配。在设备选型阶段，可以直接参考这个模型的安装尺寸来预留设备上的安装空间，提前规划走线路径，避免后期装配时出现安装空间不足、走线干涉的问题，对于做设备改造的场景，也可以直接对照这个模型的结构参数替换原有老旧拖链，不需要重新测绘实物尺寸，缩短设备改造的周期。拖链的活动端和固定端都设计了线缆固定支架，可以将内部穿设的线缆在拖链两端做固定，避免设备运动时线缆在拖链内部出现窜动，拉扯线缆的接线端，导致接线松动脱落。整个结构没有多余的复杂零件，拆解后只有链节、销轴、安装块几类零件，备件替换方便，单个链节出现损坏时不需要更换整根拖链，只需要替换损坏的单节链节就可以恢复使用，降低设备的后期维护成本。
