不锈钢行李箱折叠式承重把手结构

　　这款不锈钢折叠把手主要适配各类硬质行李箱、工业储运箱、设备检修箱的启闭提拉场景，在户外作业装备箱、精密仪器防护箱、车载工具储物箱上也能见到同结构的成熟应用，日常使用中既需要承担整箱满载状态下的提拉载荷，也要在非使用状态下贴合箱体表面避免突出剐蹭。从实际使用需求出发，设计时首先考虑了提拉状态下的受力合理性：握杆部分采用圆截面弯管成型，握持时不会出现硌手的棱角，整段握杆的弧度贴合人手自然握持的弯曲角度，即使长时间提拉较重箱体也能分散手掌局部压力。底座部分采用冲压一体成型的不锈钢板材，两个安装耳位预留了标准紧固件安装孔，孔位间距匹配常规箱壁的加强筋布局，安装时不需要额外在箱壁上做复杂的避让结构，直接通过螺栓穿过安装孔与箱体内侧的预埋加强板锁紧即可，安装后底座与箱壁完全贴合，不会出现晃动间隙。

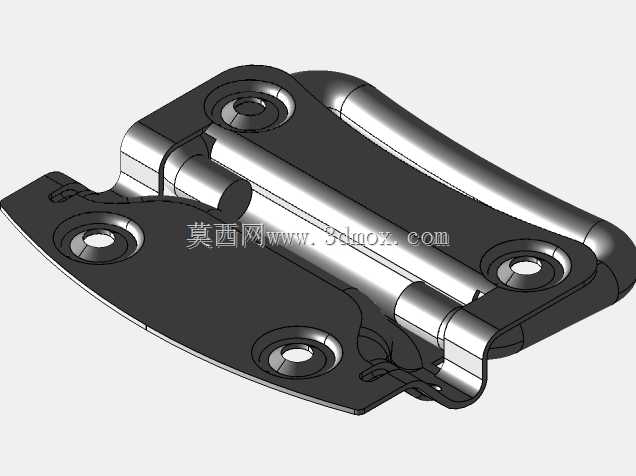

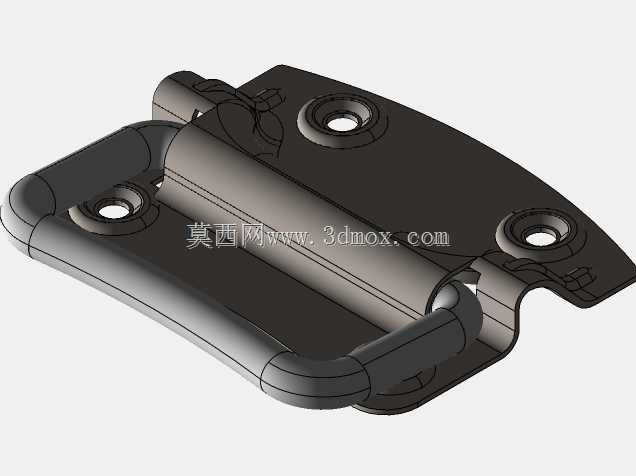

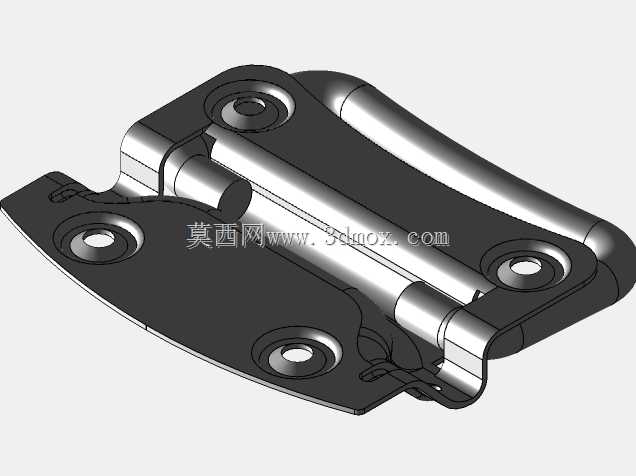

　　结构上采用铰接式折叠设计，握杆与底座之间通过转轴连接，非使用状态下握杆可以向下翻转贴合底座表面，整体突出箱体的高度极低，在箱体堆叠、转运过程中不会因为突出的把手被外物勾挂造成损坏，也能节省储运空间；需要提拉时，只需要将握杆向上翻起到限位位置，铰接位置的限位结构会自动卡紧，握杆不会在提拉过程中意外回折，松手后也能保持在抬起位置，不需要使用者额外调整角度。材质选用不锈钢一方面是考虑到这类把手经常会在户外、潮湿环境下使用，不锈钢的防锈性能可以避免长期使用后出现锈蚀卡滞，另一方面不锈钢的强度足够支撑满载箱体的重量，不需要做额外的加厚处理就能满足承重要求，整体重量也更轻便。

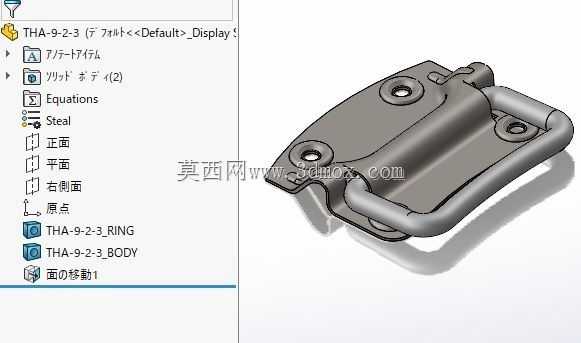

　　从安装边界来看，底座的安装孔位中心距为44mm，适配M4规格的紧固件，安装时需要在箱壁上预留对应位置的通孔，底座与箱壁接触的面做了平整处理，即使箱壁表面存在轻微的不平整，锁紧后也能保证贴合紧密，不会出现应力集中导致底座变形。握杆抬起后距离底座安装面的高度符合成年人手掌握持的空间需求，手指可以完全穿过握杆与底座之间的间隙，不会出现卡手的情况；折叠后整体厚度控制在较低范围，不会突出箱体表面过多。细节设计上，底座的所有边缘都做了倒圆角处理，没有尖锐的冲压毛边，安装和使用过程中不会划伤操作人员或者箱体表面；铰接位置的转轴采用铆接工艺装配，转轴与孔位的配合间隙控制合理，既保证握杆转动顺畅没有卡滞，也不会出现过大的旷量导致提拉时晃动感明显。在实际选型应用中，这类把手需要根据箱体的满载重量匹配对应的板材厚度，这款结构的底座和握杆厚度适配常规25kg以内的箱载重量，完全满足普通行李箱、工具储运箱的使用需求，如果用于更重的工业设备箱，只需要对应调整板材厚度和转轴直径，整体结构形式不需要做大幅改动，通用性较强。建模过程中对冲压折弯的圆角、铰接位置的配合间隙都做了还原，能够直接用于后续的工程图输出、结构受力校核以及手板样件的加工验证，不需要额外对配合位置做二次调整。
