不锈钢调节支撑脚杯结构设计

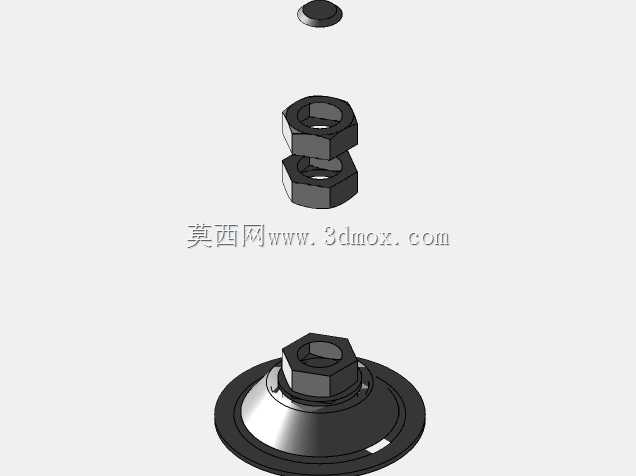

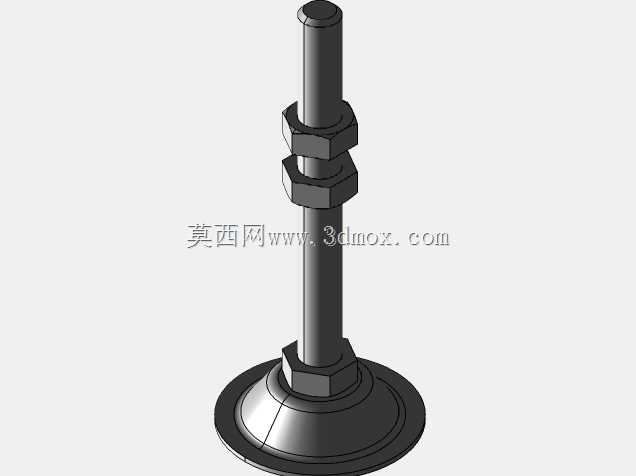

　　在工业设备的机架搭建、生产线体布设、检测仪器台架安装场景中，支撑调节件是决定设备运行稳定性的核心基础部件，这款带双锁紧螺母的不锈钢支撑脚，正是针对需要频繁调平、存在一定振动工况的设备场景设计的支撑构件。日常做设备布局时，很多车间地面存在平整度偏差，尤其是旧厂房改造的生产区域，地面高差往往能达到3-5mm，普通固定支脚无法抵消这类偏差，会导致设备机架受力不均，高速运行的设备还会因为支撑不实产生额外振动，既影响加工或检测精度，长期下来还会造成机架焊缝疲劳开裂，这类可调支撑脚就是为解决这类地面适配问题而生的。从结构设计逻辑来看，这款脚杯采用螺杆加底座的分体组合结构，螺杆部分采用全螺纹设计，调节行程覆盖100mm范围，

　　能够适配绝大多数常规设备的调平需求，不需要额外加装垫片来补偿高度差。螺杆上配置的两个六角锁紧螺母，是针对振动工况做的防松设计：调平完成后先将下方螺母旋紧贴合底座上表面，再将上方螺母反向旋紧与下方螺母形成对顶锁止，能够避免设备运行过程中螺纹副受振动产生自回转，防止调好的水平度发生偏移。底座采用大直径圆盘式结构，相比小直径支脚，接触面积更大，单位面积对地压力更小，不会在环氧地坪或者水磨石地面上压出凹痕，同时底座与螺杆连接位置做了内嵌式六角卡位，螺杆转动调节时底座不会跟转，单人用扳手就能完成调平操作，不需要额外伸手固定底座，在设备底部空间狭窄的场景下操作便利性提升明显。材质选用不锈钢材质，一方面是应对车间内的切削液、清洗剂腐蚀，

　　在食品加工、医药生产这类有卫生清洁要求的场景，不锈钢材质能够耐受日常消毒水冲洗，不会像碳钢喷塑件那样长期使用后出现涂层脱落、基材锈蚀的问题；另一方面不锈钢的螺纹副耐磨性能更好，多次调节高度也不会出现螺纹滑牙的情况，使用寿命比普通碳钢镀锌支脚更长。从安装边界来看，这款脚杯的螺杆直径为16mm，适配设备机架底部17mm的安装通孔，安装时可以从机架型材底部穿入，也可以在型材端面攻丝后直接旋入，两种安装方式都能保证连接强度；底座直径的设计兼顾了支撑稳定性与安装空间需求，不会因为底座过大导致相邻支脚出现安装干涉，在型材间距较小的紧凑型机架上也能正常布置。实际选型应用时，需要注意单支脚的额定承重与设备总重的匹配，

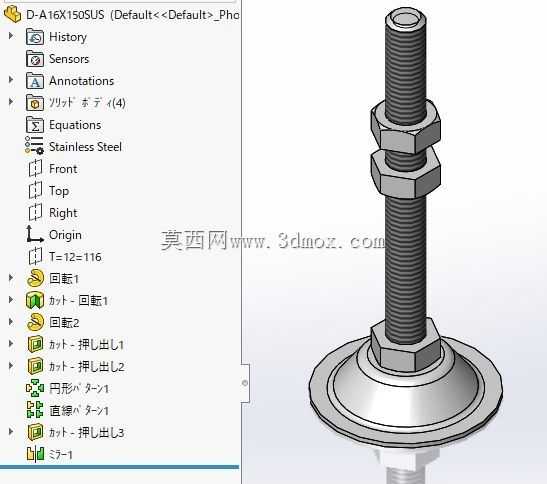

　　这款脚杯的螺杆与底座连接位置做了加强过渡，单支承重能够满足常规中小型设备的支撑需求，搭配四个支脚使用时，总承重冗余量足够应对设备运行时的动态载荷冲击。很多工程师在做支脚选型时容易忽略锁紧结构的重要性，只看调节行程和承重参数，实际在有电机、气缸这类持续振动源的设备上，没有双螺母锁止的支脚往往运行一两个月就会出现高度偏移，需要反复重新调平，这款带对顶锁紧螺母的设计，就是从实际运维痛点出发做的结构优化，能够大幅减少设备后期的维护工作量。另外底座的下表面做了轻微的圆弧过渡，没有尖锐的边缘，安装过程中不会刮伤地面，也不会在挪动设备时勾住地面的线缆或者地坪缝隙，细节设计贴合车间实际使用场景。在做三维建模时，螺纹部分采用装饰螺纹线配合简化牙型的方式建模，既能够准确表达螺纹规格，又不会占用过多的模型数据量，装配到整体设备模型中时不会导致文件运行卡顿，同时各个零件的配合间隙都按照实际机加工公差做了预留，螺母与螺杆的配合、螺杆与底座的卡位配合都符合实际装配逻辑，能够直接用于工程出图或者装配干涉检查。
