覆盆子派设备专用半高式金属底座壳体

　　这款半高式金属底座壳体，主要面向不需要上盖防护的嵌入式单板计算机部署场景，常见于工业控制柜内部单板挂载、桌面开放式开发调试、小型检测设备内置主控承载等工况，相比全封闭壳体，它能在提供基础安装定位的同时，最大化暴露板卡表面的接口与散热区域，方便调试阶段频繁插拔接线、外接传感器模块，也能让板卡自然对流散热效率提升四成以上，避免封闭壳体积热导致的主控降频问题。

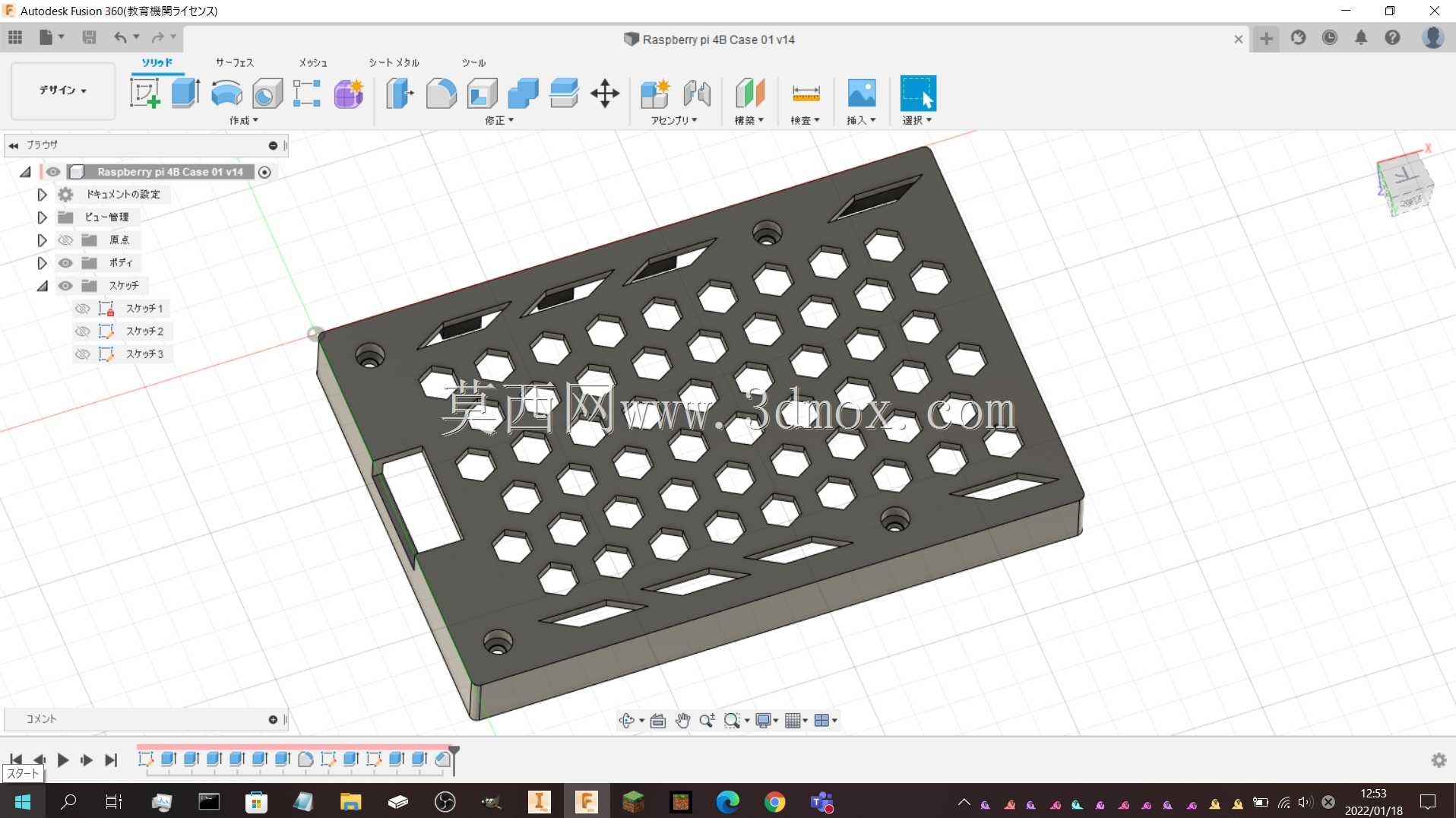

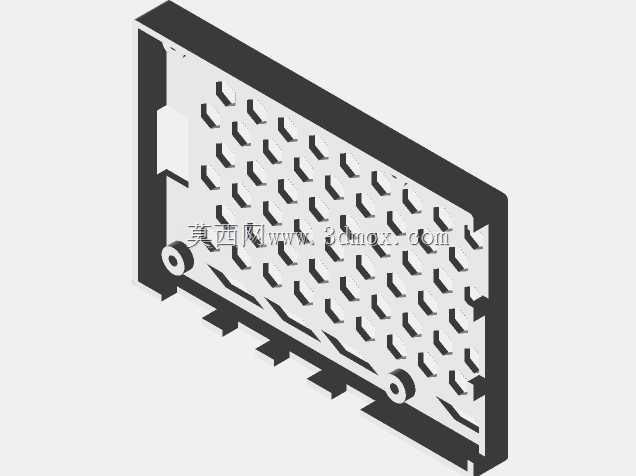

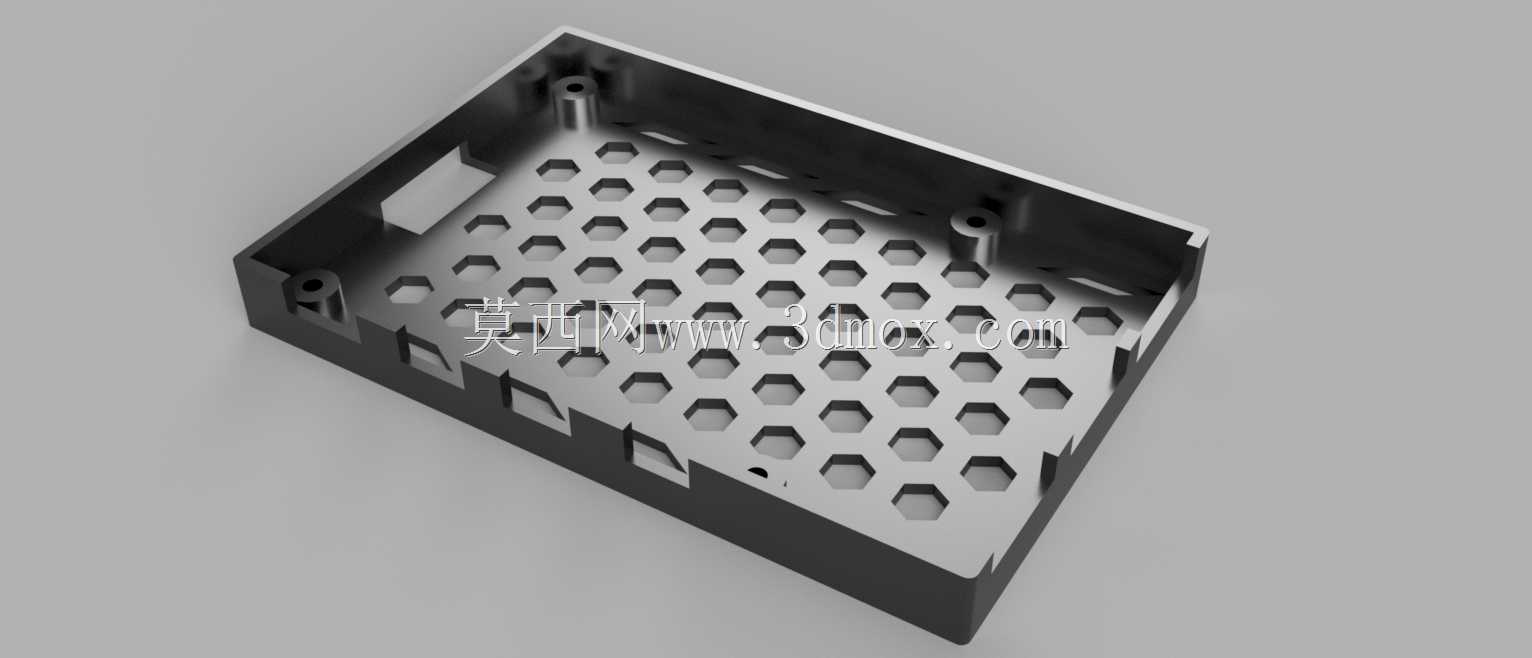

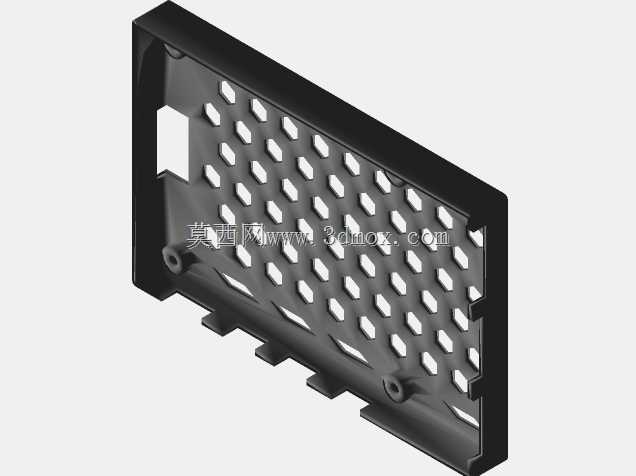

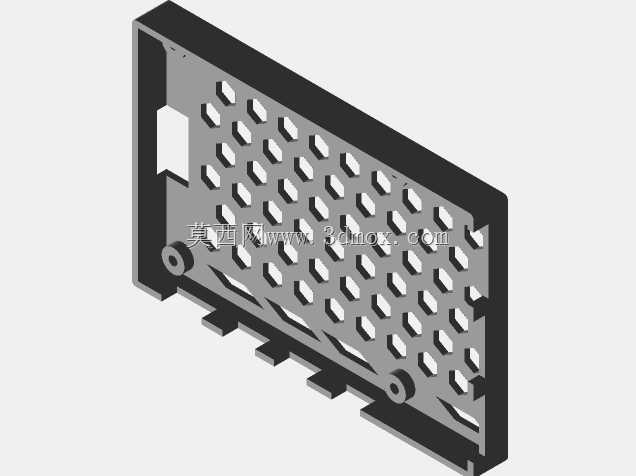

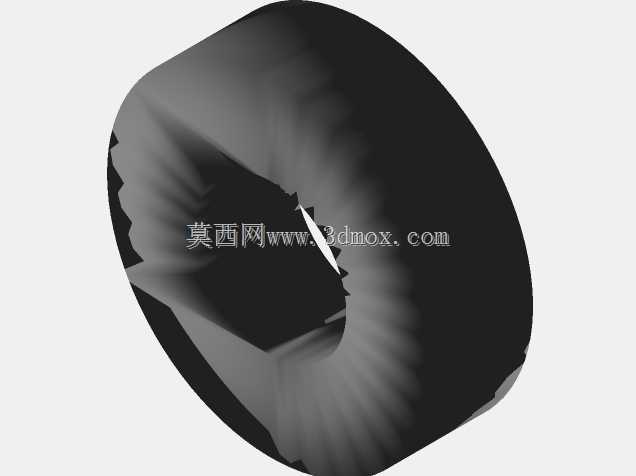

　　从结构设计逻辑来看，壳体采用一体式折弯成型的框体结构，四个内角位置预留了带安装柱的固定位，适配M2规格的紧固件，安装柱高度统一为5毫米，刚好匹配覆盆子派系列板卡的标准安装孔位高度，安装时搭配M2螺丝与螺母即可完成板卡固定，若板卡表面存在凸起元件，可按需在安装柱与板卡之间加装平垫圈调整高度，避免板卡受力弯折或者元件与壳体硬接触短路。壳体底面采用整面六角蜂窝冲孔设计，冲孔排布均匀，单孔内切圆直径控制在4毫米左右，既保证了底面的通风散热效率，也能让壳体整体重量降低30%左右，同时蜂窝结构的力学特性可以保证底面在常规安装受力下不会出现凹陷变形，相比条形冲孔或者圆孔设计，六角蜂窝的抗扭刚度更高，在壳体壁厚仅1.2毫米的情况下，依然能承受5公斤以上的平面压力，不会出现框体变形导致板卡安装孔位错位的问题。

　　壳体的侧边预留了对应板卡接口的避让缺口，缺口位置完全对齐覆盆子派板卡的USB、HDMI、以太网、供电接口的标准位置，安装后所有外接接口都能完全露出，不会出现接口被壳体遮挡导致插头无法插到底的情况，缺口边缘做了0.3毫米的圆角钝化处理，避免插拔接线时割伤线材绝缘层或者操作人员手指。框体的上边沿做了向内的折边处理，折边宽度2毫米，既可以提升框体整体的结构强度，也能在后续需要加装上盖时，提供上盖的搭接定位面，无需额外修改底座结构即可快速切换为全封闭壳体使用。

　　安装边界方面，壳体的外形尺寸完全匹配标准覆盆子派板卡的外轮廓，单边预留0.2毫米的安装间隙，方便板卡顺利放入框体内部，不会出现卡滞问题；底部安装孔位除了适配板卡的固定柱之外，框体的四个外角位置也预留了对外安装的沉孔，可以直接通过螺丝将整个壳体固定在设备安装面、DIN导轨转接板或者桌面支架上，沉孔深度刚好容纳M3螺丝的螺丝头，安装后螺丝头不会突出壳体底面，保证壳体放置平稳无晃动。

　　在实际使用场景中，这款底座尤其适合长期运行的开放式工控节点部署，比如产线旁的小型数据采集终端、实验室的长期测试平台、教学场景的开发实验板载体，它既可以给板卡提供稳定的支撑，避免板卡直接放置在桌面被金属屑、导线头短接，也不会像全封闭外壳那样遮挡调试接口、影响散热，在需要频繁更换外接模块、调整接线的开发阶段，这种半高底座的实用性远高于全封闭外壳。设计时也充分考虑了加工工艺性，整个壳体仅需一次钣金折弯、冲孔即可完成主体成型，安装柱采用压铆工艺固定在壳体底面，加工工序少，批量生产时成本可控，表面采用哑光黑色喷塑处理，既可以提升金属表面的绝缘性能，避免板卡意外接触壳体造成短路，也能减少工业环境下的指纹、灰尘附着，长期使用外观保持性更好。
