基于方程驱动的三次贝塞尔平面曲线参数化设计

　　在工业几何建模与运动轨迹规划场景中，平面参数曲线是构造复杂轮廓、规划机构运动路径的核心基础元素，三次贝塞尔曲线凭借其端点插值、曲率连续可调、控制顶点直观可控的特性，被广泛应用在传感器检测路径规划、产品外观曲面轮廓构造、非标设备运动轨迹生成等多个工程环节。这类曲线的设计不需要依赖离散点拟合，通过参数方程直接驱动生成，能够保证曲线段之间的G2连续特性，避免后续加工、仿真环节出现曲率突变导致的机构冲击、轮廓加工刀痕等问题。

　　从实际工程应用来看，这类平面三次贝塞尔曲线常被用作视觉传感器的扫描路径规划基准，在工件表面轮廓检测场景中，可通过调整曲线的四个控制顶点位置，适配不同异形工件的表面走向，让检测探头沿着平滑曲线完成连续扫查，避免折线轨迹带来的加减速冲击，提升检测数据的采样稳定性。同时在产品结构的倒角、过渡轮廓设计中，这类曲线也可作为曲面构造的骨架线，通过扫掠、放样等操作生成连续的过渡曲面，减少相邻曲面之间的拼接缝隙，提升外观件的表面顺滑度。

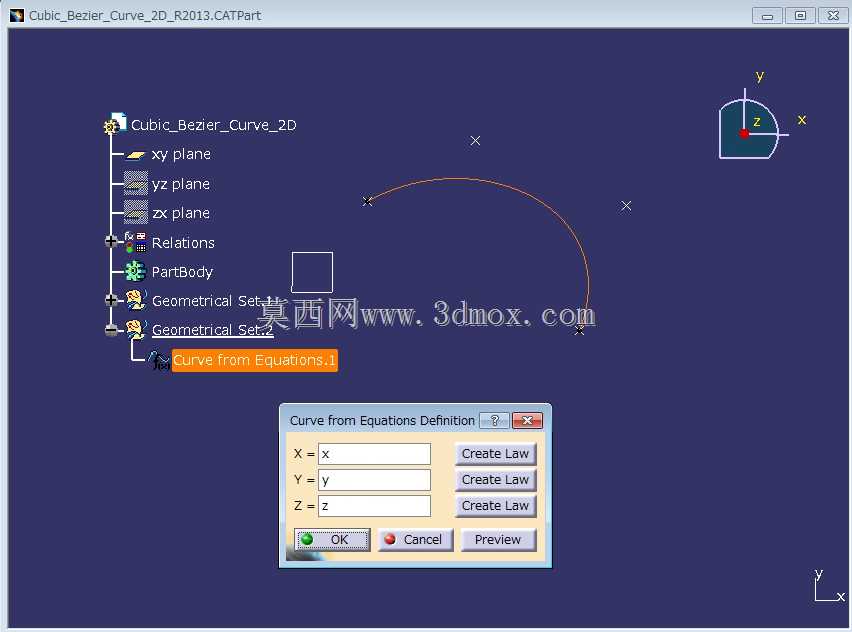

　　设计这类方程驱动的曲线时，首先要明确平面约束，将所有几何元素约束在选定的二维草图平面内，避免空间坐标偏移导致的曲线畸变。参数方程的定义需要匹配三维建模环境的坐标映射规则，将贝塞尔曲线的参数t映射到0到1的闭区间内，分别对X、Y两个坐标维度建立参数化表达式，Z向坐标保持固定值以确保曲线完全处于目标平面。控制顶点的排布需要结合实际使用场景调整：两个端点必须严格对齐路径的起止位置，保证曲线与相邻几何元素的端点完全贴合，不存在衔接缝隙；两个中间控制点的位置决定了曲线的凸向与曲率变化趋势，需要根据实际的运动速度约束、轮廓曲率要求调整，比如用于高速运动轨迹的曲线段，需要控制最大曲率值在机构的最小转弯半径允许范围内，避免运动过程中出现过大的向心加速度，导致机构震动或定位偏差。

　　从安装与边界适配角度来说，这类平面曲线本身属于二维几何元素，不存在实体安装结构，但在作为路径基准使用时，需要预留足够的周边安全边界：当作为检测探头运动路径时，曲线外侧需要预留至少探头直径1.2倍的安全空间，避免运动过程中探头与工件、夹具发生碰撞；当作为产品轮廓构造线时，曲线的曲率极值点需要与周边的安装孔、加强筋等结构保持至少2倍材料厚度的间距，避免后续壁厚不均导致的注塑收缩、应力集中等问题。曲线的参数方程设置支持实时预览调整，调整控制点坐标时可同步观察曲线的曲率梳变化，确保曲率变化均匀无突变，不会出现反向拐点影响后续使用。

　　在实际建模过程中，这类方程驱动的曲线相比手动绘制的样条曲线，具备更高的参数可追溯性，所有控制点坐标、参数表达式都可直接编辑修改，当设计需求变更时，只需要调整对应参数即可快速生成新的曲线段，不需要重新手动绘制轮廓，大幅提升迭代效率。同时这类曲线的数学定义完全严谨，不存在样条曲线手动调整时容易出现的微小段偏差，导入到CAM加工环境中生成的刀路也更加平滑，能够减少加工时的机床进给速度波动，提升最终加工表面的质量。针对传感器检测类的应用场景，这类曲线还可直接关联检测采样点的排布规则，沿着曲线等参数间距布置采样点，保证采样密度均匀，避免局部采样过疏导致的特征漏检，也不会因为局部采样过密浪费检测算力。
