CATIA图层分组宏功能应用演示

　　在日常三维结构设计工作中，不同格式模型导入后的结构混乱问题一直是影响设计效率的常见痛点，尤其是IGS格式中间文件导入CATIA环境后，所有几何元素往往会零散排布在结构树中，没有清晰的层级划分，后续进行特征编辑、装配约束、干涉检查时，需要逐个筛选对应元素，不仅耗费大量时间，还容易出现选错特征、漏选约束的问题，严重影响设计迭代的推进节奏。

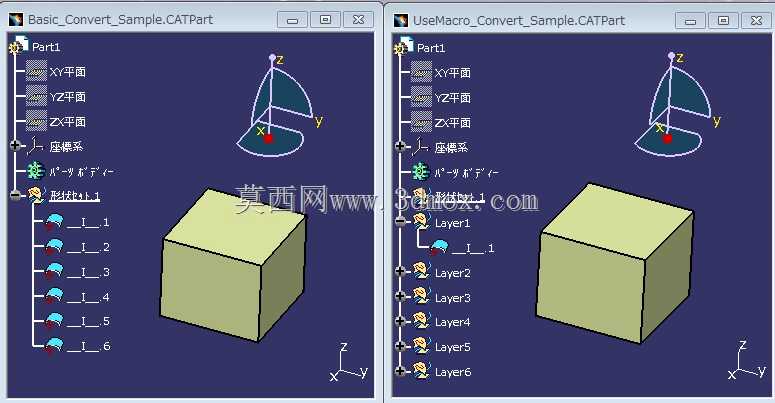

　　这款宏工具的核心作用，就是在IGS文件导入转换的过程中，自动按照几何元素的原有图层属性完成分组归类，从实际运行效果来看，导入后的模型结构树会自动生成对应层级的图层节点，原本零散的曲面、实体、基准元素会被自动归集到对应的图层分组下，和手动逐个拖拽归类的效果完全一致，但处理效率能提升数倍，尤其是面对包含上百个几何特征的复杂IGS文件时，手动归类往往需要数十分钟的重复操作，运行宏工具只需要几十秒就能完成全部整理工作，且不会出现手动操作时的归类错误、元素遗漏问题。

　　从实际应用场景来看，这类工具在跨平台协同设计场景下的实用性极强，比如供应链上下游不同企业使用的三维设计软件不统一，供应商提供的IGS格式数模导入后结构零散，设计人员不需要再花费时间手动整理结构树，直接运行宏就能快速得到层级清晰的模型结构，后续开展结构修改、工程图投影、装配配合时，能快速定位到对应的几何元素，不用在杂乱的特征列表里反复查找。在逆向建模场景中，扫描得到的点云处理后导出为IGS格式，不同区域的曲面、基准特征往往分属不同图层，导入CATIA后通过该宏自动分组，能快速区分不同区域的几何特征，方便后续的曲面重构、实体化操作。

　　从功能逻辑来看，该宏在运行时会先读取IGS文件内携带的图层标识信息，在CATIA环境下自动创建对应的图层节点，再将对应图层下的所有几何元素批量移动到对应节点下，整个过程不会修改几何元素本身的参数、尺寸、位置关系，仅调整结构树的层级排布，不会对模型本身的几何精度造成影响，完全满足工程设计的精度要求。运行前只需要将宏文件和环境路径配置文件放在同一目录下，启动CATIA后运行宏脚本，选择需要转换的IGS文件即可自动完成处理，操作门槛极低，即使是刚接触CATIA的设计人员，也能快速上手完成模型结构整理工作。

　　在安装与使用边界上，该宏不需要额外安装第三方插件，直接依托CATIA自带的宏运行环境即可执行，不会占用过多的系统内存，处理百兆级别的大型IGS文件时也不会出现卡顿、崩溃的问题。处理完成后的模型，所有图层分组都支持手动二次调整，设计人员可以根据自身的设计习惯，对自动生成的图层分组进行重命名、合并、拆分操作，不会因为宏的自动处理限制后续的编辑操作。在实际的工装设计、传感器配套结构设计工作中，经常会收到供应商提供的IGS格式外购件模型，以往整理这类模型的结构树需要花费大量的重复劳动时间，使用该宏处理后，能快速得到层级清晰的外购件数模，直接调入装配体中进行配合、干涉检查，大幅缩短了设计准备阶段的时间消耗，让设计人员能将更多精力放在结构优化、性能验证等核心工作上，而非重复的机械性整理操作。

　　需要注意的是，该宏在处理时完全依托IGS文件本身携带的图层信息，如果原始IGS文件没有对几何元素进行图层划分，宏会自动将所有元素归集到默认分组下，不会出现元素丢失的问题，设计人员后续只需要对默认分组下的元素进行简单调整即可，相比完全零散的结构树，依然能节省不少整理时间。在日常的设计数据归档工作中，经过该宏整理后的模型，结构树层级清晰，后续其他设计人员调用该模型时，能快速理解模型的结构组成，不用再花费时间梳理杂乱的特征列表，也能提升团队内部的数模复用效率，减少因为数模结构混乱导致的沟通成本。
