CATIA V5链接信息批量提取宏工具

　　在复杂三维装配设计的日常工作场景中，大型装配体往往嵌套多层零部件，不同零件、工程图之间的外部引用关系错综复杂，手动逐一核查每个文件的链接来源、关联状态不仅耗时耗力，还极易出现遗漏，尤其是跨团队协作的项目中，文件路径变更、引用丢失的问题会直接导致后续工程图打开报错、装配约束失效，严重影响设计迭代效率。这款针对64位CATIA V5环境开发的链接报告提取宏，正是为解决这类装配体关联管理痛点设计的实用工具。

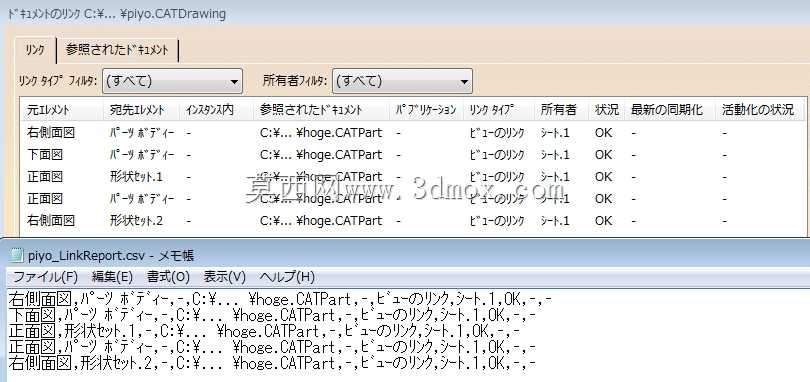

　　从实际工程使用的角度看，该宏的核心功能是遍历当前激活的CATIA文档（包括装配体CATProduct、零件CATPart、工程图CATDrawing等不同类型文档），自动扫描所有外部引用链接，将每个链接对应的引用文件路径、链接类型、当前加载状态、更新状态等信息批量提取，最终输出结构化的CSV格式报告，无需人工逐个打开文档查看链接属性。在做装配体版本归档前，工程师可以运行该宏快速排查所有断链、路径指向旧版本文件的异常链接，提前处理引用问题，避免归档包交付后出现文件无法打开的问题；在工程图批量出图环节，也可以通过该宏核查每张工程图关联的零件模型是否为最新版本，防止出现图纸与模型版本不匹配的生产错误。

　　设计思路上，该宏直接调用CATIA V5的API接口遍历文档的Links集合，不需要额外安装第三方插件，运行时不会修改原文档的任何参数与几何内容，仅做只读属性的信息采集，不会对原有设计文件造成误修改风险。输出的CSV报告采用纯文本结构化格式，工程师可以直接用表格软件打开，按链接状态、文件路径等字段做筛选排序，快速定位异常项；也可以将报告作为装配体设计交付的附属说明文件，同步给下游工艺、制造环节的协作人员，方便对方快速理清文件之间的关联逻辑，减少文件接收后的梳理成本。

　　在实际使用的边界条件上，该宏适配64位CATIA V5的R2012及后续相近版本，运行时不需要额外配置复杂的环境参数，加载宏后直接运行即可自动完成扫描，扫描速度与装配体的零部件数量正相关，千级零部件的大型装配体也能在数分钟内完成全量链接扫描，相比手动核查的效率提升十分显著。对于包含多配置零件、外部参考几何、发布元素引用的复杂装配场景，该宏也能准确识别不同类型的链接关系，不会遗漏隐藏的外部引用，有效覆盖机械设计、工装设计、产品改型等不同场景下的链接核查需求。

　　日常设计工作中，很多工程师都遇到过打开工程图时弹出找不到引用模型的提示，或是装配体打开后部分零件显示缺失，这类问题往往在文件迁移、版本迭代、跨部门文件传递时高频出现，以往只能靠手动逐个追溯链接路径，不仅效率低，还容易因为漏查导致后续生产环节出现问题。使用该链接提取宏，可以在文件传递、版本归档前做一次全量扫描，将所有链接信息导出成清晰的列表，异常项一目了然，提前处理断链、错链问题，大幅降低文件传递后的沟通成本与错误率。同时，导出的链接报告也可以作为设计文件的关联台账，方便后续做设计复用、版本追溯时快速理清文件的依赖关系，不用再靠记忆或文件夹层级去判断文件之间的引用逻辑。

　　不同于需要复杂配置的二次开发工具，该宏的使用门槛极低，工程师只需要在CATIA的宏运行界面加载对应文件，激活需要检查的目标文档后点击运行即可，不需要编写任何代码，也不需要调整CATIA的核心设置，对普通结构设计工程师十分友好。扫描过程中不会弹出多余的交互窗口，运行完成后自动生成结果文件，不会打断正常的设计工作流程，适合作为日常设计检查的常备辅助工具嵌入到常规工作流中。
