CATIA结构树导出解析工具宏程序

　　在日常三维结构设计工作中，复杂装配体的特征层级梳理一直是不少工程师头疼的环节，尤其是面对包含上百个零件、多层嵌套装配的大型产品时，手动梳理特征树、统计实体与特征信息不仅耗时耗力，还容易出现层级遗漏、特征统计错误的问题，给后续的BOM制作、设计校核、工艺拆解带来不少阻碍。这款针对CATIA平台开发的结构树解析宏，核心就是解决这类实际工作中的痛点，能够直接读取当前打开文档的完整特征层级，覆盖实体、凸台、凹槽、厚曲面、装配体、草图等各类常见特征类型，自动梳理不同特征之间的父子从属关系，不需要工程师手动逐层展开特征树逐一核对。从实际应用场景来看，这类工具在复杂产品逆向建模、设计方案交接、工艺路线规划环节都能发挥不小的作用：

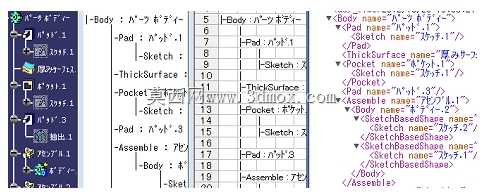

　　比如接手其他工程师的大型装配文件时，不需要花费数小时逐层展开特征树梳理建模逻辑，运行宏就能快速得到完整的特征层级清单，快速理解原设计者的建模思路，定位关键特征的位置，大幅缩短文件交接的熟悉周期；在做设计标准化检查时，也可以通过导出的特征清单，快速排查是否存在非规范命名的特征、冗余的无效特征，提升模型的标准化程度；对于需要做模型特征统计的场景，比如统计某类零件下的凸台特征数量、草图数量，也不需要手动逐个计数，通过导出的结构化数据就能快速完成统计。从功能特性上看，这款宏能够识别CATIA零件环境与装配环境下的不同特征类型，区分Body、Pad、Sketch、ThickSurface、Pocket、Assemble等不同特征节点，

　　准确还原特征之间的嵌套层级关系，支持将解析得到的结构树数据导出为通用的文本格式，方便后续导入表格工具做进一步的整理、筛选、统计，不需要在CATIA界面内做额外的格式转换操作。在设计思路上，这款宏完全贴合CATIA原生的特征遍历逻辑，从文档的根节点开始逐层向下遍历所有子特征，不会遗漏隐藏的特征或者被压缩的特征节点，同时在遍历过程中自动记录每个特征的层级深度，还原和软件左侧特征树完全一致的层级结构，避免出现层级错乱、特征归属错误的问题。在实际使用时，不需要额外安装插件，直接在CATIA的宏运行界面加载即可运行，不会和其他常用的CATIA插件产生冲突，运行过程中不会修改原模型的任何特征参数、不会改动模型的装配约束关系，

　　仅做特征数据的读取与导出，不会对原设计文件造成任何改动，工程师可以放心在正式的设计文件上运行。从实际使用的边界来看，这款宏适配常规的机械设计类特征，对于常规的实体建模、曲面建模生成的特征都能准确识别，对于部分特殊行业的自定义特征，也能识别到特征节点的存在，不会出现遍历中断的问题。在日常的设计工作中，不少工程师都有过因为特征树层级混乱，找不到对应特征位置，或者修改特征时误删父子特征导致模型报错的经历，有了这类结构树解析工具，就能提前把完整的特征层级导出备份，在修改模型前对照层级清单理清特征关系，大幅降低建模过程中特征报错的概率，尤其是在做大型设备的总装设计时，整个装配体下包含数十个子装配、数百个零件，每个零件下又有数十个建模特征，手动梳理的工作量极大，借助这类工具可以把原本需要半天甚至一天的梳理工作压缩到几分钟内完成，把更多的精力放在结构优化、强度校核这类更有价值的设计工作上，而不是耗费在重复的手动统计、梳理工作中。另外在做设计文档编制时，需要对关键零件的建模流程做说明，也可以直接参考导出的结构树清单，按照特征的生成顺序整理建模步骤，不需要反复切换到CATIA界面逐层展开特征树核对步骤，提升设计文档的编制效率。
