适配大创密封盒的1kg3D打印耗材支架

　　桌面级FDM3D打印作业中，耗材存储一直是影响打印成品率的关键环节，尤其是PLA、尼龙这类易吸潮线材，暴露在常规车间或工作室环境中超过48小时，打印时就容易出现层间结合力不足、表面鼓包、拉丝溢料等问题，严重时甚至会因为线材内部水汽受热汽化造成喷嘴堵头，中断连续打印任务。这款适配常规市售密封食品盒的耗材支架，就是针对桌面级用户低成本防潮存储、边存边打的实际需求设计的，不需要采购价格高昂的专用干燥箱，利用日常容易获取的密封收纳容器就能完成1kg规格耗材卷的承托与导料。

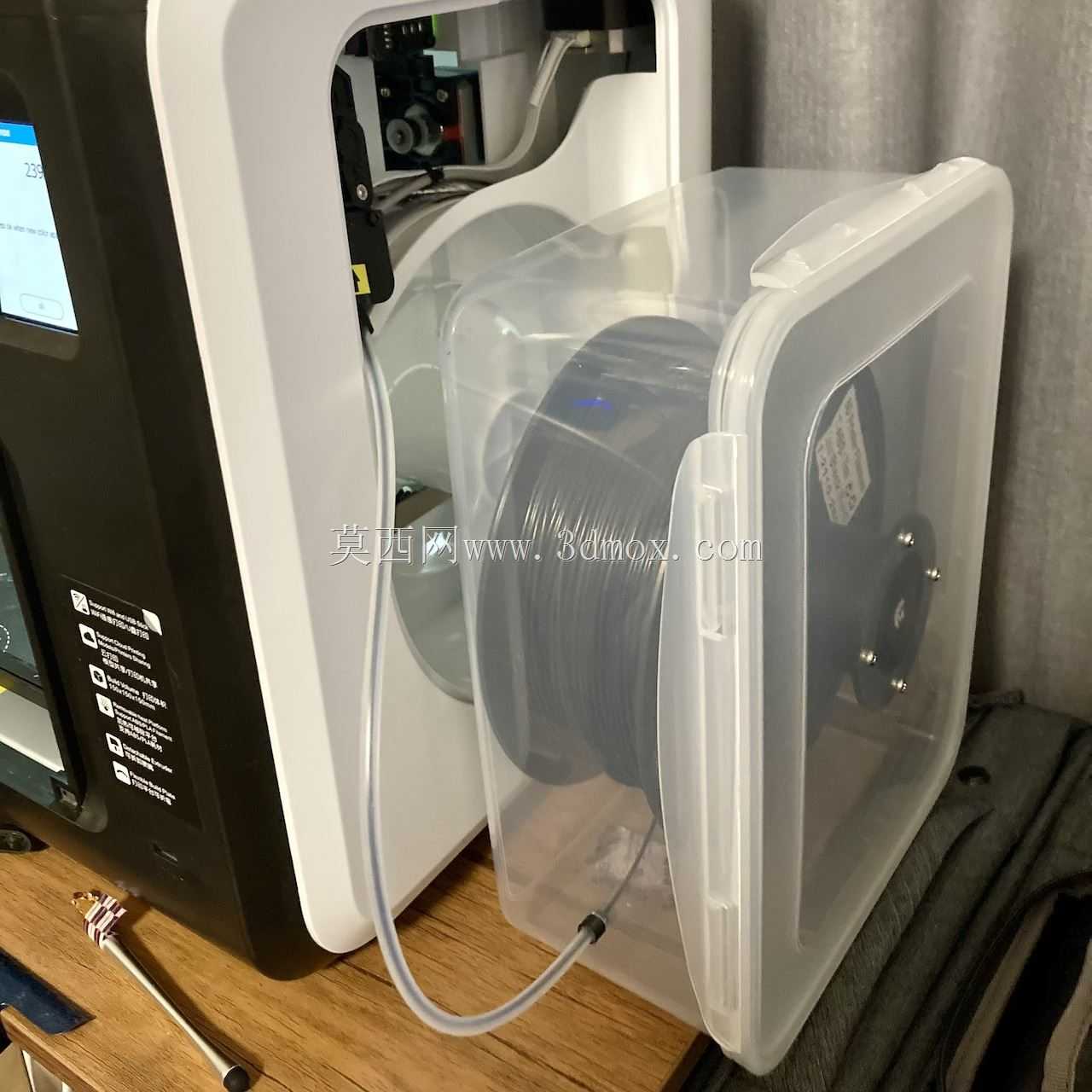

　　从实际使用场景来看，这款支架直接安装在密封盒内部，整体结构完全贴合常见的1kg装3D打印耗材卷的内孔尺寸，支架两端的支撑轴采用同轴度优化设计，耗材卷转动时的径向跳动控制在极小范围内，不会出现送料卡顿、拉扯阻力过大的问题。密封盒本身的密封胶条可以隔绝外界潮气，用户可根据自身使用的耗材类型，在盒内放置对应规格的干燥剂包，就能将盒内湿度稳定控制在耗材存储要求的范围内，哪怕是在南方梅雨季节的高湿环境下，也能保证耗材长时间存放不吸潮。支架的导料出口位置做了圆角过渡处理，线材从盒内引出到3D打印机进料口的路径中，不会出现硬折、刮蹭掉屑的问题，送料阻力波动控制在送料机可适配的区间内，不会因为外置料架的阻力造成送料步进电机失步。

　　设计过程中优先考虑了安装的便捷性，整个支架不需要额外的紧固件，直接卡入密封盒两侧预先开好的定位槽内即可完成固定，定位槽的位置经过反复调校，保证耗材卷安装完成后，卷料最外侧与盒体内壁保留3mm以上的间隙，转动时不会刮蹭盒壁造成额外阻力。支架的转轴部分做了减摩设计，不需要额外加装轴承，依靠结构本身的光滑接触面就能实现耗材卷的顺畅转动，减少了额外零件的采购成本，也避免了轴承长期使用进灰卡滞的问题。考虑到不同品牌耗材卷的内孔尺寸存在小幅公差，支架的支撑轴端部做了微锥导向设计，适配内孔直径50mm到55mm区间的所有标准1kg耗材卷，不管是PLA、ABS、PETG还是TPU柔性耗材，都能稳定承托。

　　安装边界方面，这款支架适配的密封盒为常规市售的方形密封食品收纳盒，内部净尺寸需要满足长160mm、宽160mm、高120mm以上，支架本身的最大外轮廓尺寸为145mm145mm70mm，安装完成后不会超出盒体内部空间，盒盖可以完全闭合不被顶起。导料孔的位置开设在盒体侧壁距离底部80mm的高度，刚好对准耗材卷的出线切线方向，线材引出时的弯折角度大于120度，不会出现线材反复弯折造成的脆性断裂问题。如果用户需要实现连续打印，只需要在导料孔位置加装一个硅胶防尘圈，就能在引出线材的同时，尽可能减少外界潮气进入盒内，兼顾送料顺畅性与密封防潮效果。

　　从结构强度来看，支架整体采用对称式受力设计，承托1kg耗材卷时的最大应力集中在支撑轴与侧边固定座的连接位置，通过加厚连接位的壁厚、设置三角加强筋的方式，长期承重不会出现形变下垂的问题，哪怕是使用PLA材质打印这款支架，也能满足长期使用的强度要求，不需要使用高强度工程塑料制作。对于多台桌面3D打印机的工作室场景，这种支架加密封盒的组合可以堆叠放置，相比专用干燥箱节省70%以上的桌面空间，耗材取用也更加方便，不需要打开复杂的箱门结构，掀开盒盖就能快速更换耗材卷。

　　实际使用中还可以根据自身需求拓展功能，比如在盒体内部预留温湿度传感器的安装位，实时监测盒内的湿度情况，及时更换干燥剂；也可以在支架上加装阻尼调节结构，针对不同硬度的线材调整转动阻力，避免柔性耗材转动惯性过大造成的线材打结、送料冗余问题。整个结构没有复杂的曲面造型，打印时不需要添加支撑，普通桌面级3D打印机就能直接制作，打印完成后只需要简单去除毛边就能组装使用，加工门槛极低，非常适合个人用户和小型工作室自行制作使用，解决耗材防潮存储的实际痛点。
