传统竹制折扇扇骨骨架结构设计

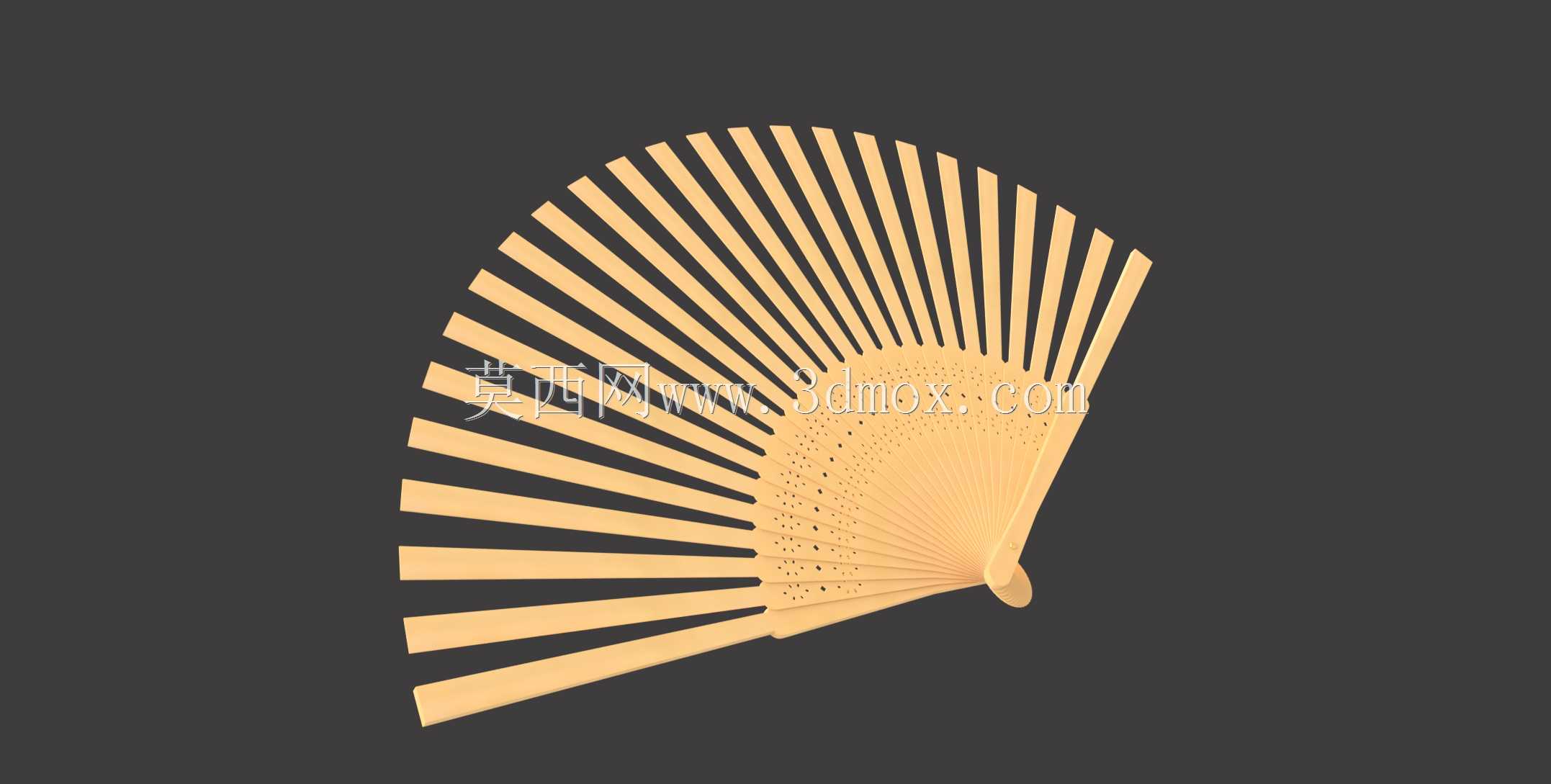

　　本次呈现的扇骨结构，是传统折叠折扇的核心承载构件，整体采用细长竹质条料排布的结构形式，完全贴合传统折扇开合的运动逻辑。从实际应用场景来看，这类扇骨结构不仅是民用日用折扇的核心骨架，也可适配文创工艺扇、中式装饰摆件、国风演出道具扇等多种场景，不同场景下对扇骨的厚度、排布密度、开合阻尼的要求存在明显差异，建模过程中需要针对性调整条料的截面参数与枢轴位置的配合公差。

　　从功能特性层面分析，该结构的核心作用是为扇面提供均匀的支撑力，在完全展开状态下，每一根扇骨条都能维持固定的展开角度，保证扇面平整无塌陷；在收拢状态下，所有扇骨条可以围绕端部枢轴整齐叠合，整体截面呈窄条状，便于收纳携带。扇骨靠近枢轴的区域设计有密集的镂空小孔，一方面是减轻整体构件重量，降低长时间持握的负重感，另一方面是为后续粘贴扇面提供更多的咬合点位，避免扇面在反复开合过程中出现脱胶移位的问题。枢轴位置采用圆头铆接的结构形式，既可以限制所有扇骨条的轴向窜动，又能提供合适的转动阻尼，让扇骨在任意开合角度都能保持稳定姿态，不会出现自行松脱或者开合卡滞的问题。

　　设计思路上，首先需要确定扇骨完全展开后的总张角，常规日用折扇的张角多控制在140度到160度之间，这个角度范围既可以保证扇面的有效挡风面积，又不会因为张角过大导致边缘扇骨受力弯折。单根扇骨的截面采用渐变设计，靠近枢轴的位置截面厚度更大，承担主要的支撑载荷，向扇骨末端延伸的过程中厚度逐渐收薄，既保证整体结构强度，又兼顾收拢后的整体厚度，避免收拢后扇体过于臃肿。扇骨的排布采用等角度差的阵列逻辑，每根扇骨之间的展开角度差完全一致，保证展开后扇面的褶皱均匀规整，不会出现局部扇面过松或者过紧的情况。镂空区域的排布也遵循等距分布的原则，孔径从枢轴向末端逐渐缩小，匹配扇骨不同位置的宽度变化，避免在扇骨上出现应力集中的薄弱点，提升反复开合的使用寿命。

　　从外形尺寸与安装边界来看，单根扇骨的长度根据成品扇的尺寸定位存在差异，常规日用款扇骨长度多在20厘米到33厘米之间，完全收拢后整体叠合厚度控制在8毫米到15毫米区间，适配常规的扇套收纳尺寸。枢轴位置的安装孔需要保证所有扇骨的同轴度，孔位偏差控制在0.1毫米以内，否则开合过程中会出现扇骨错位、互相摩擦的问题。扇骨与扇面的安装边界需要预留1毫米到2毫米的粘贴余量，边缘位置的扇骨需要做圆角打磨处理，避免使用过程中划伤手部或者勾扯织物。在实际建模过程中，需要重点验证扇骨开合过程中的运动干涉问题，模拟从完全收拢到完全展开的全行程运动，确认每根扇骨在转动过程中不会和相邻扇骨发生卡碰，尤其是靠近枢轴的位置，由于扇骨排布密度高，间隙小，需要严格控制每根扇骨的侧边倒角角度，保证转动顺畅。另外，扇骨的表面弧度设计也需要匹配人体工学，持握区域的弧度贴合手掌自然弯曲的形态，提升长时间持握的舒适度。这类结构虽然属于传统日用器具范畴，但其转动阵列、等距排布、阻尼配合的设计逻辑，也可以为其他需要折叠收纳的片状支撑结构提供设计参考，比如折叠遮阳板、折叠装饰屏等产品的结构设计，都可以借鉴这类扇骨的排布与枢轴配合思路。
