多规格基模环配套收纳检测工装结构

　　这套多规格基模环配套结构，核心服务于精密检测工位的环形标准件快速取用与定位作业，在长度计量校准、小尺寸环形零件批量检测、首饰加工尺寸核验、精密轴类零件通止校验场景中，是一线检测人员日常高频使用的工位辅助工装。日常作业里，不同内径规格的基模环作为尺寸传递的实物标准，零散摆放极易出现磕碰划伤测量面、规格混放拿取错误的问题，这套带定位槽的阵列式基座，刚好解决了工位上标准件管理的痛点。

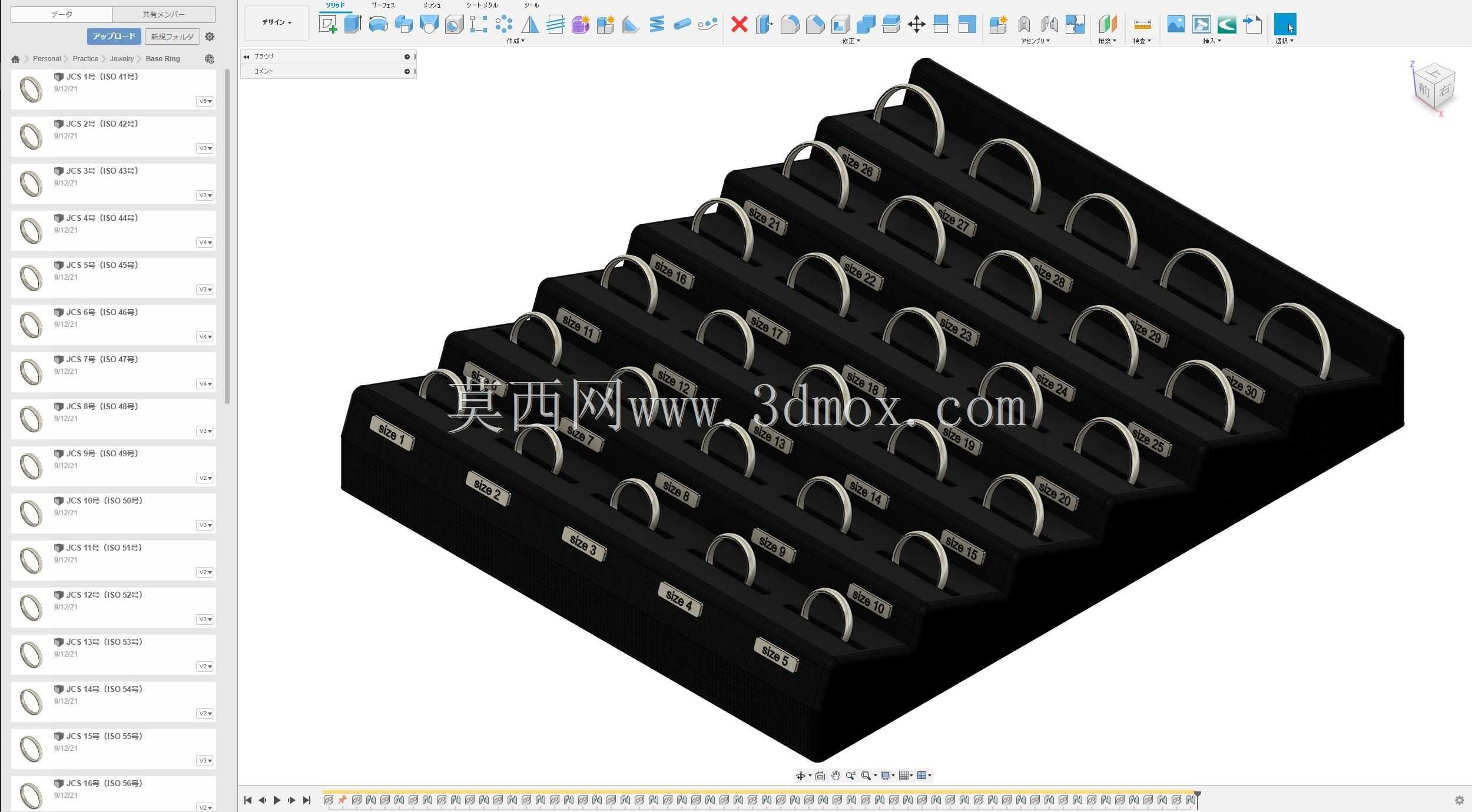

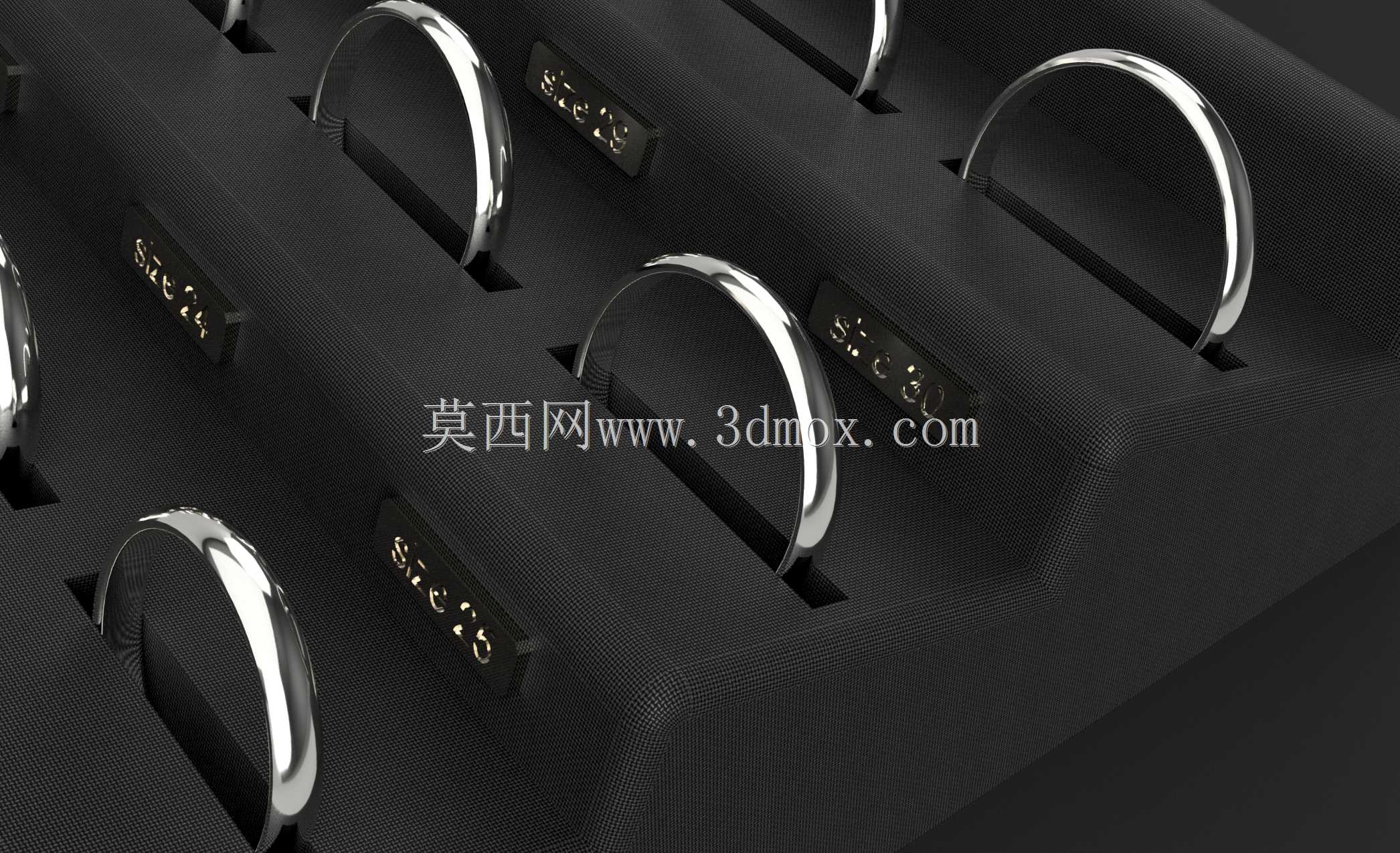

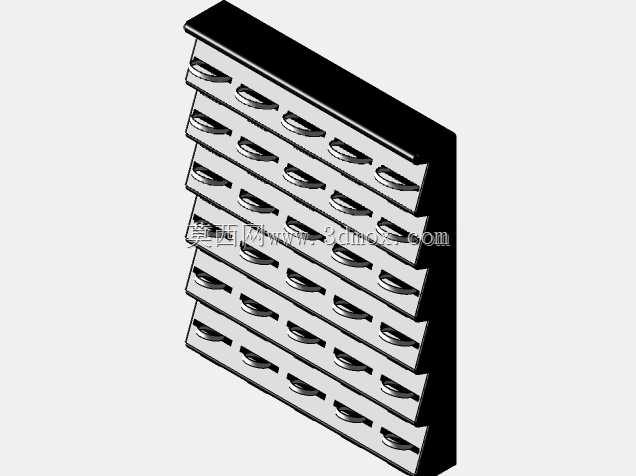

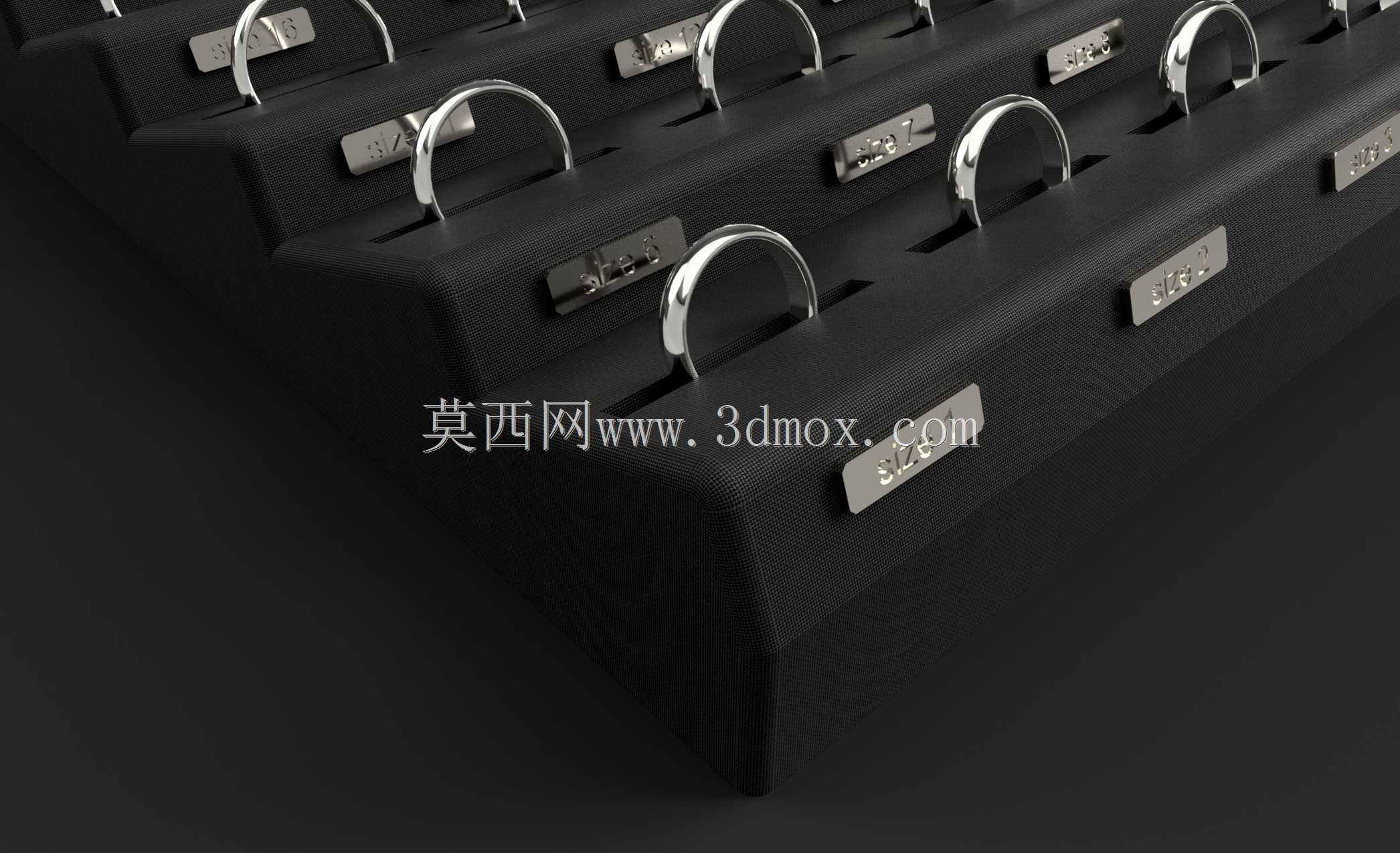

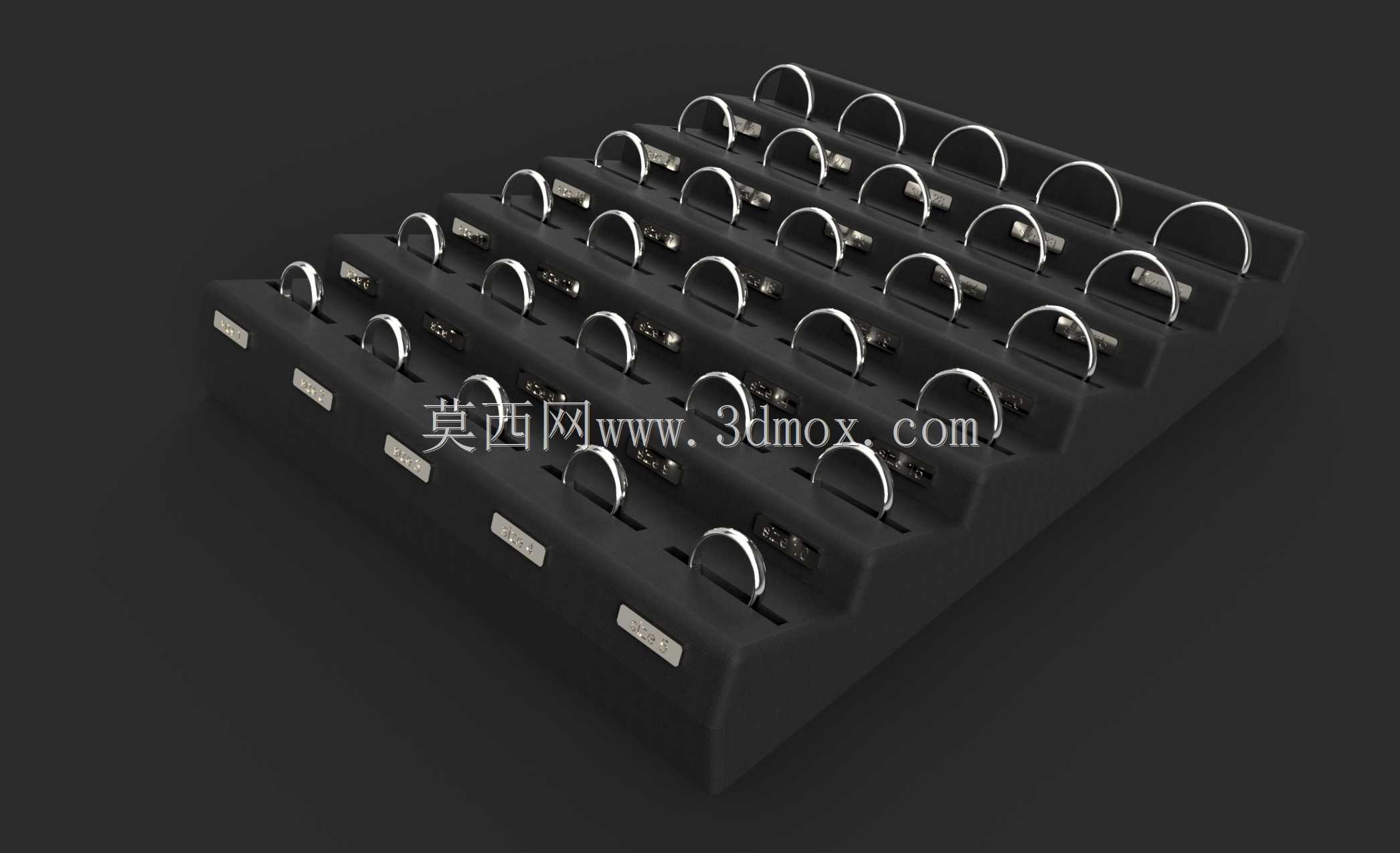

　　从功能设计上看，基座采用阶梯式倾斜排布，每一个定位槽对应一个固定规格的基模环，槽体侧边预留的标识嵌槽可直接粘贴规格标识，作业人员无需翻找即可快速识别对应尺寸，倾斜角度经过实际工位操作验证，刚好适配人员坐姿操作时的视线高度，拿取时无需过度抬臂或俯身，单手握持即可完成取放动作，每个基模环的半圆弧提手突出基座表面3mm，既不会因为突出过多导致磕碰变形，又能保证手指可以顺利扣住提手取出环件，避免直接接触基模环的内孔测量面造成汗渍锈蚀、表面划痕，影响尺寸精度。

　　设计过程中首先确定的是基模环的尺寸覆盖范围，整套结构覆盖了常用的小尺寸环形标准件全规格，每个环件的壁厚控制在2mm，既保证环件自身的刚性，长期使用不会发生形变导致尺寸超差，又不会因为壁厚过大造成材料浪费、整体重量过高。基座的定位槽深度为基模环厚度的三分之二，放入后环件不会因为工位台面的轻微震动发生移位、掉落，槽体与环件之间预留0.1mm的间隙，取放时不会出现卡滞，即使长期使用槽体有轻微磨损，也不会影响环件的顺利取放。基座整体的外形尺寸适配常规检测工作台的边角摆放位置，长度方向刚好可以放置在工作台的工具区，不会占用过多的检测操作台面空间，底部预留了防滑垫安装槽，安装硅胶防滑垫后，即使人员取放环件时施加侧向力，基座也不会发生滑移，保证工位的整洁有序。

　　从实际使用的细节来看，每个基模环的内孔与外圆都做了高精度的同轴度管控，作为尺寸标准件使用时，可直接用于校准内径百分表、气动量仪的测量示值，也可作为通止规直接检测小尺寸轴类零件的外径尺寸，配套的收纳基座同时承担了临时存放的功能，检测完成后可直接将环件放回对应槽位，避免与其他工具混放造成测量面损伤。基座的边角全部做了R3的圆角处理，日常操作时不会划伤操作人员的手臂，材质选用硬质耐磨工程塑料，自身不会产生锈蚀，也不会与基模环的金属材质发生接触锈蚀，长期使用无需做特殊的防锈维护，仅需定期擦拭表面灰尘即可。阵列排布的槽位按照尺寸从小到大依次排列，符合检测人员的使用习惯，进行全规格尺寸校准时，可按照顺序依次取用，无需反复核对规格，大幅降低了拿错标准件导致的检测误差，也提升了批量检测作业的效率。在安装边界上，基座底部为完全平面结构，无需额外的固定件即可直接放置在平整的工作台面上，若需要固定在特定工位，也可通过基座四角预留的沉头孔使用螺丝进行固定，适配不同的工位布局需求，不管是固定在中心检测台的台面上，还是放置在移动检测小车的工具层，都能保持稳定的使用状态。
