M5AtomLite嵌入式传感核心模块结构设计

　　在嵌入式传感终端的小型化项目落地过程中，这类紧凑型核心模块的结构设计直接决定了终端设备的集成效率与现场适配能力。从实际工程应用场景来看，该模块可直接嵌入到工业设备状态监测节点、小型物联网传感终端、桌面级智能交互外设、创客类快速原型验证装置中，作为核心的传感与控制载体，承担数据采集、边缘计算、外设驱动的核心功能，不需要额外设计复杂的核心承载结构，就能快速完成终端产品的核心功能搭建。

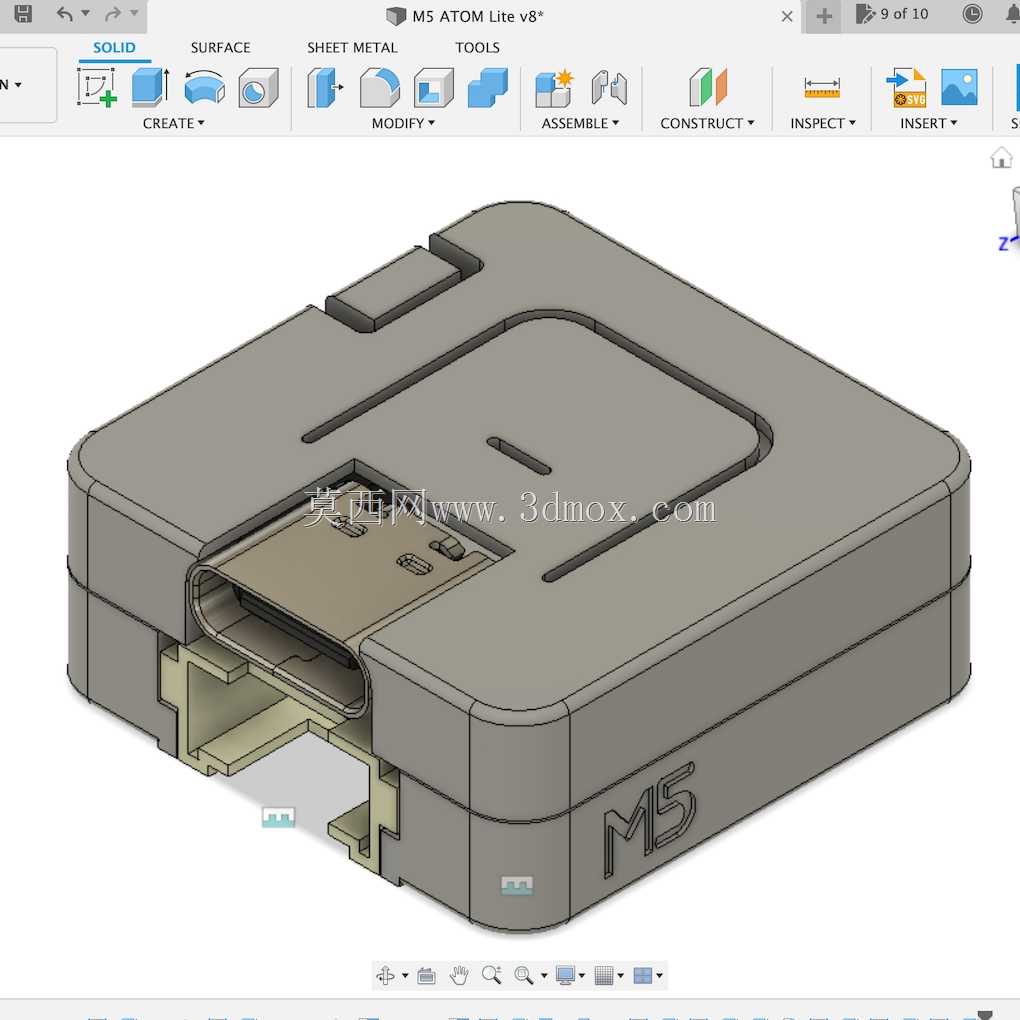

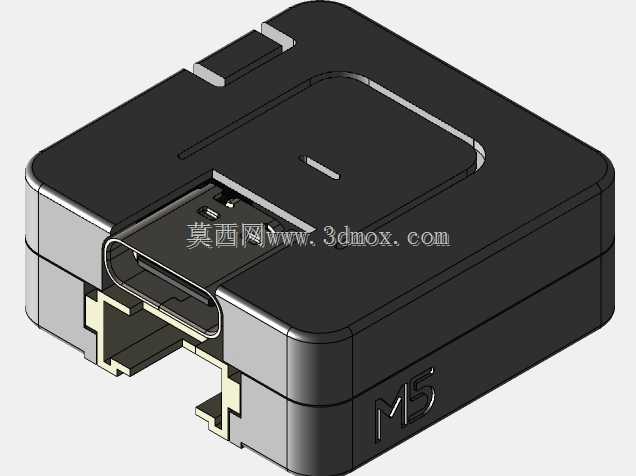

　　从功能特性上看，该模块采用方形紧凑化布局，侧面预留标准Type-C接口作为供电与数据传输通道，接口位置做了内凹式的结构防护，避免日常插拔过程中接口受力开焊，同时接口周边的壳体做了加厚处理，能够承受反复插拔带来的侧向冲击力。壳体表面预留的开槽结构，一方面是为内部核心板的状态指示灯预留透光通道，不需要额外加装导光件就能直接观察设备运行状态，另一方面也作为壳体装配的定位卡扣位，上下壳体通过卡扣配合实现无螺丝装配，拆解维护时不需要额外工具，能够快速更换内部核心板或者扩展组件。壳体侧面蚀刻的标识位，既可以做产品型号标识，也能作为安装时的方向参照，避免现场装配时出现接口方向装反的问题。

　　设计思路上，该模块完全围绕快速集成的需求展开，整体采用无外凸结构的方正外形，四个边角做了小圆弧过渡，既避免锐边划伤装配人员，也能适配各类嵌入式安装槽的公差要求，不需要为边角预留额外的避让空间。壳体底部的卡槽结构，能够直接适配标准的导轨安装卡扣，也可以配合背胶实现壁挂式、粘贴式安装，不需要额外设计定制化的安装支架，就能适配大部分现场安装场景。内部的腔体尺寸严格匹配核心电路板的外形，在电路板与壳体内壁之间预留了0.2mm的装配间隙，既能够保证电路板顺利装入，也不会因为间隙过大导致电路板在壳体内晃动，同时在接口对应的位置做了精准的开口避让，保证接口外接插头时能够完全插合，不会出现壳体干涉导致插头接触不良的问题。

　　从安装边界来看，该模块整体外形尺寸控制在极小的范围内，长宽尺寸不超过25mm，整体厚度不超过10mm，嵌入式安装时只需要预留对应尺寸的方形安装槽，安装槽深度比模块厚度多1mm即可预留出接线的空间。模块的重量极轻，即使是采用粘贴式安装，也不会因为自重导致脱落，适配各类轻量化的终端外壳。在结构强度上，壳体采用均匀壁厚设计，整体壁厚保持1.2mm，既能够保证壳体的结构强度，承受日常装配过程中的捏压、磕碰不会出现开裂，也不会因为壁厚过大导致整体尺寸超标，同时均匀的壁厚也适合采用注塑工艺批量生产，不会出现缩痕、翘曲等注塑缺陷。

　　在实际项目选型过程中，这类模块化的传感核心单元能够大幅缩短结构设计周期，结构工程师只需要根据该模块的安装尺寸设计终端设备的外壳预留位，不需要再单独设计核心电路板的固定结构、接口防护结构，只需要做好对应的避让与定位即可。模块的壳体本身已经做了基础的绝缘防护，内部电路板与外部金属壳体之间不会出现接触短路的问题，终端外壳即使采用金属材质，也不需要额外为该模块做绝缘处理，进一步简化了终端产品的设计流程。同时模块的方正外形也方便多模块并排安装，在需要多通道传感采集的场景下，可以将多个模块紧密排列安装，不需要预留额外的操作间隙，最大化利用终端内部的安装空间。
