田宫Camrobot机器人棒形电源安装固定支架

　　这款支架是针对小型教育类轮式机器人的外置棒形移动电源配套设计的固定结构，主要适配TAMIYA Camrobot这类入门级可编程移动机器人平台，解决机器人本体自带电池容量不足、续航无法满足长时间调试、课程实训、竞赛演练需求的痛点。在高校机器人工程实训课程、青少年科创竞赛备赛、小型移动机器人二次开发场景中，很多使用者会选择市售的Anker PowerCore 5000这类棒形移动电源作为外接供电单元，但这类消费级电源本身没有配套的机器人安装接口，直接用扎带捆绑不仅会占用底盘传感器安装位，还容易在机器人行进、转向、越障过程中出现松脱移位，甚至剐蹭地面影响行走稳定性，这款支架就是针对这一实际使用痛点开发的专用固定结构。

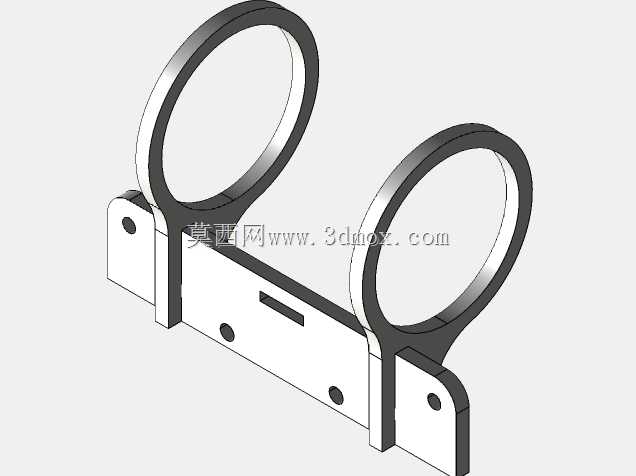

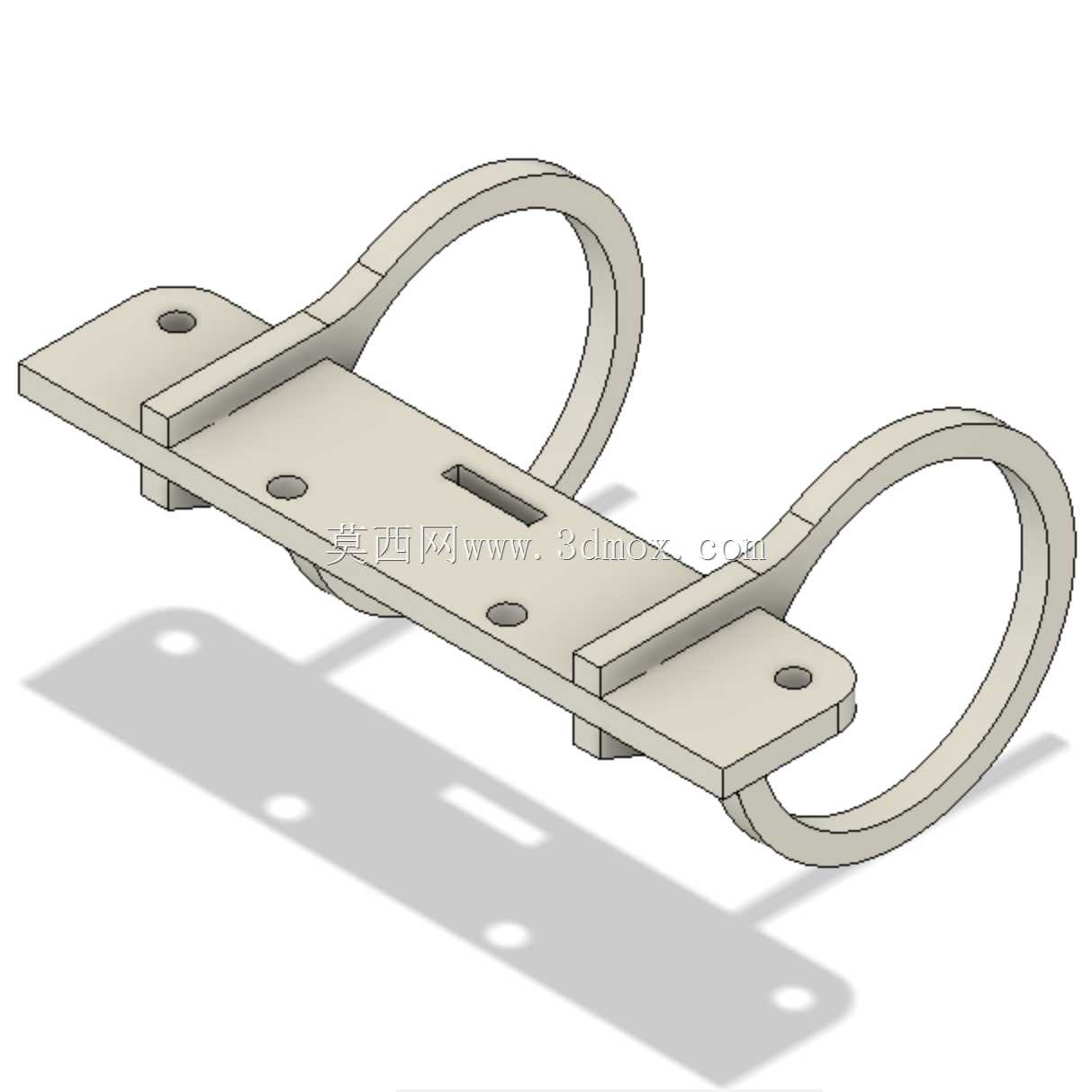

　　从结构设计逻辑来看，支架整体采用一体化平板折弯成型思路，主体为平直的承载底板，底板两端延伸出两个半环形抱箍结构，刚好匹配棒形电源的圆柱外径，抱箍的开口尺寸经过适配，既可以保证电源卡入后有足够的抱紧力，不会在机器人加减速、颠簸时窜动，又不会因为过盈量太大导致电源外壳被挤压磨损。底板上预留了多组安装孔位，孔位间距完全匹配TAMIYA Camrobot底盘的标准安装螺孔位置，不需要对原有机器人底盘做任何打孔、切削改装，直接用配套的M2/M2.5螺丝就能完成固定，不会破坏原有底盘的结构强度，也不会干涉底盘上的电机走线、传感器安装位置。

　　考虑到不同使用者的加工条件差异，这款支架的结构同时适配激光切割与3D打印两种加工工艺：如果采用亚克力、薄铝板、冷轧钢板做激光切割加工，只需要按照展开图切割出平板坯料，再沿预设折弯线将两个抱箍向上弯折到指定角度即可，加工全程不需要焊接、铆接等额外工序，普通创客空间的基础加工设备就能完成制作；如果采用FDM3D打印制作，考虑到PLA、PETG等常见打印材料的成型收缩率与层间结合强度特性，设计时特意将抱箍的内轮廓尺寸预留了0.1毫米的偏移量，避免打印冷却后轮廓收缩导致电源无法顺利装入，同时底板上的安装孔位也做了适配打印工艺的倒角处理，不需要后续额外铰孔就能顺利穿入螺丝。

　　从安装边界尺寸来看，支架整体长度刚好覆盖棒形电源的主体受力段，不会突出到机器人底盘的前后防撞区域，宽度控制在底盘轮距的内侧范围，不会影响机器人的转向避障，底板厚度根据加工材料不同做了适配：采用金属板材加工时推荐1.5毫米厚度，兼顾结构强度与整体重量，不会给机器人行走电机增加过多负载；采用3D打印加工时推荐2毫米壁厚，足够承受移动电源的重量，同时避免长时间使用出现结构蠕变。底板中间预留的长条形槽位是走线让位结构，方便移动电源的充电线、输出线从支架下方穿过连接到机器人主控板，不会出现线材被支架压住、弯折损坏的问题，同时这个槽位也可以作为减重结构，进一步降低支架自身重量。

　　在实际使用场景中，这款支架除了固定棒形移动电源外，也可以适配同直径的棒形传感器、小型柱状舵机、圆柱形电容等元器件的安装固定，只要外径匹配两个半环形抱箍的尺寸，都可以通过这个支架快速固定到标准孔位的机器人底盘、小型实验台架上。结构上没有多余的装饰性设计，所有的折弯角度、孔位位置、让位槽尺寸都是围绕实际安装需求确定：抱箍的折弯高度刚好覆盖电源直径的三分之二，既保证足够的抱紧限位，又方便使用者快速拆装电源进行充电；底板上的沉头孔设计可以让螺丝安装后头部与板面齐平，不会凸起刮蹭电源外壳，也不会在底盘下方突出影响机器人的离地间隙。

　　针对机器人行进过程中的振动问题，支架的两个抱箍位置做了局部加强折弯，避免长时间振动导致抱箍向外张开失去固定作用，底板与底盘接触的面做了平整化设计，安装后可以与底盘表面完全贴合，不会出现翘边、应力集中的问题，即使机器人在不平整的地面、小型坡道上行走，支架也能保持稳定的固定状态，不会出现电源晃动导致的机器人重心偏移问题。对于需要对机器人做续航改装的开发者来说，这款支架不需要复杂的尺寸测量、结构绘图工作，直接按照现有结构加工就能完成电源的可靠固定，大幅缩短改装周期，也避免了自行设计时出现的孔位不匹配、干涉其他部件的问题。
