四节七号电池卧式排布固定支架结构

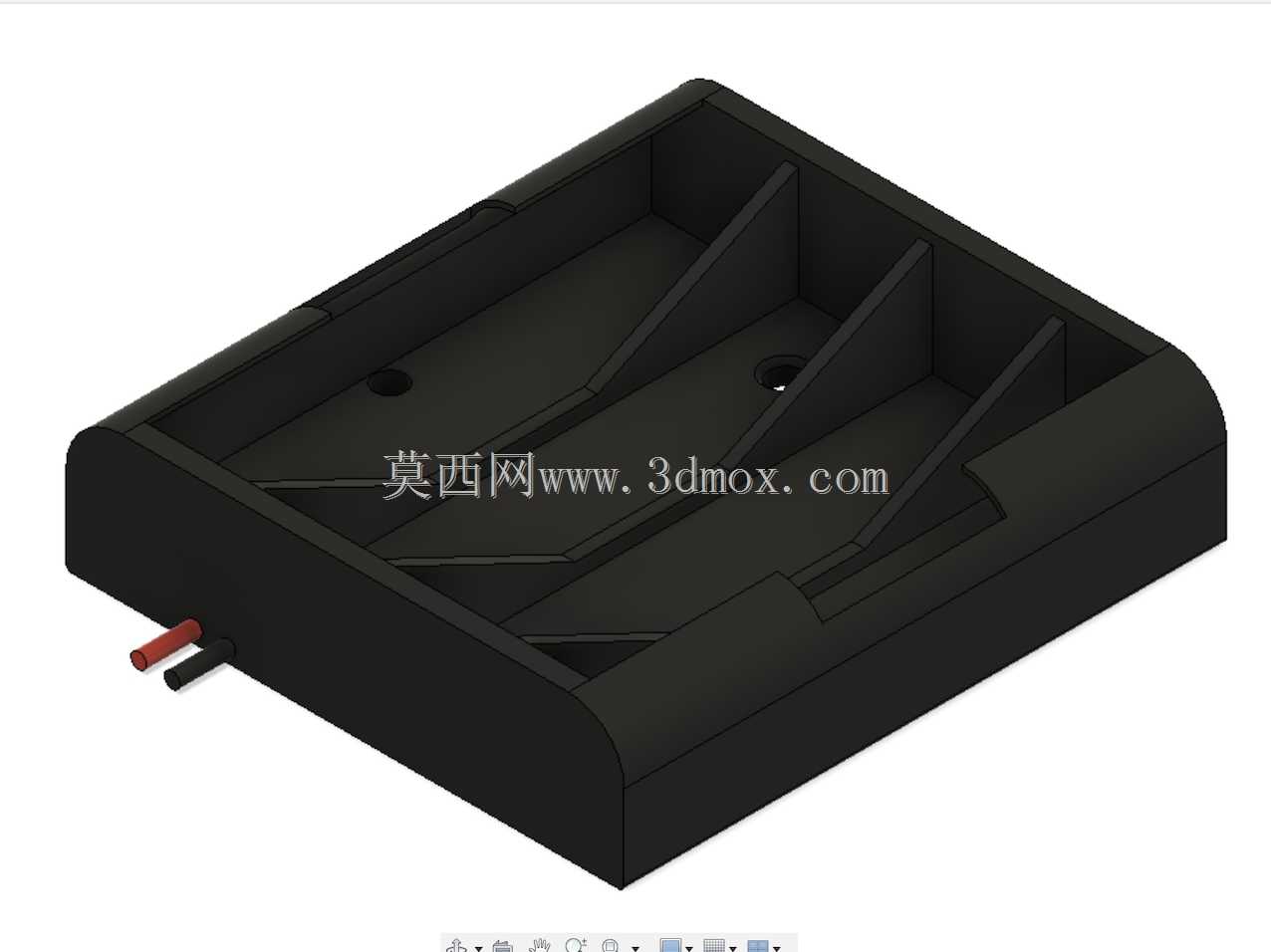

　　在便携检测仪器、小型传感节点、手持数据采集终端这类低功耗嵌入式设备的结构设计中，电池仓的固定可靠性直接决定了设备在移动、振动工况下的供电稳定性，这款适配四节AAA七号电池的1x4排布支架，正是针对这类紧凑空间内的卧式电池安装需求设计的结构件。从实际应用场景来看，这类支架多用于内部空间纵向高度受限、但横向有排布余量的设备壳体内部，比如贴装在工业设备表面的无线振动传感器、便携型环境检测表、小型手持扫码设备的电池仓位置，替代传统的金属弹片加隔筋的零散固定方式，减少装配时的零件数量，提升整机组装效率。

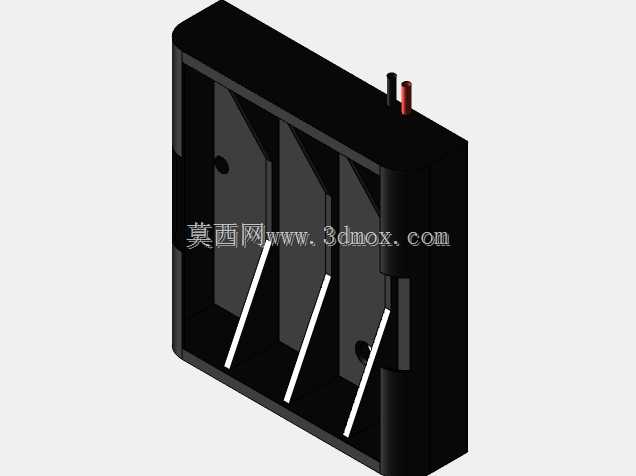

　　从功能特性上看，这款支架采用单排四槽的卧式排布设计，每个槽位的轮廓完全贴合AAA电池的圆柱外形，槽体侧壁做了0.2mm的拔模斜度，既方便电池装入时的导向，又能在电池放入后通过侧壁的微量过盈配合夹持住电池柱面，避免设备受到冲击、跌落时电池在槽内窜动导致的电极接触不良。支架一端预留了电极引出的避让缺口，可直接适配常规的7号电池弹簧接触片，缺口位置做了圆角处理，避免装配弹片时刮伤弹片镀层，同时也能防止焊脚位置的尖锐毛刺刺破电池外皮造成短路风险。支架本体的分隔筋采用了加厚渐变设计，筋位根部厚度比顶部厚0.8mm，既保证了相邻电池之间的绝缘隔离强度，又能在电池装入时承受径向的挤压力不会发生断裂，长期使用不会出现筋位变形导致的电池松脱问题。

　　设计思路上，这款支架充分考虑了注塑成型的工艺要求，所有转角位置都做了R0.5以上的圆角过渡，避免注塑时出现应力集中导致的成型缺陷，同时减少后期使用过程中受温湿度变化产生的形变。支架底部预留了两个定位安装孔，孔位周边做了沉台设计，可通过M2的自攻螺丝直接固定在设备壳体的安装柱上，沉台深度刚好匹配螺丝头的高度，装配后螺丝头不会突出支架底面，保证支架安装后与壳体基面完全贴合，不会出现倾斜导致的电池对位偏差。支架的外轮廓边界做了收边处理，整体壁厚控制在1.8mm均匀厚度，避免注塑时出现缩痕、翘曲等问题，成型后尺寸稳定性更好，适配批量生产的一致性要求。

　　从安装边界尺寸来看，单排四槽的排布方式让支架整体呈长条状结构，横向总长度刚好覆盖四节AAA电池首尾串联排布的总长度，纵向宽度略大于单节电池的直径，整体占用的安装空间非常紧凑，对于内部空间局促的小型电子设备来说，不需要额外预留多余的装配间隙，只要按照支架的外轮廓预留对应的安装槽位，就能完成快速装配。槽位内部的限位挡点设计在距离电极端3mm的位置，电池装入后不会过度顶压到接触弹片，既保证电极接触压力足够，又能避免弹片被过度压缩导致的弹性失效。支架侧壁还做了防滑的浅凹槽设计，在自动化装配线上，机械手抓取支架时可以通过凹槽定位，不会出现打滑偏移的问题，适配自动化组装的生产需求。

　　在实际选型使用时，这类一体式电池支架相比零散的隔筋加弹片设计，装配工序可以减少60%以上，不需要人工逐个粘贴绝缘片、固定隔筋，只需要将预焊好弹片的支架整体锁付到壳体上即可，大幅提升产线的装配效率。同时一体式的结构绝缘性能更可靠，相邻电池之间不会因为绝缘片移位导致的短路风险，在工业现场的温湿度变化环境下，塑胶材质的支架耐老化性能更好，长期使用不会出现绝缘失效的问题。对于结构设计人员来说，这类标准化的电池支架结构可以直接复用在同规格电池供电的设备设计中，不需要重新设计电池仓的隔筋、定位结构，缩短产品的研发周期，同时经过实际验证的结构可靠性也能减少后期试产阶段的结构修改成本。
