异形弯折结构传感安装固定支架

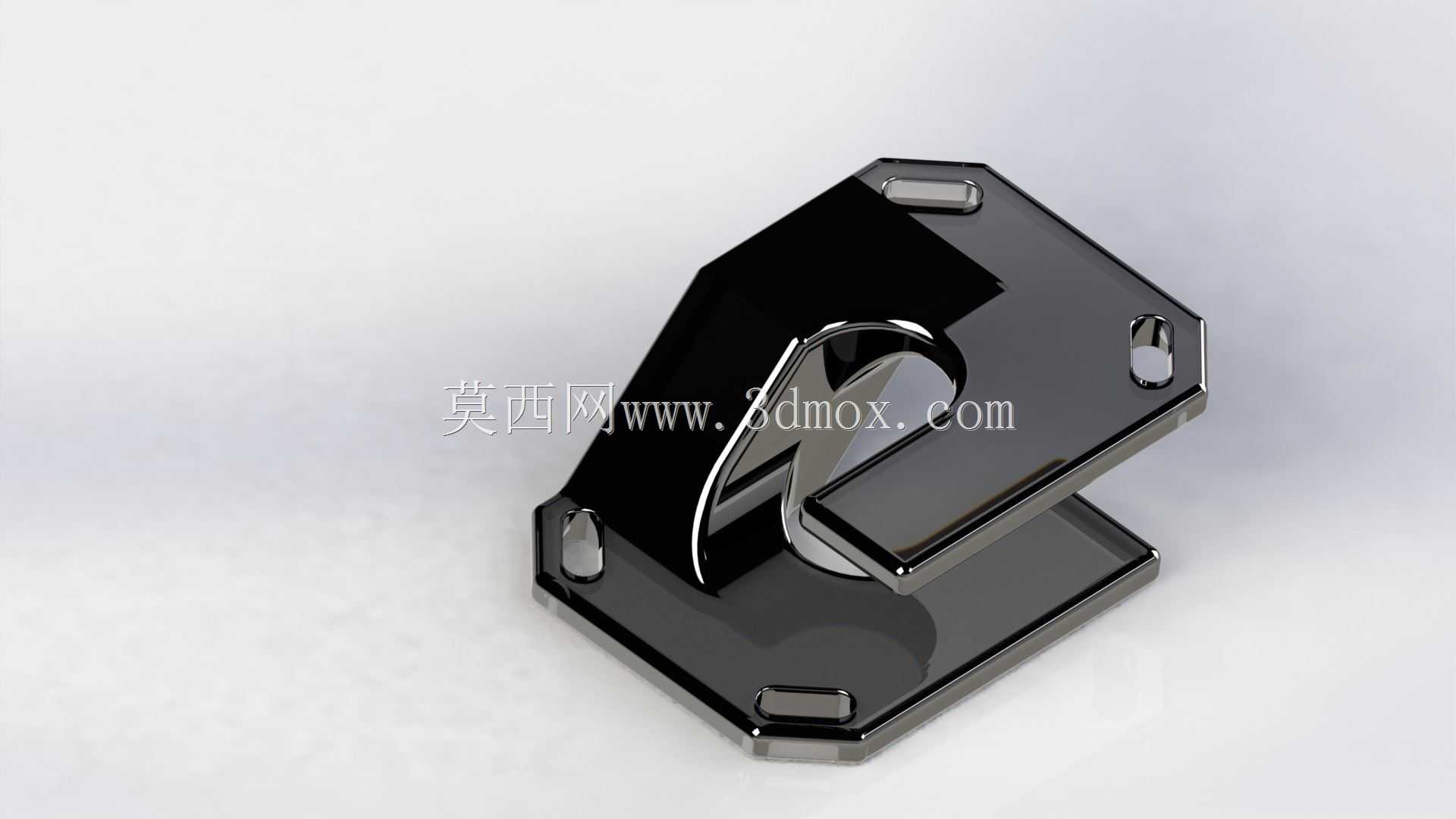

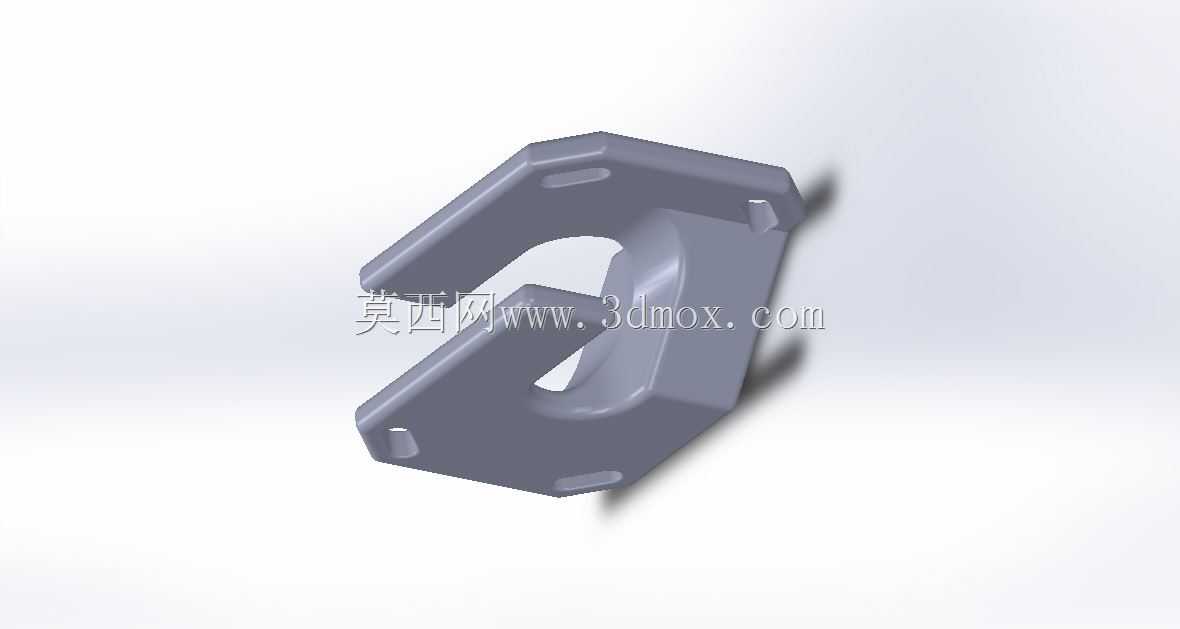

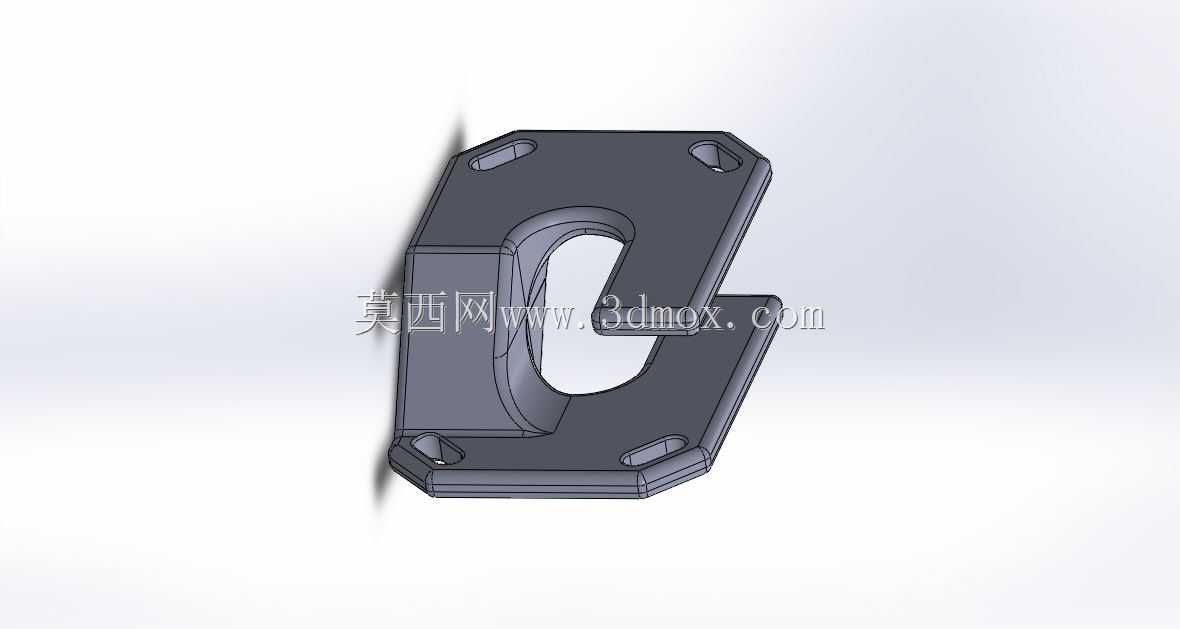

　　这款异形弯折结构件，主要面向传感检测场景的安装固定需求设计，在工业现场的工位检测、设备状态监测、流水线工件到位识别等场景中，可作为传感元件的承载基座使用，解决非规则安装面下传感单元的固定、角度调整与定位问题。从结构设计逻辑来看，整体采用一体化弯折成型思路，没有额外的拼接焊缝或装配接缝，主体轮廓为非对称的六边形弯折形态，中间预留的镂空区域一方面用于减轻构件自身重量，降低安装位置的负载，另一方面可作为传感元件的走线通道或检测光路的避让空间，避免结构件本身遮挡传感检测范围。构件的三个外伸支臂上均预留了沉头安装孔，孔位的位置经过排布校准，可适配M3-M4规格的标准紧固件，安装时可根据现场的安装面朝向选择对应的支臂进行固定，

　　无需额外制作转接板，能适配垂直立面、水平安装面、倾斜机架等多种不同的安装基面。在尺寸边界上，构件整体的最大外轮廓尺寸控制在80mm范围内，厚度为4mm，属于小型安装固定件，不会占用过多的设备安装空间，沉头孔的深度设计为2mm，紧固件安装后不会突出构件表面，避免与周边运动部件产生干涉。设计过程中重点考量了安装后的角度稳定性，三个支臂的弯折角度经过反复校核，当任意一个支臂贴合安装面锁紧后，构件主体的承载面能保持预设的倾斜角度，刚好匹配多数漫反射式、对射式传感元件的最佳检测角度，减少现场安装时的角度调整工作量。构件的边缘全部做了R1.5的圆角倒钝处理，没有尖锐的毛刺或棱角，避免安装调试过程中划伤操作人员，

　　也不会在长期使用过程中割伤传感线缆的绝缘层。从实际使用场景出发，这类结构件常应用在自动化生产线的工件计数工位、设备门体的开合状态检测位置、工装夹具的工件到位检测点，相比标准的L型安装支架，这种异形结构能绕过设备上的突出筋位、管线等障碍物，直接将传感元件固定在最靠近检测点的位置，减少检测距离带来的信号误差。建模过程中对弯折处的圆角做了特殊处理，弯折内圆角设置为R2，外圆角与板厚保持一致，既保证了弯折加工时的工艺可行性，避免弯折处出现应力集中导致的开裂问题，也让整体结构的强度满足使用要求，在常规的工业振动环境下不会出现固定松动、角度偏移的问题。构件的承载平面上预留了两个小型的定位凹槽，可用于粘贴传感元件的定位背胶，

　　或者加装小型的压片来固定圆柱型传感元件，适配不同外形的传感单元安装需求，无需在构件上二次打孔加工。考虑到现场安装可能存在的位置偏差，三个支臂上的安装孔均设计为长圆孔形式，孔的长度方向留有3mm的调整余量，安装时可在小范围内微调构件的固定位置，补偿机架加工或装配带来的位置误差，保证传感元件的检测点能精准对准待检测位置。整个结构没有复杂的曲面或特殊工艺特征，采用常规的钣金冲压、弯折工艺即可批量生产，加工成本较低，同时结构的刚性足够，在长期承受传感元件重量与现场设备振动的情况下，不会产生形变导致检测位置偏移。
