快装式Dzus快锁紧固件结构设计

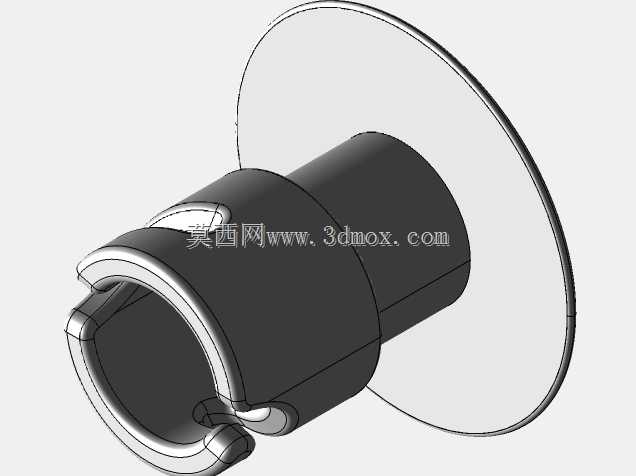

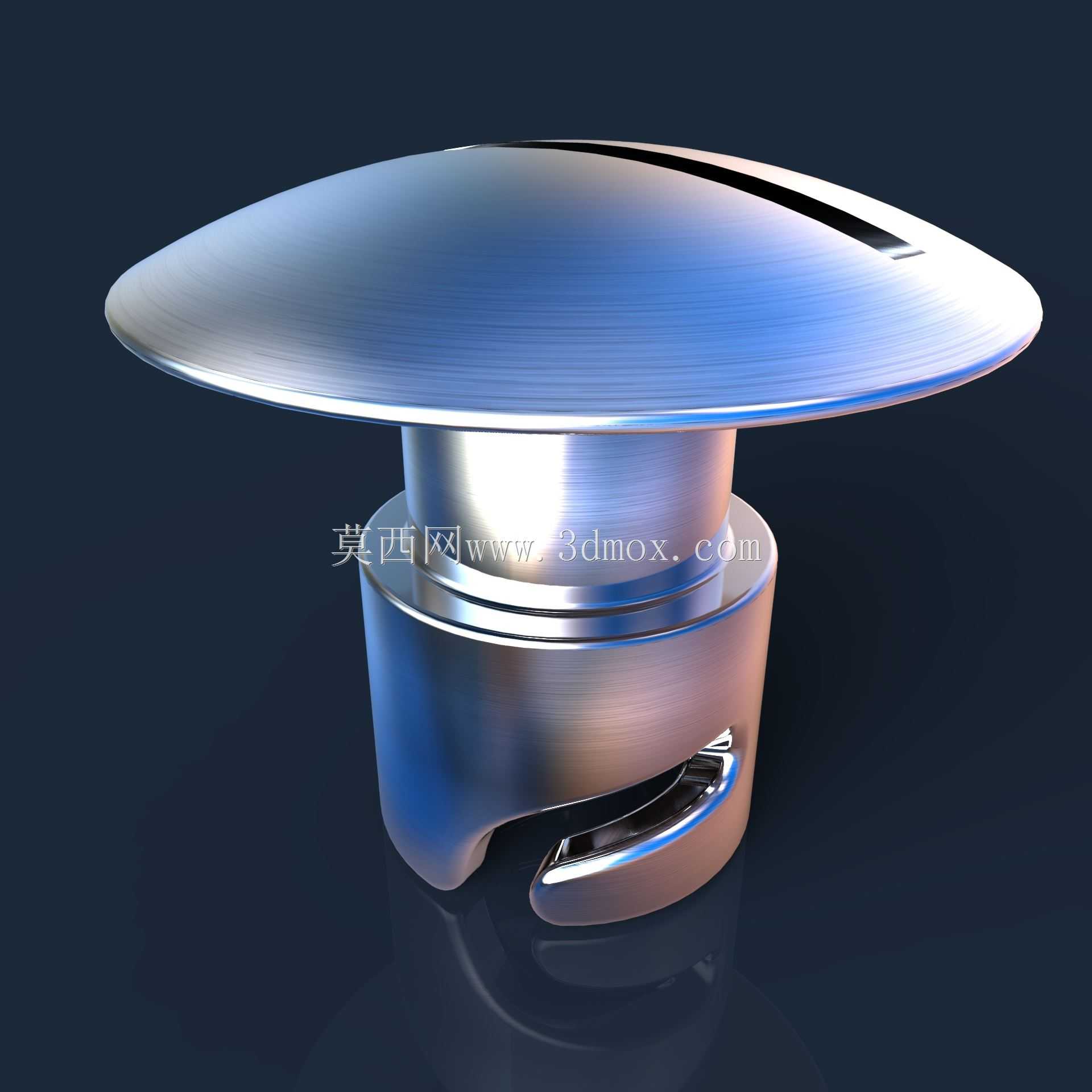

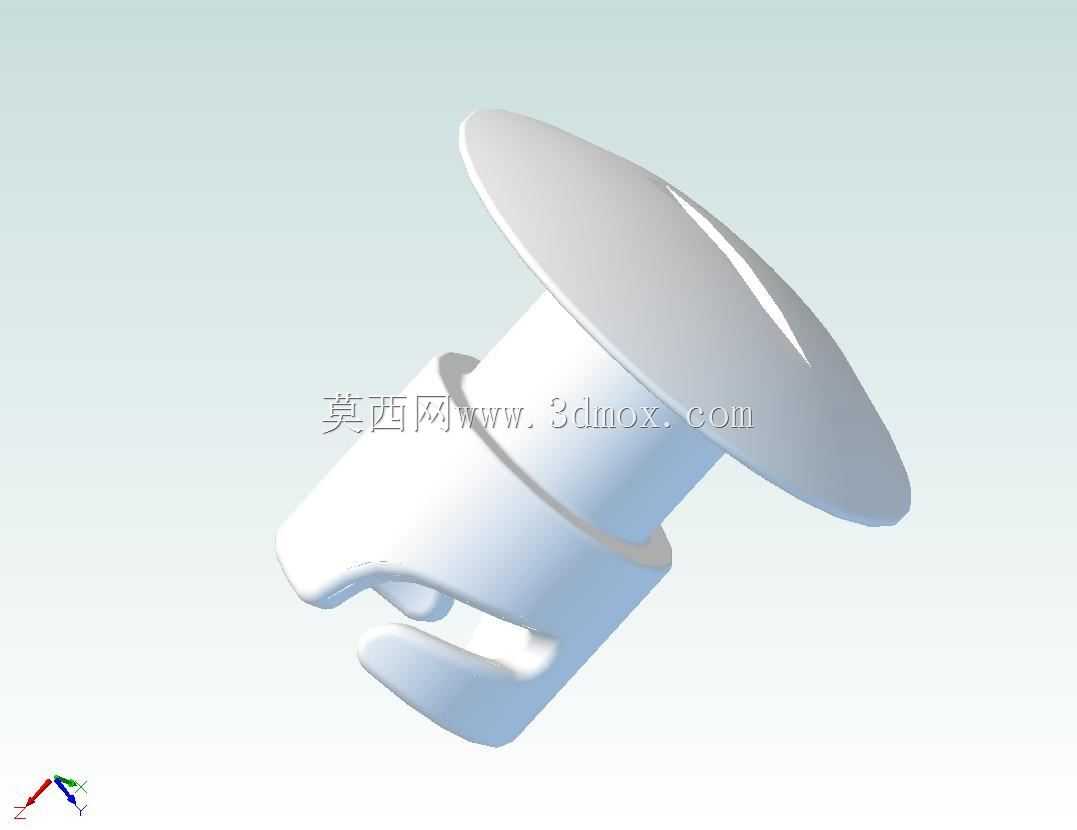

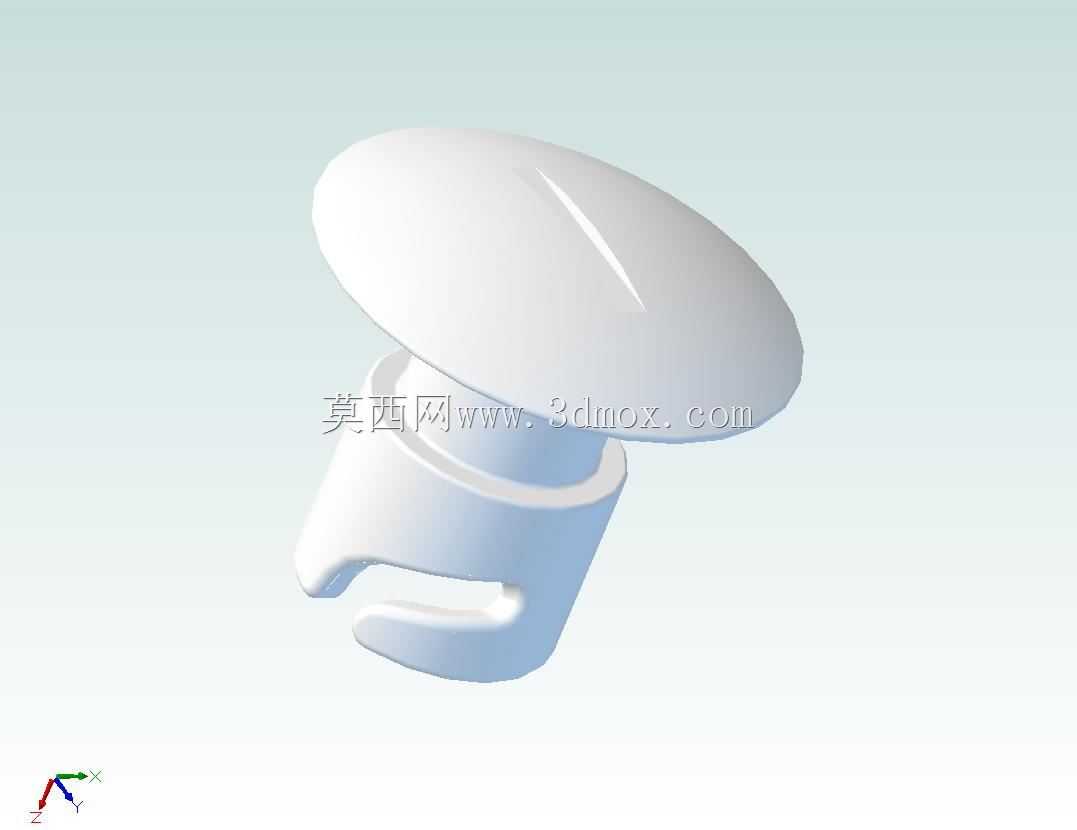

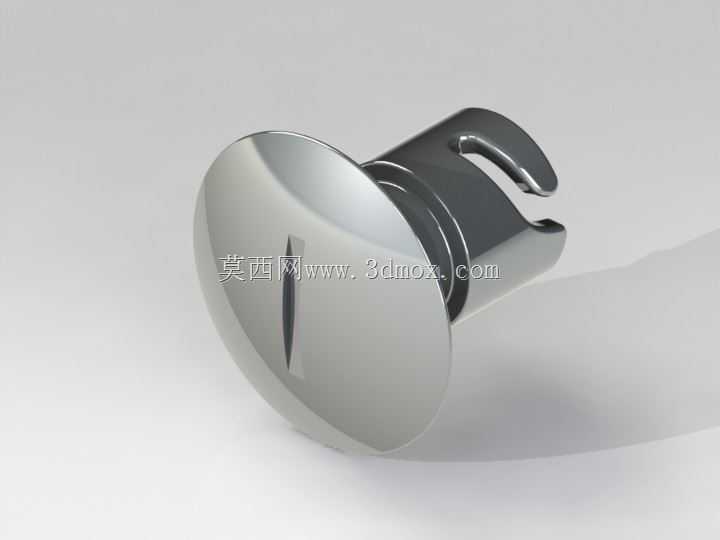

　　在工业设备的日常运维场景里，需要频繁拆装的检修面板、设备外罩、仪器舱盖位置，传统螺纹紧固件的拆装效率低、易滑牙、易丢失垫片的痛点长期存在，这类快锁式紧固件的应用，刚好填补了快拆快装场景下的连接需求，不需要额外配套工具，徒手就能完成锁紧与解锁操作，大幅缩短设备检修、面板更换的作业时长。从结构设计逻辑来看，这款快锁件采用蘑菇头式的操作端设计，大直径的盘状头部提供了足够的徒手施力接触面，不需要借助螺丝刀、扳手等额外工具，按压后旋转四分之一圈即可完成锁紧动作，头部表面的一字型浅槽是备用操作位，在空间受限手指无法直接施力的场景下，也可以用一字批头辅助完成操作，兼顾了徒手操作和工具辅助操作的双重需求。下部的弹性卡接结构是整个紧固件的核心功能段，

　　对称开设的弹性卡槽在插入安装孔的过程中，卡爪会受安装孔壁的挤压产生向内的弹性形变，待卡爪完全穿过安装板到达预设锁紧位置后，卡爪在自身材料弹性的作用下回弹，卡入对应的卡槽位，实现轴向的限位锁紧，不会因为设备运行过程中的振动出现松脱的问题。在安装边界的适配设计上，这款紧固件适配的安装板厚度有明确的适配区间，安装时只需要在被连接的面板上开出对应直径的光孔即可，不需要在安装板上加工螺纹，也不需要配套螺母，单颗零件就能完成两块面板的连接固定，大幅降低了面板的加工成本，也减少了装配过程中的零件管理难度，不会出现装配时螺母掉落、垫片遗失的问题。从实际应用的场景覆盖来看，这类紧固件除了常规工业设备的检修面板使用，在仪器仪表的外壳连接、

　　传感器安装固定、小型机电设备的外罩装配、轨道交通车辆的内饰板快装、航空机载设备的舱盖连接场景都有广泛应用，尤其是在需要频繁拆装、操作空间有限、不允许工具掉落的作业场景下，这种无工具快锁结构的优势格外突出。设计过程中对卡爪的弹性形变行程做了反复的校核，既保证插入过程中形变阻力不会过大导致徒手按压困难，也保证锁紧后卡爪的扣合量足够，在设备承受常规振动、冲击的工况下不会出现意外松脱；头部的直径设计也做了平衡，过大的头部会占用过多的面板表面空间，影响设备外观的整洁度，过小的头部则会导致徒手施力时压强过大，操作手感差，最终的头部尺寸刚好兼顾了操作手感和空间占用的需求。柱身的导向段做了微锥度设计，插入安装孔时可以自动导正，

　　不需要刻意对准孔位就能顺利插入，降低了装配时的对位难度，哪怕是视线无法直接观察到的盲装位置，也能凭借导向段的锥面顺利完成插入动作。卡爪的扣合面做了小角度的斜面设计，锁紧过程中随着旋转动作，扣合面会逐渐压紧被连接的面板，消除两块面板之间的装配间隙，避免面板因为间隙存在产生振动异响，同时也能保证连接位置的密封性，在有防尘、防溅需求的设备外壳上使用时，配合面板上的密封胶圈就能达到基础的防护等级要求。和传统的螺纹连接、普通卡扣连接相比，这款快锁紧固件的重复拆装寿命更长，弹性卡爪的材料选用耐疲劳的弹性材质，经过数百次的反复拆装循环后，卡爪的弹性衰减量依然在允许范围内，锁紧力不会出现明显的下降，适合需要频繁开合的检修位长期使用。在装配公差的适配性上，柱身和安装孔之间预留了合理的间隙公差，可以适配安装孔的常规加工误差，不需要对安装孔做高精度的铰孔加工，普通的冲孔、钻孔加工就能满足安装要求，进一步降低了整个装配链路的加工成本。
