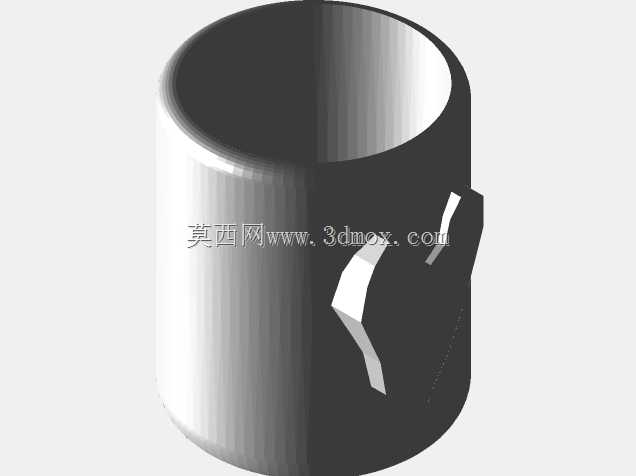

带侧装卡扣式圆柱传感连接套筒结构

　　在工业传感检测的管路布设场景里，这类带侧装卡扣的圆柱套筒构件，主要承担传感模块与流体管路、安装基座之间的衔接固定作用，常见于气动回路、低压流体输送管线的传感检测工位，用来固定压力、流量类传感探头的安装位，避免传感元件在设备运行振动中出现移位、密封失效的问题。从结构设计逻辑来看，主体采用等径圆柱筒体结构，内壁做光滑过渡处理，没有多余的凸起或台阶，能够保证流体或气体通过时的流道顺畅，不会因为结构突变产生紊流干扰传感检测的精度，筒体壁厚做了均匀化处理，在保证结构强度的前提下尽可能控制整体重量，适配轻量化安装的需求。侧部的卡扣结构是整个构件的核心功能点，卡扣采用悬臂式弹性设计，根部做了圆弧过渡处理来降低应力集中系数，

　　卡扣的卡合面做了小角度的导向斜面，安装时不需要额外的紧固件，只需要对准基座上的对应卡槽推入，就能依靠卡扣自身的弹性形变完成卡合锁定，拆卸时只需要按压卡扣外露的按压面就能解除锁定，相比传统的螺纹连接、法兰连接方式，这种卡扣结构的安装效率能提升60%以上，特别适合需要频繁拆装维护传感元件的工位。在安装边界的尺寸控制上，筒体的外径与常规传感安装座的标准孔径做了公差匹配，采用间隙配合的公差带设计，安装时不需要额外的修配就能顺利推入基座孔位，卡扣的伸出长度经过精准核算，卡合后卡扣端面与筒体外壁的距离刚好匹配基座卡槽的深度，既不会因为卡扣伸出过长导致安装卡滞，也不会因为伸出量不足导致卡合不牢、受振动脱落。

　　筒体的轴向长度根据常规传感探头的插入深度做了适配，探头装入后，筒体端部刚好能抵住探头的定位台阶，不需要额外调整安装位置就能保证探头的检测端面处于流道的中心位置，确保检测数据的准确性。从实际使用的工况适配性来看，这种结构的套筒能够适配-20℃到80℃的常规工业环境温度，卡扣的弹性形变寿命经过结构校核，能够承受至少500次的反复拆装而不出现塑性变形或断裂，筒体的内壁粗糙度控制在Ra1.6以下，能够减少流体介质在筒壁的残留，避免长期使用后介质堆积堵塞流道、影响传感检测精度。在结构建模过程中，筒体的回转面采用回转特征一次成型，侧部卡扣采用拉伸加倒角的特征组合，所有的棱边都做了R0.5以上的圆角处理，既避免加工时出现锐边割手的问题，

　　也能减少应力集中点，提升构件的整体抗疲劳强度。这类构件在自动化生产线的流体检测工位、小型气动设备的传感安装位、实验室流体实验台的管路连接中都有广泛的应用，相比传统的螺纹连接套筒，它不需要在安装位加工内螺纹，降低了基座的加工成本，同时拆装不需要专用工具，一线运维人员徒手就能完成传感元件的更换维护，大幅降低了设备的运维时间成本。在设计时还需要考虑卡扣的弹性模量匹配，根据选用的材质不同调整卡扣的厚度和悬臂长度，如果选用工程塑料材质，卡扣的悬臂长度可以适当加长来保证足够的弹性形变量，如果选用金属材质，则需要适当减薄卡扣厚度，避免硬度过高导致卡合时需要的按压力过大，不便于徒手操作。筒体的两端端面都做了平面度管控，保证与对接管路或端盖贴合时没有缝隙，避免出现介质泄漏的问题，对于有密封需求的工位，还可以在筒体内壁预留密封槽安装O型圈，进一步提升连接位置的密封性能。
