3D打印机用明矶m508灯丝夹持固定座

　　这款夹持固定座是面向桌面级FDM3D打印机耗材进给端设计的配套结构件，主要作用是约束进料路径上的耗材位置，避免耗材在送料辊牵引过程中出现弯折、偏移、跳丝等问题，保障送料过程的稳定性。在日常3D打印作业场景中，耗材从料盘导出后到进入挤出机构之前，往往存在一段无约束的悬空段，当打印头快速移动、料盘转动惯性过大，或是耗材本身存在轻微弯曲应力时，这段悬空耗材很容易出现拱起、错位，甚至从送料齿轮的啮合槽中脱出，直接导致打印断料、层厚不均、出料偏移等打印缺陷，这款固定座就是针对这一实际工况痛点设计的导向约束构件。

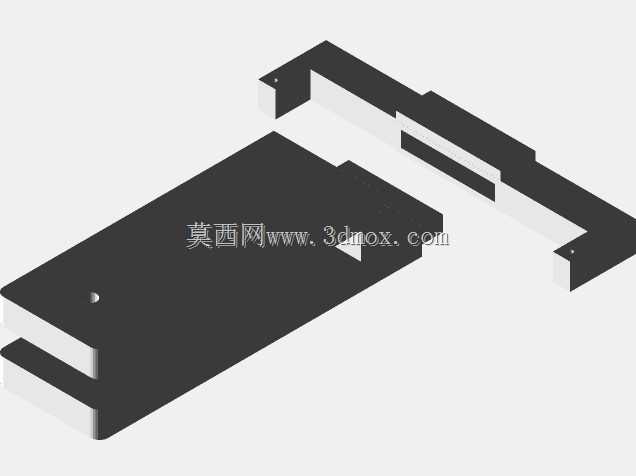

　　从结构设计逻辑来看，整个构件采用分体卡合式结构，分为基座与压合卡条两个部分，基座部分承担主要的定位与承载功能，压合卡条则通过两侧的卡接结构与基座配合，形成半封闭的耗材通行通道。基座主体为平直块状结构，表面预留的定位小孔用于将整个构件固定在打印机机架的对应安装位上，安装时可根据不同机型的机架型材间距调整固定位置，适配不同尺寸的桌面级3D打印机架结构。上部的压合卡条采用阶梯式造型，并非等宽平直结构，这种设计一方面是为了避让机架上相邻的其他构件，比如挤出机的固定螺栓、走线槽、散热风扇的安装位等，减少安装时的结构干涉；另一方面阶梯状的边缘可以提升卡条自身的结构刚性，避免长期受耗材挤压出现形变，导致通道间隙变大失去约束作用。

　　尺寸设计上，构件上部预留的导向孔适配外径8mm的耗材导杆安装需求，这里的导杆一般采用表面光滑的金属圆棒，穿入导向孔后作为耗材的滑动支撑面，耗材从导杆与基座形成的间隙中穿过，金属棒的光滑表面可以大幅降低耗材进给时的摩擦阻力，不会因为额外增加约束结构导致送料阻力变大，影响挤出机的送料精度。基座与压合卡条之间的通行间隙略大于常规1.75mm、3mm规格的3D打印耗材直径，既不会因为间隙过小卡滞耗材，也不会因为间隙过大失去导向约束作用，间隙的公差控制在0.2mm以内，保障耗材穿过时始终保持平直状态，不会出现径向的大幅晃动。

　　实际安装使用时，首先需要将金属导杆穿入构件上部的安装孔中，确认导杆两端伸出长度一致后，将整个基座通过预留的小孔用螺丝固定在打印机机架的进料侧位置，位置需要对准送料齿轮的进料口中心，保证耗材从固定座导出后可以平直进入送料机构的啮合位置，避免出现斜向进料导致的齿轮咬料不均问题。压合卡条与基座卡合后不需要额外打胶或者螺丝固定，依靠卡接结构的预紧力就可以保持稳定，后期如果需要清理通道内的耗材碎屑、或是更换不同直径的导杆，只需要手动掰开卡条就可以操作，维护过程十分便捷。

　　从工况适配性来看，这款结构件采用硬质塑料材质加工即可满足使用需求，因为其本身不承受大的载荷，只需要承担耗材的侧向约束作用，自身的结构强度完全可以应对长期使用中的摩擦、挤压，不会出现开裂、形变问题。对于经常打印柔性耗材、或是高速打印场景下的设备而言，这类进料端的约束结构可以大幅降低送料故障的概率，因为柔性耗材本身刚性差，无约束状态下更容易出现弯折拱起，高速打印时送料辊的牵引速度快，耗材的惯性晃动也会更明显，加装这类固定座后可以让进料路径始终保持平直，让送料精度更稳定，减少因为进料问题导致的打印失败情况。

　　在结构细节处理上，构件所有与耗材接触的边缘都做了圆角过渡处理，没有尖锐的直角棱边，避免长期摩擦过程中刮伤耗材表面，产生的塑料碎屑进入挤出机构造成堵头。卡条与基座的卡接位置做了导向斜角设计，安装卡条时不需要精准对位，顺着斜角就可以顺利卡入到位，降低安装操作的难度。整个构件的外形没有多余的冗余结构，整体厚度控制在合理范围内，不会占用过多的机架安装空间，即使是结构紧凑的小型桌面3D打印机也有足够的安装位置，不会和机壳、其他外设部件产生干涉。
