异径软管对接阶梯式同轴连接接头

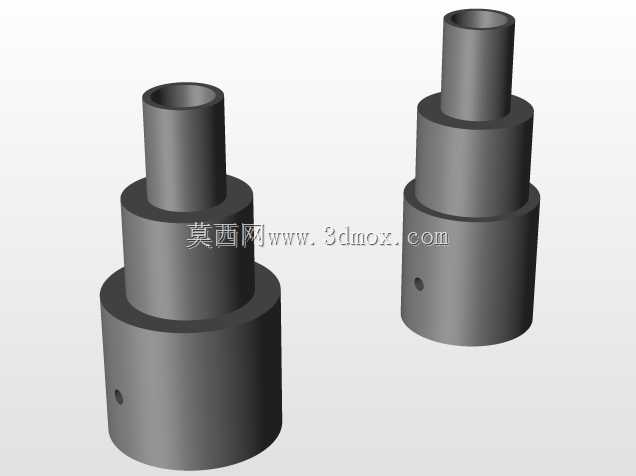

　　在气动回路、低压流体输送、小型实验台管路搭建的现场场景里，经常会遇到不同通径软管需要直接对接的需求，常规等径接头无法适配这种跨通径的连接场景，要是强行通过变径套叠装转接，不仅会增加管路的接头数量、提升泄漏风险，还会让管路排布冗余杂乱，额外占用安装空间，这种阶梯式异径软管接头就是针对这类场景设计的直连式配件。从结构设计逻辑来看，整体采用同轴阶梯圆柱的构型，沿着轴向依次分布三段外径逐次递增的圆柱段，每一段圆柱段的外径都对应一种常用规格软管的内径尺寸，使用时可以根据两端待对接软管的通径，选择对应外径的阶梯段直接插入软管内部，不需要额外搭配转接头，单一部件就能完成两种不同内径软管的直通对接，大幅减少管路的连接节点。

　　接头最底部的大直径圆柱段侧壁开有径向小孔，这个结构是为安装定位设计的：当接头插入软管端部之后，可以通过这个径向小孔穿入细销钉或者紧定螺钉，对接头和软管的相对位置做周向和轴向的限位，避免设备运行过程中管路受拉扯、气压波动冲击导致接头从软管内滑脱，提升连接的可靠性。设计过程中所有阶梯段的同轴度公差控制在IT7级以内，避免不同通径段对接后出现管路偏心，导致流体经过时产生紊流、额外的压力损失，各阶梯段之间的过渡位置采用小圆弧倒角处理，没有尖锐棱角，一方面是安装时插入软管的过程不会割伤软管内壁，避免软管内部产生碎屑堵塞管路，另一方面也能减少应力集中，提升接头本身的结构强度，在承受常规管路拉扯力时不会在阶梯过渡位置发生断裂。从安装边界来看，

　　整体轴向长度控制在常规软管接头的合理范围内，最大外径段的尺寸适配常用的大规格柔性软管内径，最小外径段适配小通径软管，安装时不需要对软管端部做特殊扩口或者扣压处理，只需要将对应规格的软管端部推过对应阶梯段的定位台阶即可，配合侧壁的定位孔固定，就能实现稳定连接，适合在设备内部空间局促、无法布置多组转接头的管路区域使用。这类接头除了常规的气动回路应用，在小型冷却水路、实验装置的流体管路、低压真空回路里也能适用，因为是直通透的内部流道，没有变径位置的突兀节流，流体经过时的阻力比叠装转接头的结构低30%左右，能有效降低管路的压力损耗。建模过程中对各阶梯段的外径尺寸做了标准化适配，覆盖了工业现场最常用的几种软管通径规格，

　　侧壁定位孔的位置距离大端端面预留了足够的安装距离，穿入固定件时不会干涉软管的安装到位，所有外表面的粗糙度控制在Ra1.6，既保证插入软管时的顺滑度，又不会因为表面过于光滑导致软管和接头之间的摩擦力不足，配合软管卡箍或者销钉固定之后，能承受1MPa以内的流体压力不发生泄漏或者脱开。在实际选型使用时，只需要确认两端待对接软管的内径尺寸，选择对应阶梯段匹配的接头即可，不需要额外采购其他转接配件，能有效降低现场管路改造、设备装配的配件库存种类，提升装配效率。
