百均导轨用内螺纹U型连接固定座

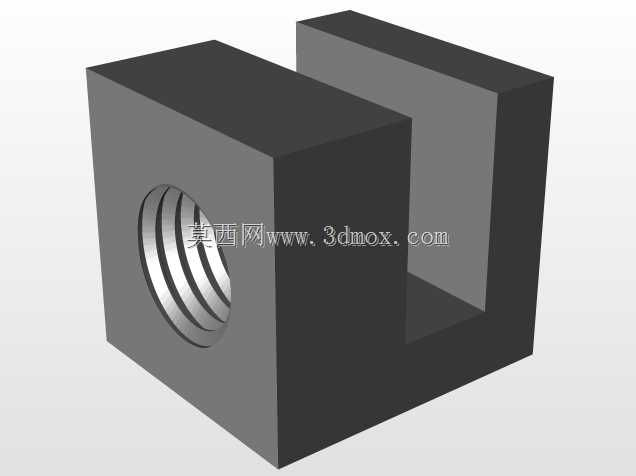

　　这款U型带内螺纹的连接件，主要适配百均系列拼接式导轨的末端安装场景，日常在轻型输送线、小型工装夹具架、桌面级自动化模组的搭建中使用频率很高。很多做小型非标设备的工程师都接触过这类配件，它的核心作用是在导轨型材的端部形成一个带内螺纹的挂接基准，不需要额外在型材端面攻丝，也不用额外焊接固定螺母，直接卡入导轨端部的槽位就能完成定位，后续可以通过螺栓连接外部的挡板、限位块、牵引挂钩或者传感器安装支架，大幅缩短现场装配的工时。从结构设计来看，主体采用U型开口的整体式结构，开口的两个侧壁厚度均匀，刚好能嵌入对应规格导轨的端部滑槽，安装时不需要额外做切削加工，顺着导轨槽滑入到指定位置即可，U型的底部实体部分加工有贯通的内螺纹孔，

　　螺纹的牙型经过规整处理，和标准外螺纹件配合时不会出现滑牙、偏斜的问题，螺纹孔的轴线和U型开口的对称面完全重合，保证安装后连接件的受力方向沿着导轨的轴向，不会产生额外的偏载力矩。做这类零件的三维建模时，首先要确认适配导轨的槽宽、槽深以及型材端面的外形尺寸，U型开口的内宽要比导轨的配合厚度大0.1到0.2毫米，既保证安装时能顺利滑入，又不会因为间隙过大导致安装后出现晃动；开口的深度要覆盖导轨端部至少15毫米的长度，保证卡接后有足够的接触面积承受拉拽载荷，避免受力时从导轨端部脱出。内螺纹孔的规格通常根据实际挂载的载荷选择，常规轻型应用下选用M6或者M8的粗牙螺纹就足够，螺纹的有效啮合长度要保证不小于螺纹公称直径的1.2倍，

　　这样螺栓拧入后能达到足够的连接强度，不会因为螺纹啮合长度不足出现脱扣的情况。零件的所有棱边都做了0.3毫米的倒角处理，一方面是去除机加工产生的毛刺，避免安装时划伤操作人员或者导轨表面的氧化层，另一方面也能引导零件顺利滑入导轨槽，不会因为棱边的毛刺卡滞在槽内。从安装边界来看，这款零件安装完成后，突出导轨端面的厚度就是U型底部的实体厚度，通常控制在10毫米以内，不会占用过多的端部安装空间，对于安装空间局促的小型模组来说非常友好；U型两个侧壁的外侧面和导轨的侧面保持齐平，不会突出导轨的安装基准面，后续在导轨侧面安装其他附件时不会产生干涉。实际使用中，这类连接件经常成对使用，在导轨的上下两个槽位各安装一个，用来连接端部的挡停支架，

　　或者作为牵引绳、拉簧的挂接座，相比传统的在型材上钻孔攻丝的固定方式，它的位置可以沿着导轨槽任意调整，不需要重新钻孔，在设备调试阶段可以根据实际需求灵活改变固定位置，调试效率提升非常明显。建模过程中要注意U型结构的转角处做适当的圆角过渡，避免热处理或者受力时出现应力集中的问题，圆角半径通常取1毫米，既不会影响和导轨槽的配合，又能有效降低应力集中系数，提升零件的整体抗疲劳强度。内螺纹孔的入口处要做1毫米的45度倒角，方便外螺纹件顺利导入，不会出现螺纹对不准的情况。零件的材质一般选用45号钢或者铝合金，根据载荷大小选择，钢制零件做发黑处理防锈，铝合金零件做阳极氧化处理，兼顾轻量化和耐腐蚀性。在做装配验证的时候，要重点检查U型开口和导轨槽的配合间隙，以及螺纹孔和安装基准面的垂直度，如果螺纹孔偏斜，会导致连接的螺栓出现别劲的情况，长时间受力容易出现螺栓断裂或者螺纹滑牙的问题。
