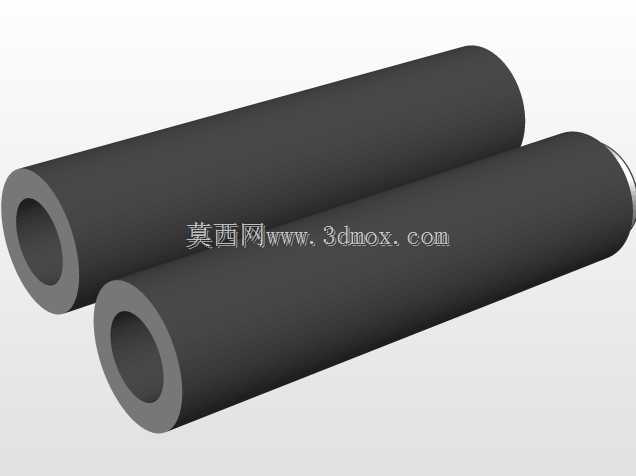

内径15毫米开槽圆柱导向构件

　　这类带开槽的空心圆柱构件，在自动化输送线的物料定位工位、检测设备的探针导向模组里应用十分广泛，很多做非标设备的结构工程师在做治具设计时，都会优先选用这类结构来完成工件的径向定位与轴向导向。从实际使用场景来看，内径15毫米的尺寸刚好适配市面上多数M14规格的紧固件、直径14毫米的光轴导向杆，以及部分接近开关、光电传感器的探测端外围防护需求，在3C产品组装线的PCB板定位工位，这类构件可以套在定位销外侧，避免销体直接和PCB板硬接触造成板面划伤，同时开槽结构能给销体提供微小的形变余量，抵消工件加工公差带来的装配卡滞问题。

　　从结构设计逻辑来看，采用空心圆柱结构而非实心柱，首先是能大幅降低构件自身重量，在需要频繁往复移动的检测滑台模组上，能减少滑台驱动端的负载，提升滑台的响应速度；其次空心结构可以作为走线通道，部分需要在定位位置集成气嘴、检测探针的工位，能直接将气管、信号线从柱体内腔穿过，避免管线外露被运动部件剐蹭。柱体上的开槽采用直槽贯通式设计，槽宽控制在1.2毫米左右，这个尺寸是经过实际装配验证的，既能保证柱体拥有足够的径向弹性形变空间，在工件插入时能自适应0.1毫米以内的孔径公差，又不会因为槽宽过大导致柱体刚性不足，在承受侧向推力时出现过度形变影响定位精度。

　　外形尺寸方面，这类构件的外径通常设置为22毫米，壁厚控制在3.5毫米，这个壁厚参数能保证柱体在承受500N的轴向压力时不会出现失稳变形，满足多数工装治具的承压需求。安装边界上，构件的端面做了0.5毫米的C1倒角，既方便安装时快速插入安装孔，也能去除加工毛刺避免划手；柱体外壁的粗糙度控制在Ra1.6，和安装座的孔位采用H7/h6的间隙配合，安装时不需要额外施加过大的压入力，后期维护更换也十分便捷。在食品包装设备的物料分道工位，这类开槽圆柱还可以作为导料杆使用，两个平行布置的开槽柱之间形成物料通行通道，开槽结构能减少柱体和包装物料的接触面积，降低物料输送过程中的摩擦阻力，避免软质包装材料被刮破。

　　很多刚入行的工程师在设计这类导向构件时，容易忽略开槽的收尾位置处理，直接将槽开到柱体端面，这样会导致柱体端部的刚性大幅下降，在频繁的工件插拔过程中容易出现端部开裂的问题，正确的设计应该是在槽的末端设置一个直径2毫米的应力释放孔，分散槽尾的应力集中，能将构件的使用寿命提升3倍以上。另外在材质选择上，常规工况下采用POM材质加工就能满足耐磨需求，在有高温要求的工位可以换成PEEK材质，有防静电需求的电子行业工位则可以选用添加碳纤维的防静电尼龙材质，不同材质的构件外形尺寸完全一致，可以直接互换，不需要修改安装座的孔位设计，大幅降低备件的管理成本。在传感器安装场景中，这类空心柱还可以作为传感器的防护套，将对射式光电传感器的发射端和接收端分别安装在两个柱体的内腔，柱体的开槽位置对准检测光路，既能避免车间内的灰尘、切削液飞溅到传感器镜头上影响检测精度，又能阻挡外界杂光干扰，减少传感器的误触发概率。
