简易环形传感配套衬套组件结构设计

　　这套环形衬套类组件，最初是针对光电类传感单元的安装定位需求做的结构设计，日常在小型自动化检测工位、物料到位传感模组里用得比较多，很多流水线的计数、到位检测点位，都需要这类结构来给传感元件做定位承托，避免传感头直接和设备机架硬接触，同时预留出足够的检测光路间隙。

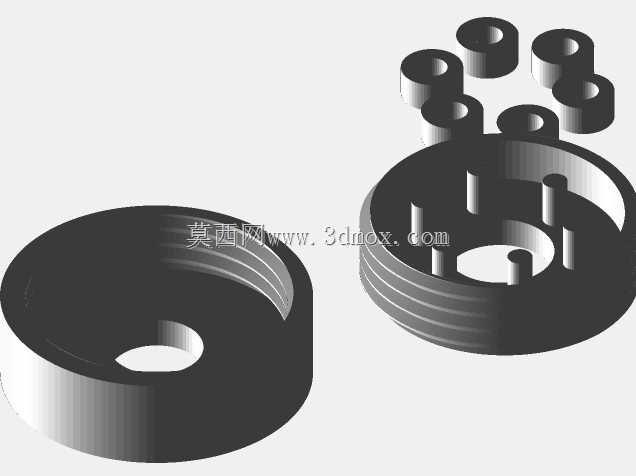

　　从结构功能上看，整套组件分为大尺寸环形基座和多组小规格配套衬套两个部分，大基座的内环做了阶梯式沉台设计，沉台的台阶高度刚好匹配常规圆柱型传感头的安装凸缘，安装时传感头卡入沉台后不会出现轴向窜动，基座外圈做了三圈等距的环形凹槽，一方面是减少和安装孔壁的接触面积，降低装配时的推入阻力，另一方面凹槽可以储存少量润滑脂，长期使用后不会因为积尘出现卡滞，方便后期维护拆卸。基座端面上均匀分布的六个小凸柱，是用来和配套的小衬套做定位配合的，每个凸柱的直径公差控制在h7级别，和小衬套的内孔间隙控制在0.02mm以内，既可以保证小衬套安装后不会出现径向偏移，也能让不同厚度的小衬套快速替换，适配不同检测距离的传感单元。

　　设计的时候没有做多余的异形结构，所有回转面都采用同轴度公差约束，大基座的内外圆同轴度控制在0.01mm，端面和轴线的垂直度公差0.015mm，避免安装后传感头的检测轴线出现偏斜，导致检测信号不稳定。配套的小衬套统一采用等壁厚的空心圆柱结构，长度做了三档不同的尺寸规格，分别对应3mm、5mm、8mm的检测距离补偿，现场调试的时候可以根据被测物体的实际位置，选择对应长度的衬套装在凸柱上，不需要额外加工调整垫片，能大幅缩短现场调试的时间。

　　安装边界上，大基座的最大外径设计为42mm，总厚度12mm，适配设备安装板上直径42mm的开孔，安装时不需要额外做固定压块，直接从安装板背面推入后，靠外圈的轻微过盈配合就能固定，也可以在基座背面点涂少量厌氧胶做永久固定，适合不需要经常拆卸的检测点位。小衬套的外径统一为8mm，内孔和凸柱配合后，衬套端面和基座端面的平行度控制在0.02mm以内，保证每个衬套承托的传感辅助元件都能保持统一的安装高度。

　　实际应用场景里，这类组件除了用在光电传感的安装定位，也可以用在小型气路的分流定位、低压电路的绝缘衬垫场景，因为结构全部是规则回转体，加工的时候可以直接用棒料车削成型，不需要开模，小批量制作的成本很低，三维建模的时候所有特征都做了全参数化约束，修改尺寸的时候只需要调整对应的参数值，就能快速生成不同规格的衍生结构，适配不同尺寸的传感元件安装需求。建模过程中特意把所有配合面都做了公差标注的特征预留，导出工程图的时候可以直接调取配合公差，不需要重新绘制标注，能减少后续出图的工作量。结构上没有做尖锐的棱角，所有边缘都做了0.2mm的倒角处理，装配的时候不会划伤操作人员的手，也不会刮伤传感元件的连接线外皮，长期在车间多尘环境下使用时，环形凹槽的结构也能阻挡部分粉尘进入传感头的安装位置，减少传感面的积尘，降低日常清洁维护的频率。
