工业起重吊钩与链条三维设计模型

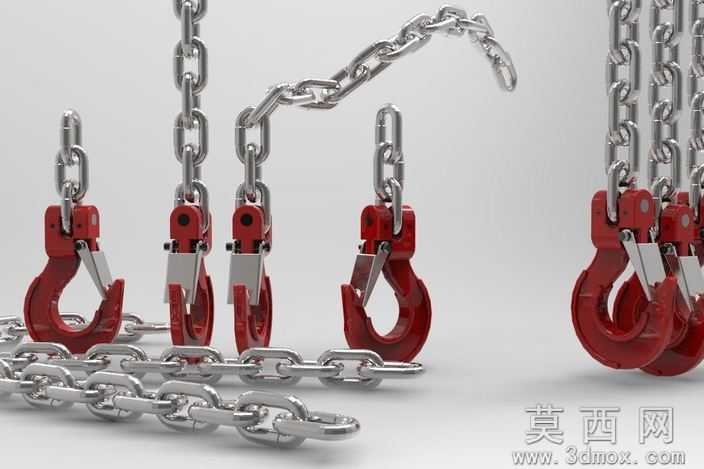

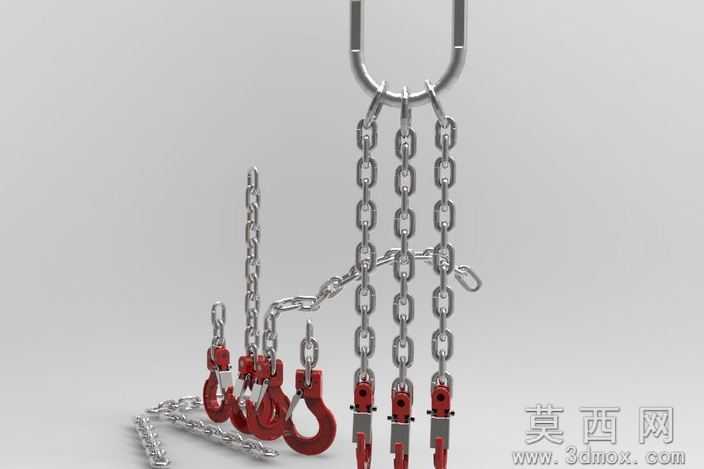

本模型为工业起重作业场景专用的吊钩与链条组合三维设计成果，建模阶段遵循起重机械安全设计规范，首先完成核心受力部件的参数化草绘：针对吊钩钩体部分，依据额定起重量对应的曲率半径、钩身壁厚、防脱挡片安装位尺寸绘制闭合轮廓，通过拉伸、倒圆角、拔模特征生成带安全舌片的吊钩主体，同时预留吊钩顶端与链条连接的铰接轴孔位；链条部分采用标准工业圆环链参数，以单个链环为基础单元，通过扫描特征生成闭合环形结构，设置链环间的铰接配合关系，完成整组链条的阵列装配，确保各部件连接无干涉。参数设计环节严格匹配通用起重索具的行业标准，吊钩采用合金钢受力件的尺寸比例，防脱挡片设置复位弹簧安装位，链条链环的线径、节距均对应常用3-5吨级起重作业规格，所有配合公差预留实际生产的加工余量，可直接对接工艺生产环节。渲染材质阶段针对不同部件做差异化材质设置：吊钩主体采用高强度合金钢材质，表面做喷塑红色防锈处理，还原工业产品的哑光漆面质感，金属铰接部位设置镀铬亮面金属材质，模拟销轴的耐磨金属光泽；链条部分采用镀锌合金钢材质，添加细微的表面划痕与使用磨损纹理，还原起重索具的真实使用质感，场景搭配浅灰色无影背景，打光采用三点布光方案，突出金属部件的光影层次与结构细节。结构原理上，该套吊钩与链条依靠铰接结构实现多自由度转动，吊钩顶端的防脱挡片通过弹簧复位结构实现自动闭合，可防止起吊过程中吊索滑脱，链条各链环间可灵活转动，适配不同角度的起吊需求，整体受力路径沿链条传递至吊钩钩身，应力集中部位做加厚处理，满足起重作业的安全载荷要求。软件兼容方面，模型提供STEP/IGES通用中间格式，可直接导入SolidWorks、UG、Pro/E、AutoCAD等主流三维设计软件进行编辑修改，同时附带STL格式文件支持3D打印验证，KeyCreator格式文件可直接用于工程图导出，适配不同设计场景的使用需求。研发教学应用层面，该模型可作为起重机械设计课程的教学案例，帮助学习者理解起重索具的受力结构与安全设计要点，也可作为起重设备生产企业的研发参考，用于新产品的结构优化与受力仿真验证，还可用于工业动画、虚拟仿真场景的素材搭建，还原工厂起重作业的真实场景。
