多工位旋转式桌面文具收纳笔架结构设计

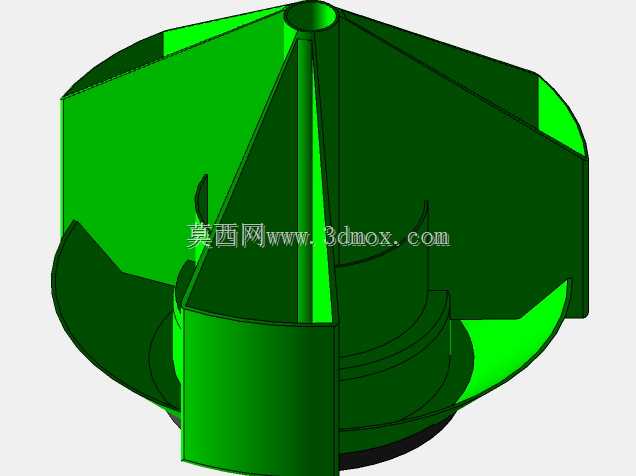

　　这款多工位旋转笔架的设计初衷，是解决办公桌面、设计工位绘图工具零散摆放、取用效率低的实际痛点，在日常机械设计工位场景中，设计人员往往需要同时配备自动铅笔、针管笔、钢笔、记号笔等多类书写绘图工具，零散堆放在桌面不仅容易滚落遗失，不同粗细的笔具混放还会出现笔尖磕碰、油墨污染桌面的问题，这款结构的落地恰好覆盖了这类工位的文具收纳需求，同时也可适配家用书桌、学生绘图桌等同类文具收纳场景。从结构功能特性来看，整体采用中心立柱配合多瓣式分隔仓的布局，中心顶部设置的圆形轴孔可配套小型旋转阻尼轴，实现整个笔架360度平稳旋转，取用不同分区的笔具时无需挪动整个架体，只需轻推架体边缘即可将目标分区转到身前，大幅缩短取笔的动作路径。

　　外围的多瓣式分隔仓做了差异化的槽深设计，较深的竖向直槽可放置长度较长的钢笔、绘图铅笔，槽体内径预留了足够余量，可同时容纳3-4支常规直径的书写笔，避免笔具在槽内晃动磕碰笔尖；较浅的弧形外槽可放置便签、小型橡皮、圆规替换铅芯等小型绘图辅具，不同功能的文具分区存放，取用和归位都能快速对应位置，不会出现混放杂乱的问题。设计过程中优先考虑了桌面放置的稳定性，底部做了内凹的配重安装位，可嵌入圆形金属配重块降低整体重心，即使架体旋转到单侧满载的状态，也不会出现侧翻倾倒的问题，底部边缘预留了0.5mm的防滑胶条安装槽，粘贴硅胶防滑条后可增大与桌面的摩擦力，避免旋转过程中架体整体跟转打滑。外形尺寸方面，整体最大外径控制在120mm，

　　整体高度110mm，属于紧凑型桌面置物结构，不会占用过多桌面绘图区域，中心立柱直径18mm，足够承担整个外围分隔仓的结构强度，即使采用PLA材质3D打印制作，长期使用也不会出现立柱变形、分隔仓下垂的问题。各分隔仓的壁厚统一设置为2mm，既保证了结构刚性，又不会过度增加整体重量，槽口位置做了R2的圆角过渡，取放笔具时不会刮伤笔身漆面，也不会划伤操作人员的手部。安装边界上，这款笔架无需额外固定结构，直接放置在平整桌面即可使用，中心旋转轴采用过盈配合的安装方式，无需额外紧固件，组装时只需将阻尼轴压入顶部轴孔，再与底座的轴位配合即可完成组装，拆卸清理也十分便捷，可直接将上部架体取下，清理槽内积存的橡皮屑、灰尘等杂物。结构的受力设计上，

　　每个分隔仓的外侧都做了斜向加强筋连接到底座，即使单个槽位满载较重的金属杆钢笔，加强筋也能分散槽体的承重，避免长期使用后槽体开裂变形。实际使用场景中，这款笔架除了收纳书写笔具，较宽的分隔槽还可放置小型螺丝刀、内六角扳手等微型拆装工具，适配维修工位、手工制作工位的小型工具收纳需求，结构本身没有多余的装饰性特征，所有曲面和结构都服务于功能实现，旋转结构的阻尼力度经过适配调整，旋转时不会出现惯性过大盘带文具甩出的问题，停转后位置稳定，不会出现自行回转的情况。
