双筒铰接式安装支座结构设计

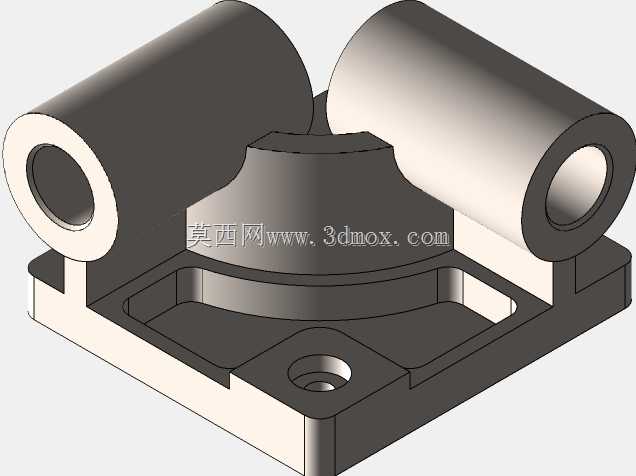

　　在工业自动化生产线的工位定位模块、小型检测设备的传感组件安装工位，这类双筒铰接支座是承担铰接转动、承载侧向载荷的核心连接件，日常工况中需要配合销轴完成相邻部件的角度微调，同时底座要承担整个铰接组件的静载荷与设备运行时的小幅振动载荷，很多入门结构工程师在做CSWP认证练习时，都会接触到这类典型的机加工类零件建模，它的结构特征覆盖了拉伸、切除、圆角、孔特征、阵列等绝大多数常用的Solidworks建模指令，是非常典型的综合练习载体。

　　从实际功能层面拆解，零件上部两个同轴对称布置的空心筒身是核心铰接配合面，筒身的内孔需要与销轴做间隙配合，加工时内孔的圆柱度、两端面的同轴度都有明确公差要求，两个筒身的中心距直接决定铰接组件的转动灵活性，若中心距偏差过大，会出现销轴卡滞、转动阻力过大的问题，长期运行还会出现筒身内壁偏磨的情况。筒身外侧的凸缘结构是为了增加筒身根部的抗弯强度，避免侧向载荷作用下筒身与底座连接处出现应力集中断裂，凸缘与筒身、底座的连接处都做了过渡圆角处理，圆角半径的取值既要满足应力分散的要求，也要兼顾机加工时的刀具可达性，避免出现过小圆角导致加工时需要使用特殊刀具，增加不必要的加工成本。

　　下部的安装底座采用带减重腔的板式结构，中间下沉的矩形空腔一方面是为了减少零件整体重量，降低材料消耗，另一方面也可以在安装时容纳相邻部件的凸起结构，压缩整个组件的安装高度，让整体结构更紧凑。底座四个角的安装区域做了局部加厚处理，每个安装位设置了沉头螺钉孔，安装时螺钉穿过沉头孔将支座固定在设备基板上，沉头孔的深度要保证螺钉安装后头部不高出底座平面，避免与上部转动部件发生运动干涉。底座与上部筒身连接的弧形过渡段，是整个零件的应力集中高发区，设计时通过大半径圆弧过渡分散载荷，避免设备受冲击载荷时连接位置出现开裂。

　　从建模设计的思路来看，做这类零件首先要确定整体的设计基准，一般选择底座的下安装面作为第一基准面，两个筒身的公共轴线作为第二基准，先绘制底座的轮廓草图，拉伸得到底座的基础实体，再绘制中间的减重腔轮廓做切除拉伸，之后以上部连接面为基准绘制筒身的截面轮廓，拉伸得到两个筒身的基础实体，再对筒身做内孔切除、端部倒角处理，之后添加安装孔、过渡圆角、凸缘等细节特征。建模过程中要注意特征的先后顺序，圆角特征尽量放在建模后期添加，避免前期添加圆角导致后续草图绘制时参考面混乱，同时要充分利用对称约束，两个筒身、两侧的安装孔都可以通过镜像特征完成，减少重复建模工作量，也能保证结构的对称性，避免手动绘制出现尺寸偏差。

　　从安装边界来看，这类支座的底座安装孔位间距要匹配设备基板的预留安装孔位置，安装后支座的总高度不能超出设备的内部安装空间，两个筒身的内孔轴线要与底座安装面保持平行，否则铰接后相邻部件的转动平面会出现偏斜，导致运动卡滞。零件的壁厚设计要兼顾强度与轻量化要求，筒身的壁厚要满足销轴配合的强度要求，底座的壁厚要能承受整体载荷，减重腔的侧壁厚度不能过薄，避免加工时出现振刀、使用时出现变形。日常设备维护中，这类支座的筒身内孔需要定期加注润滑脂，减少销轴与孔壁的磨损，安装时要保证两个筒身的同轴度误差在允许范围内，穿销轴时如果出现阻力过大的情况，不能强行敲击，要检查支座的安装位置是否准确、筒身是否存在变形，避免损坏配合面。对于刚接触机械结构设计的从业者来说，拆解这类典型零件的建模逻辑、公差要求、安装注意事项，能快速建立机加工类零件的设计思维，理解结构设计中强度、加工性、装配便利性三者的平衡关系，避免出现只看外观不考虑实际加工装配的设计问题。
