冲击式破碎机用双柱破碎作业锤头结构

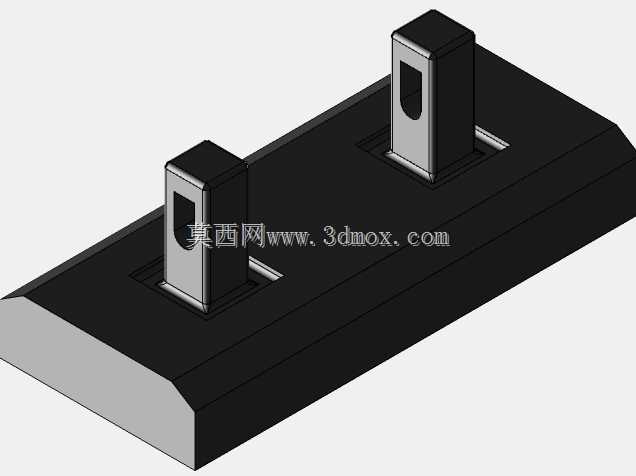

　　在矿山、建材、固废回收等散料破碎处理场景中，冲击式破碎机依靠高速冲击动能完成物料的中细碎作业，破碎锤作为直接与物料接触、传递冲击载荷的核心执行构件，其结构合理性直接决定设备破碎效率、易损件更换周期与出料粒度稳定性。本次设计的双柱式破碎锤，针对传统单锤头作业时冲击载荷集中、基座受力不均导致的局部磨损过快问题，采用对称双冲击柱搭配一体化安装基座的结构形式，两个冲击柱沿基座长度方向对称布置，作业时可同时承接转子传递的冲击动能，在物料进入破碎腔下落过程中，双柱结构可形成两道连续冲击面，避免单锤头结构存在的冲击盲区，减少物料未经有效冲击直接滑出破碎腔的概率，有效提升合格细料的产出占比。

　　从结构设计逻辑来看，冲击柱采用上窄下宽的梯形截面构型，柱身靠近顶端位置开设U型减重槽，在保证柱体整体抗弯、抗冲击强度的前提下，削减非受力区域的材料冗余，降低破碎锤整体转动惯量，减少转子启动与高速运转时的额外载荷损耗；冲击柱与基座采用嵌入式定位安装结构，柱体底部设置定位凸台嵌入基座对应的安装槽内，配合紧固件完成锁紧，相比传统焊接式锤头，该结构可在冲击柱磨损到极限后单独更换柱体部分，无需整体更换基座，大幅降低易损件替换成本。基座整体采用长条形平板构型，底面加工为高精度平面，安装时可与破碎机转子架的安装面完全贴合，基座边缘设置倒角过渡，避免高速运转时应力集中导致的基座开裂问题；基座上的两个安装槽位置度公差控制在0.1mm以内，保证两个冲击柱安装后与转子回转中心的距离一致，避免运转时出现动平衡偏差，减少设备运行过程中的异常振动。

　　从安装边界尺寸来看，基座长度适配主流中型冲击式破碎机的转子安装位宽度，安装孔位间距与现有转子架的固定孔位完全匹配，可直接替换同规格传统破碎锤，无需对转子架进行二次改造；冲击柱的伸出高度经过反复校核，既保证柱体顶端能够到达物料下落的最佳冲击位置，又避免伸出过长导致柱体根部弯矩过大出现断裂风险。作业过程中，破碎锤随转子高速回转，冲击柱的正面迎料面采用加厚设计，针对物料冲刷最剧烈的区域做了圆弧过渡处理，减少物料直角切削带来的磨损，柱体侧面与基座连接处设置加强筋结构，分散冲击载荷带来的应力集中，提升结构抗疲劳寿命。在实际工况适配性上，该结构可应对抗压强度不超过350MPa的各类矿石、建筑垃圾、混凝土块等物料的破碎作业，双柱同步冲击的形式可将单次冲击的有效作用范围提升近40%，在相同转子转速下，物料受冲击频次更高，破碎比更稳定，同时对称的受力结构可降低转子轴承的单侧载荷冲击，延长轴承等核心传动部件的使用寿命。建模过程中对各装配面的公差配合做了明确标注，安装槽与冲击柱凸台采用H7/k6的过渡配合，既保证装配时的定位精度，又避免过盈量过大导致拆卸困难，基座底面的平面度公差控制在0.05mm以内，保证安装后与转子架贴合紧密，不会出现高速运转时的松动窜动问题。
