克莱曼破碎机配套吹风杆结构设计

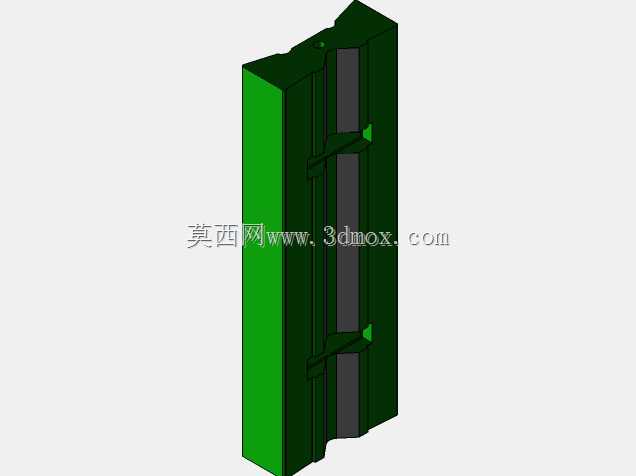

　　在骨料破碎生产线的日常运行中，破碎腔内部的积料卡滞是长期困扰运维人员的常见问题，尤其是克莱曼系列圆锥或颚式破碎机在处理高湿度、高含泥量的矿石原料时，细碎后的骨料容易粘附在腔体内壁、衬板缝隙以及排料口位置，不仅会降低破碎效率，还会造成衬板异常磨损，严重时甚至会引发设备闷车停机。这款配套吹风杆正是针对这一工况痛点设计的专用辅助部件，安装在破碎腔的侧部预留安装位，通过接入高压风路，在破碎作业间隙或连续运行过程中定向喷射高压气流，清理粘附在腔体内壁的积料，避免物料堆积影响破碎间隙的调整精度。从结构设计来看，该吹风杆采用长条形分段式腔体结构，主体沿长度方向设置三个独立的喷吹工位，每个工位对应破碎腔内部易积料的关键区域，

　　喷口朝向经过反复模拟验证，能够覆盖从进料段到排料段的主要粘附区域，避免出现吹清扫死角。杆体主体采用加厚耐磨钢材加工，外侧与物料接触的立面做了加厚耐磨处理，表面硬度处理到HB400以上，能够抵御破碎过程中飞溅骨料的长期冲刷，避免杆体被飞料打穿变形。安装边界方面，该吹风杆的整体截面尺寸适配克莱曼破碎机侧部的标准安装槽位，背部设置有定位卡槽，安装时可直接嵌入腔体侧部的预留安装导轨，不需要对原有破碎机腔体做额外的焊接或打孔改造，拆装更换时只需要松开端部的固定压块即可整体抽出，大幅降低现场运维的更换难度。杆体内部的气路采用等压腔设计，进气口设置在杆体上端部，与车间现有的高压风管路快速接头适配，内部流道做了圆弧过渡处理，

　　避免高压风在流道内部形成紊流造成压损，保证三个喷口的出口风压保持一致，不会出现近端风压过大、远端风压不足的问题。在实际工况适配中，考虑到破碎作业时腔体内存在持续的振动，杆体的连接部位都做了防松设计，喷口位置加装了耐磨的陶瓷衬套，避免高速气流携带的粉尘颗粒长期冲刷喷口造成喷口扩大、风向偏移的问题。不同于普通的外置吹气管，这款吹风杆采用嵌入式安装设计，杆体的外表面与破碎腔内壁保持齐平，不会额外占用破碎腔的有效作业空间，也不会在杆体与腔体的连接位置形成积料死角。在设计过程中，针对不同粒径骨料的粘附特性，喷口的喷射角度做了15度的向下倾斜设计，吹扫下来的积料可以直接顺着倾斜的腔壁滑入排料口，不会出现二次粘附的问题。

　　杆体的分段式结构也方便局部损坏后的更换，单个喷吹段出现磨损后不需要整体更换整根杆体，只需要更换对应的磨损段即可，降低配件的后期使用成本。从安装配合尺寸来看，杆体的长度完全匹配对应型号克莱曼破碎机的腔体高度，上下两端的定位凸台与腔体上的定位凹槽精准配合，安装后不会出现轴向窜动，避免长期振动造成连接部位的风管松动漏气。气路接口处采用硬密封配合，不需要额外加装密封垫片就能耐受1.2MPa的高压风压，避免在破碎作业的高振动环境下出现密封失效漏风的问题。在实际生产线的测试中，加装该吹风杆后，破碎机处理高含泥骨料时的积料清理频率从原来的每2小时人工停机清理一次，降低到每8小时辅助检查一次，设备的连续运行效率提升15%以上，同时因为积料造成的衬板偏磨问题也得到明显改善，衬板的整体使用寿命延长近20%。设计时还充分考虑了现场的恶劣工况，杆体所有的外露棱角都做了圆角倒钝处理，避免安装过程中割伤运维人员，整体结构没有易损的小零部件外露，能够适应矿山现场高粉尘、高振动的作业环境，不会因为粉尘进入部件缝隙造成卡滞或失效。
