对开式滑动轴承下半支撑座结构设计

　　在常规中小型旋转传动设备的布局中，这类下半轴承座是对开式滑动轴承组件的核心承载基体，主要承担径向载荷的传递与轴系的定位约束，常见于轻工输送线、小型机床主轴辅支撑、教学实验台传动单元等对中低速、中等载荷工况有需求的场景，区别于整体式轴瓦结构，对开式的分体设计能大幅降低轴系装配、后期检修维护的操作难度，无需沿轴向整段抽离轴件即可完成轴瓦更换、间隙调整等作业。

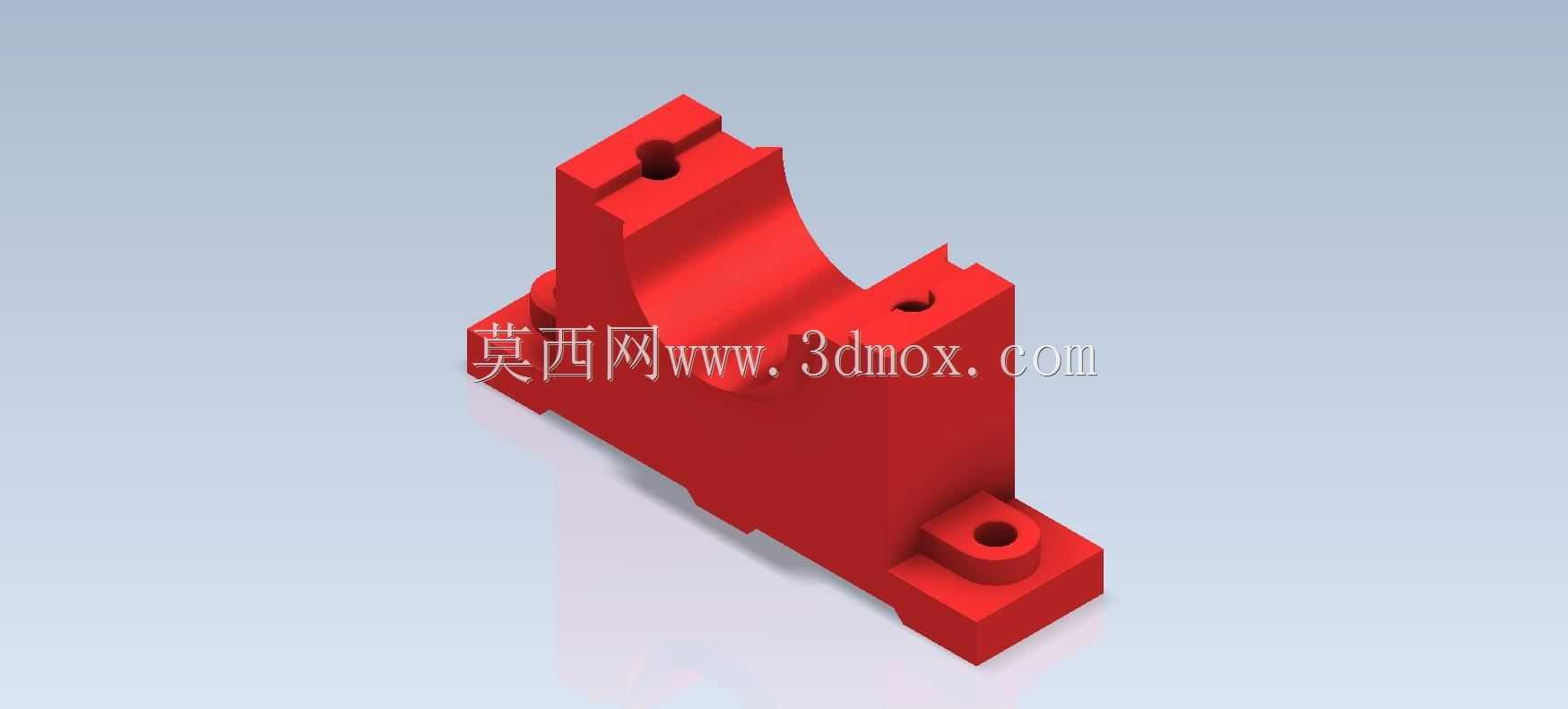

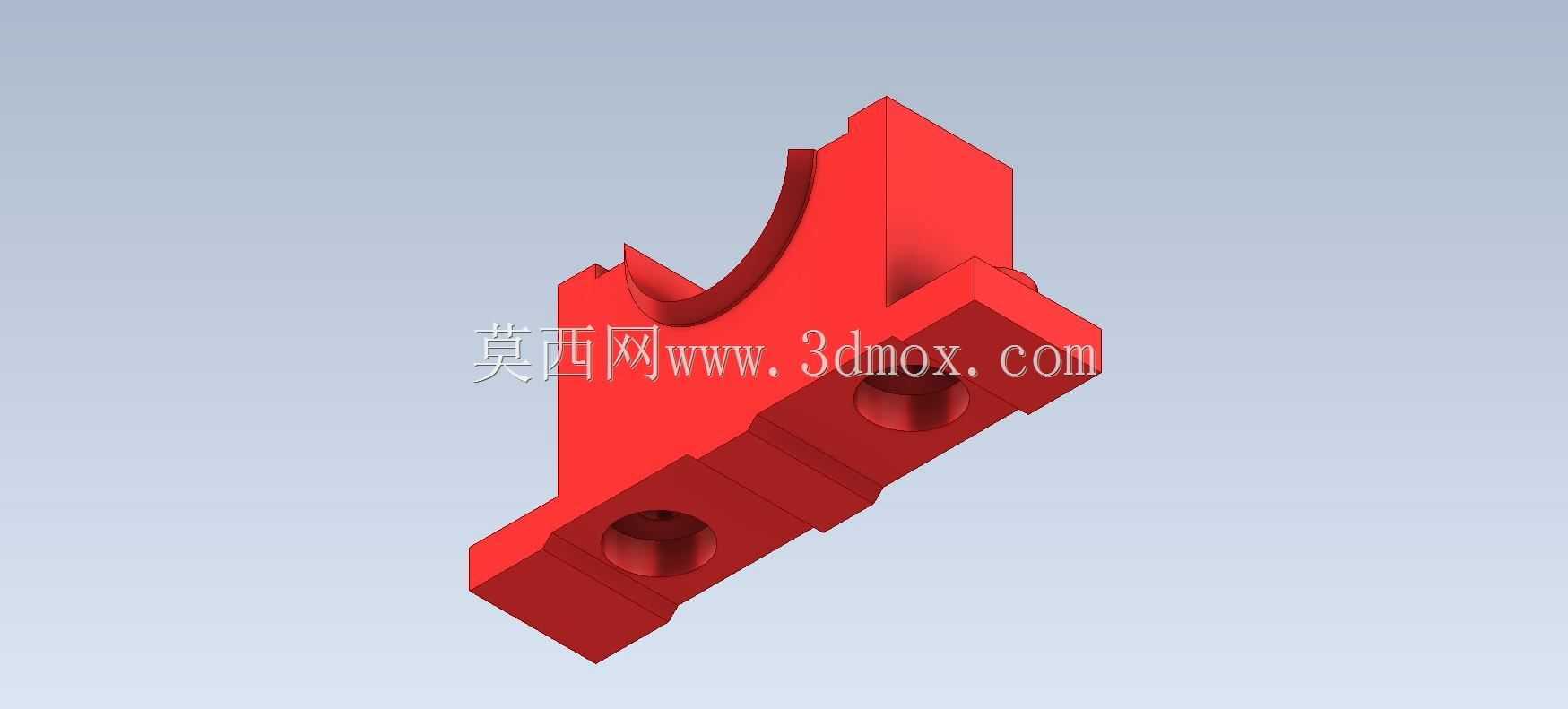

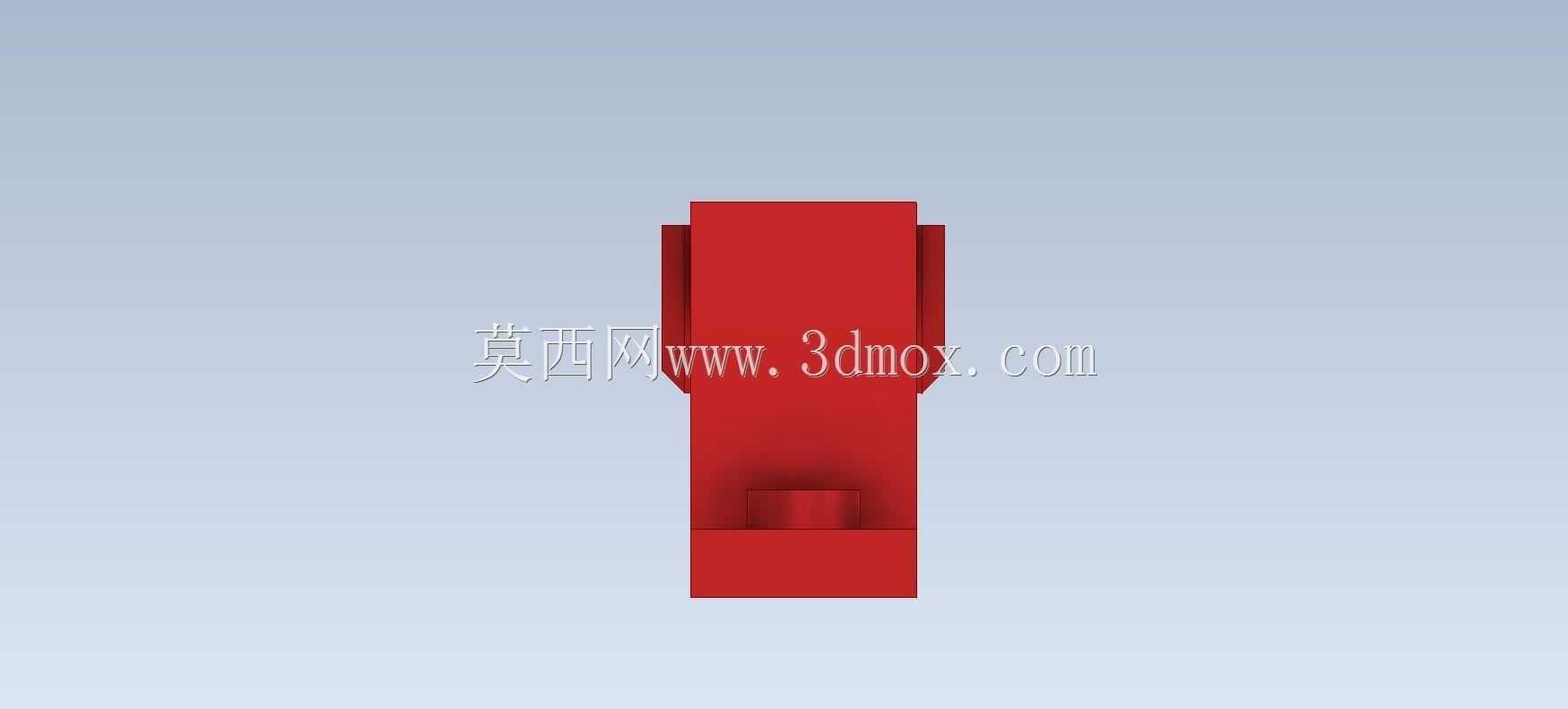

　　从结构功能拆分来看，该部件的上半对接面为半圆弧形内凹面，加工时需要保证弧面的圆柱度公差，与上半轴承座扣合后形成完整的轴瓦安装腔，弧面两侧的凸台结构设置有定位销孔与螺栓过孔，其中销孔用于上下半座合装时的精准对位，避免合装错位导致轴瓦安装偏心，螺栓孔则用于穿装锁紧螺栓，提供足够的合模预紧力，抵消轴系运行时产生的径向分力，防止上下座结合面出现开合缝隙。部件底部的安装底板为整周支撑结构，两侧伸出的耳板上开有沉头安装孔，用于将整个轴承座固定在设备的安装基座上，沉孔设计可以让螺栓头完全沉入孔内，避免突出结构干涉周边零部件布置，同时底板与基座的贴合面需要保证平面度要求，确保安装后轴承座不会出现倾斜，避免轴系运行时产生附加弯矩。

　　设计这类零件时，首先要根据所适配轴颈的直径确定内弧面的公称尺寸，预留出轴瓦的安装厚度空间，通常轴瓦与座孔之间采用过渡配合，保证轴瓦装入后不会出现周向转动或轴向窜动。结合面的位置需要设置在轴颈水平中心面略偏下的位置，避免轴系受载后结合面处出现应力集中导致的座体变形，两侧的连接凸台厚度需要根据额定径向载荷计算螺栓预紧力后确定，保证螺栓锁紧后凸台不会出现压溃变形。底部安装孔的跨距需要匹配通用设备安装基座的预留孔位标准，通常会留出足够的调整余量，方便现场安装时的位置微调，底板的厚度需要满足整体刚度要求，避免螺栓锁紧时底板出现翘曲，导致轴承内孔变形卡滞轴件。

　　从安装边界来看，这类零件的整体高度需要匹配轴系的中心高要求，安装后轴颈的中心高度误差需要控制在允许范围内，避免与相连的传动部件出现不同心问题。两侧连接螺栓的间距不能过大，否则会导致结合面中部的压紧力不足，运行时容易出现润滑油渗漏的问题，也不能过小，避免螺栓距离内弧面太近，削弱座体的结构强度。底部安装孔的孔径通常比所用安装螺栓大1-2mm，给现场安装留出位置补偿量，抵消基座加工时的孔位误差。零件的所有棱边都需要做倒角处理，尤其是内弧面的两端口位置，避免安装轴瓦时刮伤轴瓦外表面，结合面处需要保证表面粗糙度要求，合装后局部缝隙不能超过规定值，防止润滑油从结合面泄漏。

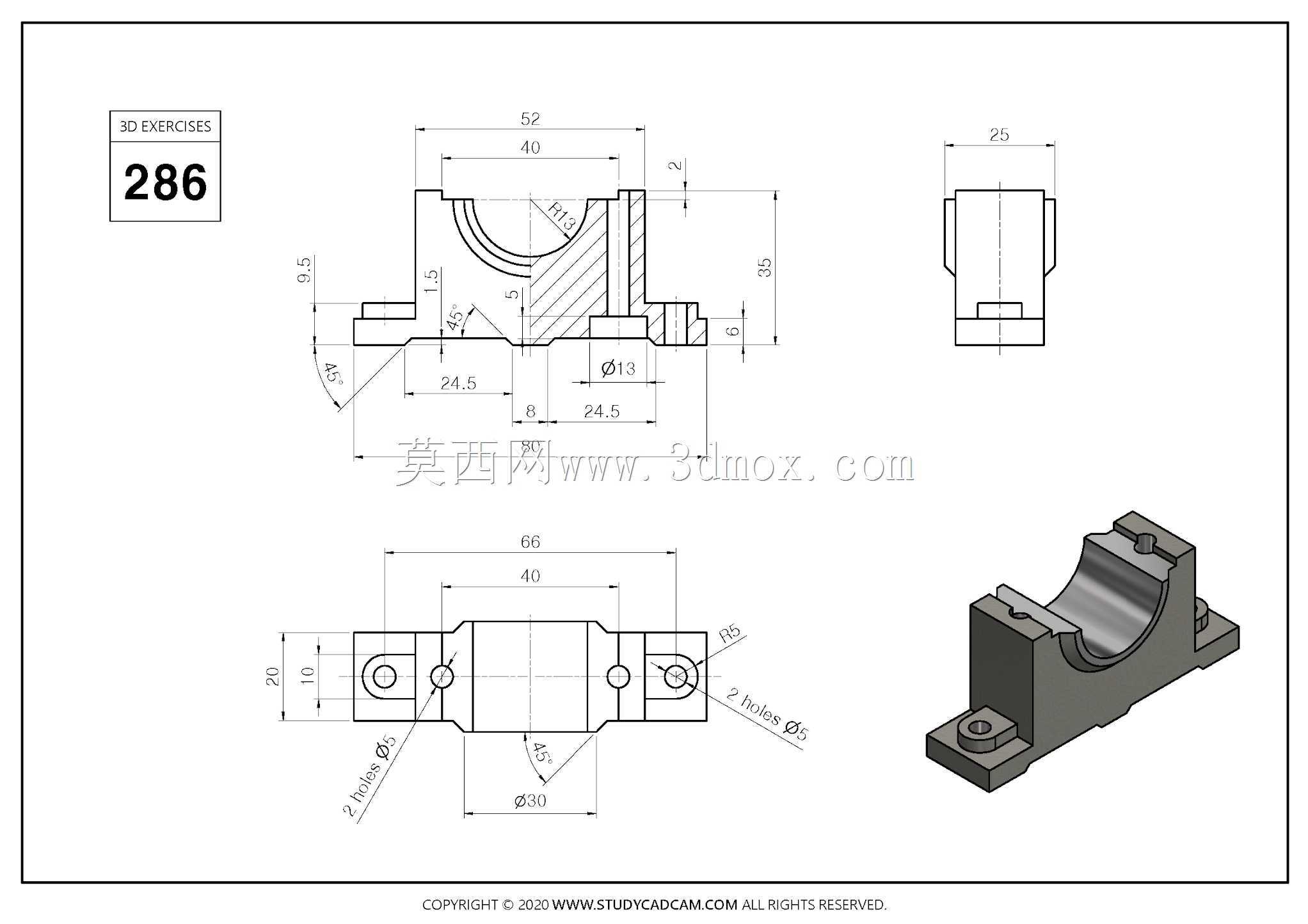

　　在实际建模练习过程中，这类零件涵盖了拉伸、切除、倒角、孔特征等常用机械建模命令，同时需要兼顾结构合理性与加工工艺性，比如凸台与主体的连接处需要设置铸造圆角，避免应力集中，所有的孔特征都要考虑加工时的刀具退刀空间，底部安装面与上部弧面的位置公差需要在建模时通过基准约束保证，避免后续出工程图时出现尺寸链矛盾。这类零件虽然结构不算复杂，但却是机械传动系统中不可或缺的基础支撑部件，其设计合理性直接影响整个轴系的运行稳定性与使用寿命，建模过程中需要始终结合实际工况的受力特点与安装要求，不能只追求外形相似而忽略结构的工程实用性。
