金属材质长槽带孔定位托架结构设计

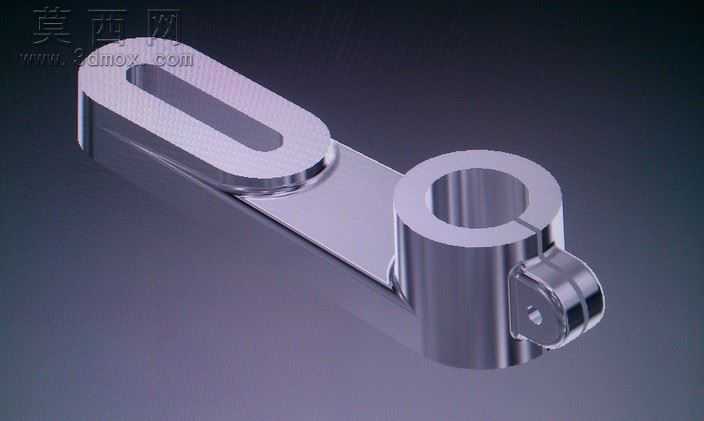

该定位托架采用Autodesk Inventor软件完成全参数化三维建模，建模过程遵循机械零件设计的基准统一原则，首先以安装孔的中心轴线作为主设计基准，依次搭建各结构特征的草绘平面，保证各部分尺寸的关联性与可修改性。模型整体采用一体化结构设计，一端为长圆形调节槽结构，槽体边缘做了等半径圆角过渡处理，既消除了锐边应力集中隐患，也能满足安装时的位置微调需求，适配不同安装间距的装配场景；另一端为带侧置锁紧凸台的圆筒状轴孔结构，轴孔内壁设计为光滑圆柱面，可与对应直径的转轴或定位销轴形成间隙配合，侧置的凸台结构预留了锁紧件安装位，可实现装配后的位置锁止，避免工作过程中出现相对窜动。建模过程中对各连接过渡区域均做了圆角处理，还原了真实五金零件的工艺特征，避免出现尖锐棱角。材质渲染阶段选用抛光金属材质，调整材质的反射率、粗糙度与环境光遮蔽参数，模拟出不锈钢机加工零件的金属光泽与表面质感，渲染时采用三点布光方案，主光源从侧上方投射突出结构轮廓，辅光源补光消除暗部死黑，环境光提供整体漫反射效果，最终呈现的渲染图清晰展现了零件的结构细节与金属质感。结构设计上兼顾了定位精度与安装灵活性，长槽结构可实现横向位置调节，圆筒轴孔可提供稳定的回转或套接定位，整体结构无冗余设计，各部分壁厚均匀，符合金属切削加工的工艺要求，可直接用于机械装配中的工件定位、部件支撑等场景，建模过程中所有特征均保留完整参数，可根据实际装配需求快速调整槽长、孔径、整体长度等关键尺寸，适配不同的使用工况。
