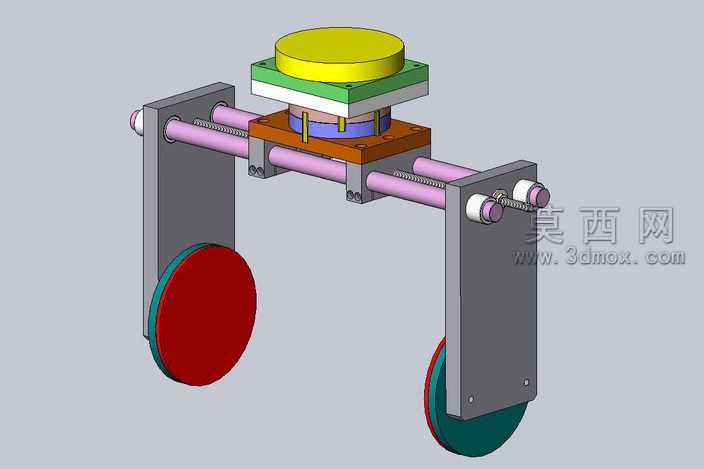

本作品为双轮同步夹持工装的三维结构设计,整体采用三维参数化建模方式完成全零件建模与总装配合,建模过程中严格遵循机械设计的公差配合规范,对每一处连接结构、运动副都做了精准的约束定义,确保整体机构的运动逻辑符合实际生产使用需求。从结构布局来看,该夹持器顶部设置有标准安装法兰接口,可直接对接自动化生产线的执行端或固定安装工位,法兰下方依次设置有定位垫板、传动承载座,核心传动部分采用双平行光轴搭配丝杆的传动结构,光轴承担导向承载作用,丝杆负责驱动两侧夹臂做同步对向运动,保证两侧夹持轮的运动行程完全对称,避免夹持过程中出现工件偏位的问题。两侧夹臂采用立式悬臂结构设计,下端安装有带缓冲层的圆形夹持轮,轮体表面设置有弹性缓冲材质层,既可以保证夹持过程中与工件表面的接触摩擦力,避免夹持打滑,又能防止刚性接触刮伤工件表面,适配不同表面材质的工件夹持需求。建模过程中对不同零件做了明确的材质区分与渲染设置:顶部法兰及承载座采用金属钢材质渲染,呈现哑光金属质感;传动光轴与丝杆做了表面抛光处理的金属质感渲染,体现传动件的加工精度;夹臂主体采用铸铁材质的深灰色哑光渲染,凸显结构件的厚重稳定感;夹持轮的缓冲层采用红色橡胶材质渲染,弹性轮芯采用深绿色硬质工程塑料渲染,不同材质的视觉区分清晰,能够直观展现各部件的功能属性。设计思路上,该夹持器重点考虑了夹持动作的同步性与夹持力的均匀性,双丝杆联动的传动方式可以保证两侧夹持轮的进给速度完全一致,配合光轴的高精度导向,能够实现对圆形、盘类等规则工件的稳定对中夹持,同时悬臂式的夹臂设计预留了充足的工件避让空间,可适配不同直径尺寸的工件夹持作业,整体结构紧凑,传动路径简洁,没有冗余的结构设计,既可以作为独立的手动夹持工装使用,也可以搭配驱动电机改造为自动化夹持执行机构,适配五金加工、工件转运、装配定位等多种生产场景的使用需求。建模过程中还对所有运动部件做了干涉检查,验证了夹臂在全行程运动过程中不会与其他固定部件发生碰撞,各连接位置的紧固件安装位置都预留了充足的操作空间,方便后续的装配与维护作业。
