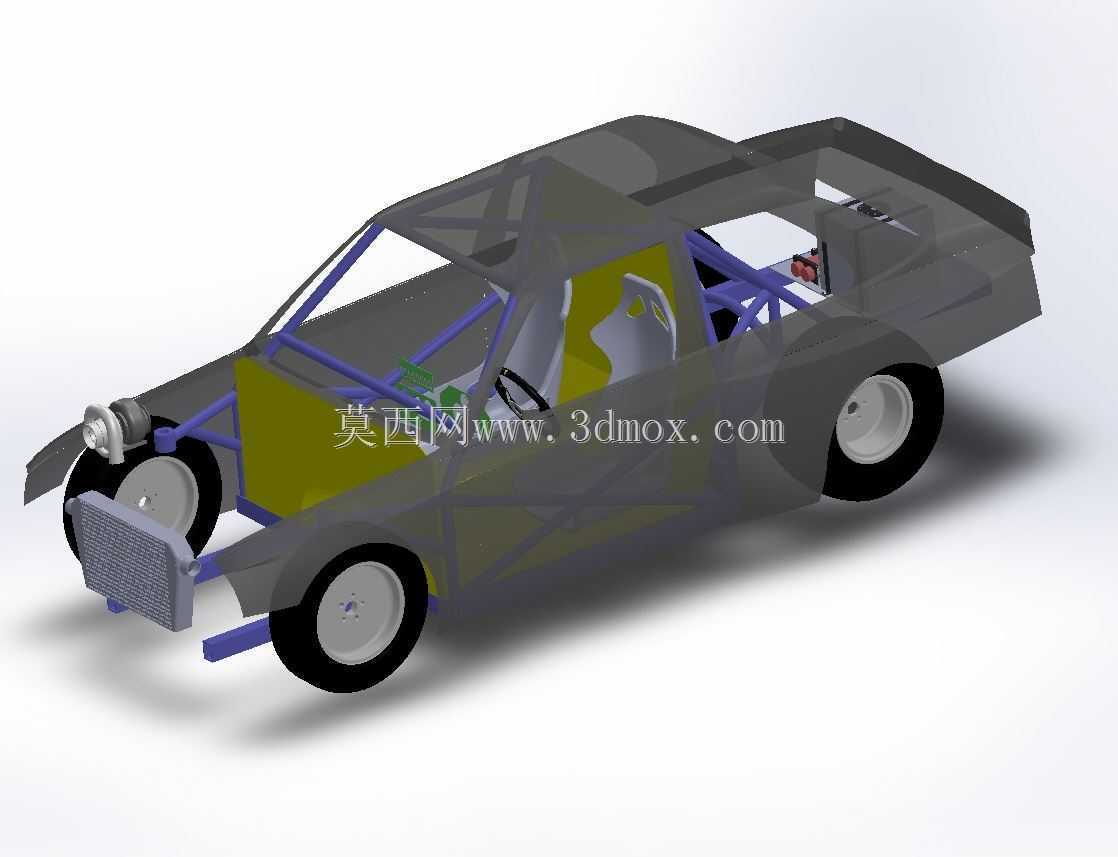

宝马E30赛车钢管车架车身结构设计

　　这套三维结构针对经典后驱车型的赛道化改装场景设计，核心围绕场地竞速、漂移赛事的车身刚性需求搭建，区别于原厂量产车的承载式车身结构，采用钢管桁架式主受力框架，适配专业赛事的安全规范与性能升级需求。从实际赛事应用来看，这类结构主要用于民间赛道日改装车、入门级漂移赛车的搭建，可替换原厂锈蚀老化的车身底板与受力结构，在车辆发生碰撞时通过钢管框架的形变吸收冲击能量，为驾驶舱预留足够的生存空间，同时大幅提升车身抗扭刚度，避免激烈驾驶时车身形变对悬挂几何、转向精度造成的干扰。

　　设计过程中首先确定了驾驶舱的核心边界，以原厂车身的A柱、B柱、门槛梁位置为基准，主防滚环采用大直径无缝钢管弯制，位置刚好处于驾驶员肩部后方，既满足赛事规则中防滚架与头盔的最小间距要求，又不会过多占用驾驶舱内部空间，适配常规赛车座椅与多点式安全带的安装点位。前舱部分的钢管结构直接延伸至前减震塔位置，替代原厂的冲压焊接减震塔，可直接适配改装绞牙减震的安装座，同时预留了发动机、变速箱、冷却系统的安装空间，前纵梁位置的钢管采用斜向交叉布局，在正面碰撞时可将冲击力分散至整个车架结构，避免局部应力集中导致的框架断裂。

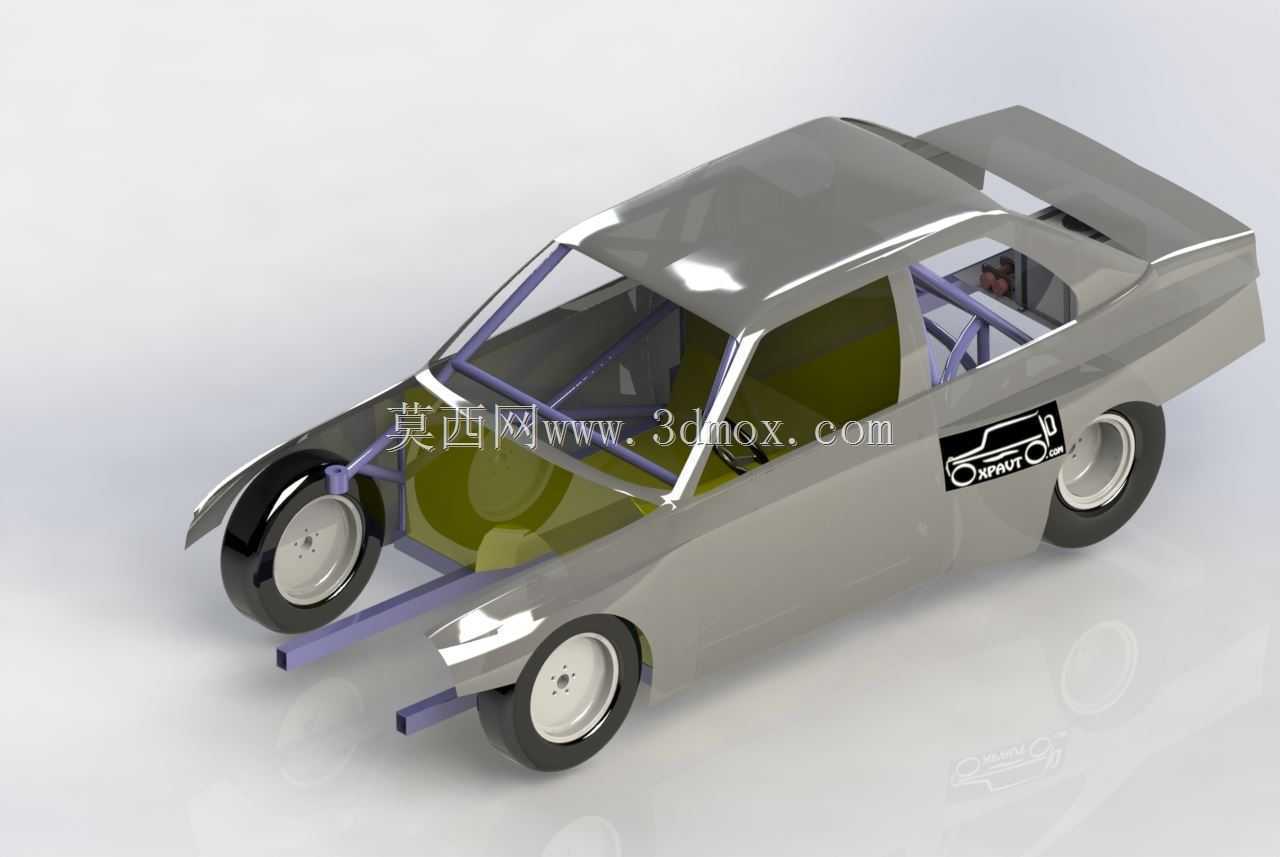

　　车身覆盖件部分保留了原厂E30的经典三厢轿车外形轮廓，车门、引擎盖、尾箱盖的安装点位与原厂车身保持一致，可直接适配市售的原厂外观覆盖件或轻量化碳纤维改装件，降低改装过程中的配件采购成本。车架底部的钢管布局预留了排气系统、燃油管路、刹车管路的走管空间，横向加强梁的位置避开了油箱、差速器等核心部件的安装区域，同时可作为底盘护板的安装基座，在赛道行驶时避免路面碎石击伤底盘部件。

　　从安装边界来看，整套车架的轮距、轴距参数与原厂E30车型完全一致，可直接适配原厂的悬挂摆臂、转向机、后桥差速器等部件，无需额外制作转接座，降低改装的加工难度。驾驶舱内部的钢管接口预留了仪表台、方向盘柱、踏板组的安装点位，油门、刹车、离合踏板的安装位置与原厂保持相同的人机工程学角度，驾驶员无需重新适应操作姿态。车架后部的结构直接连接后桥安装座，斜向支撑钢管从后减震塔位置延伸至主防滚环，大幅提升车尾的抗扭刚度，在漂移过弯时可让车尾的动态响应更加直接，减少车尾的多余形变导致的操控滞后。

　　设计时还考虑了日常维护的便利性，前舱的钢管框架预留了足够的手部操作空间，可在不拆卸大量覆盖件的情况下完成火花塞更换、机油滤芯更换等常规保养操作，发动机机脚的安装位置可适配多款直列四缸、直列六缸的改装发动机，满足不同动力升级方案的需求。门槛位置的钢管采用双层结构，外层可安装铝合金侧裙，侧面碰撞时可通过双层钢管的形变吸收能量，同时作为千斤顶的支撑点位，方便赛事过程中的快速换胎操作。

　　整个结构的受力经过反复校核，每个钢管的连接节点都采用相贯线切割后满焊处理，避免应力集中导致的焊缝开裂，所有钢管的管径、壁厚选择都经过抗扭、抗弯强度计算，在保证结构强度的前提下尽可能降低车架自重，相比原厂冲压焊接车身可减重近两百公斤，大幅提升车辆的推重比。车身的风窗安装点位与原厂保持一致，可直接安装原厂前挡风玻璃与侧窗玻璃，满足上路行驶的法规要求，也可根据赛事需求替换为轻量化聚碳酸酯车窗，进一步降低车重。
