DIN标准陡峭锥夹持器结构设计

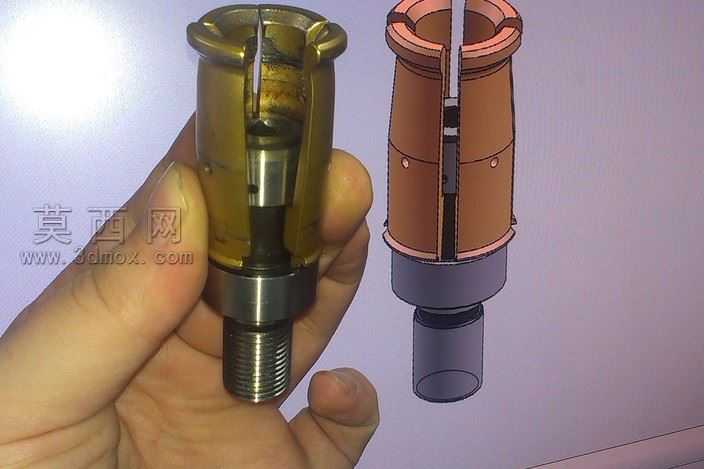

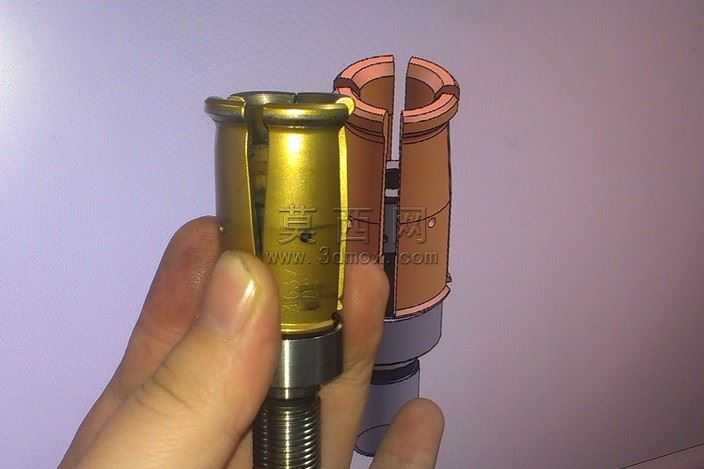

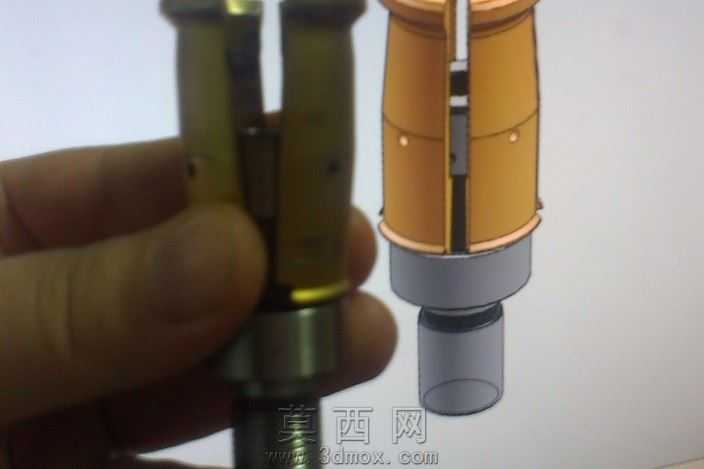

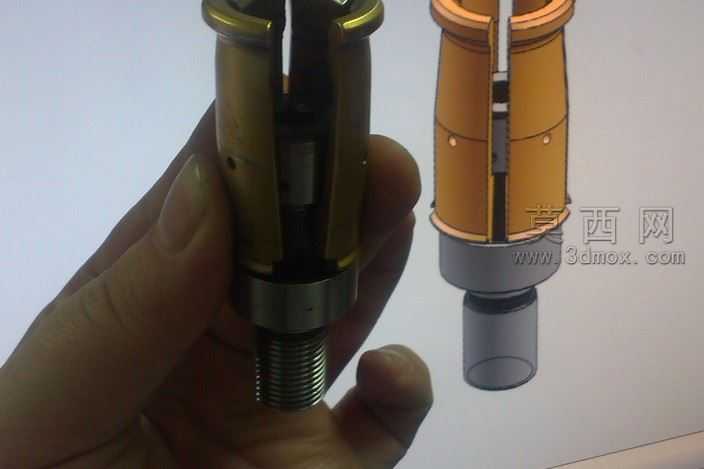

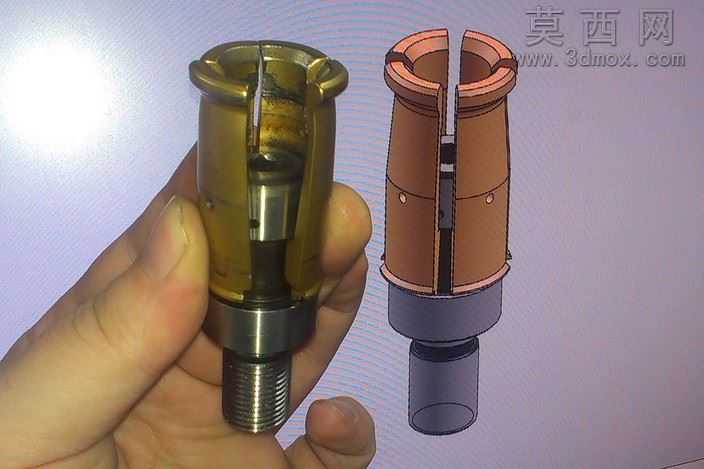

本模型为适配ATC自动换刀系统的DIN标准陡峭锥夹持器，建模过程严格遵循DIN锥度接口的标准尺寸规范，先通过草图绘制夹持器的整体轮廓基准，确定外锥面的锥度参数、内孔的同轴度公差基准，再通过旋转特征生成主体的基础回转结构，针对夹持器的分瓣弹性结构，采用拉伸切除结合阵列的方式完成周向均匀分布的开槽设计，保证每瓣夹爪的形变余量一致。建模阶段重点还原了夹爪端部的锁紧导向结构、中部的弹性形变槽、尾部的螺纹连接段，所有配合面的尺寸公差均按照机械加工的实际要求预留，确保锥面配合时的贴合度满足锁紧力传递需求。材质设置上，主体夹爪部分采用合金结构钢材质，添加了轻微的表面氧化质感，还原实物经过热处理后的金属色泽，尾部螺纹段添加了切削加工后的纹理细节，内部的弹性元件采用弹簧钢材质，设置了对应的金属反光属性，渲染阶段采用手持实物对照的视角，将三维模型与实物同框展示，通过环境光模拟车间自然光效果，突出金属部件的质感对比，同时清晰呈现分瓣结构的开合形态。结构设计上，该夹持器依靠陡峭锥面的配合实现自锁，当拉钉拉动夹持器尾部时，分瓣夹爪沿锥面轴向移动，径向收缩抱紧刀具锥柄，松开时反向移动即可让夹爪在自身弹性作用下张开，完成刀具释放，建模时特意还原了夹爪内壁与刀具锥柄的配合接触面，以及外部套筒的锥面导向结构，确保整个运动过程的结构逻辑符合实际ATC换刀机构的工作原理，所有活动部件的配合间隙均按照实际装配要求设置，可直接用于机构运动仿真演示，直观展示陡峭锥夹持器的锁紧与松开动作逻辑，为机床自动换刀机构的设计、教学演示提供精准的三维参考模型。
