CSWP认证考试Seg1段测试练习结构件

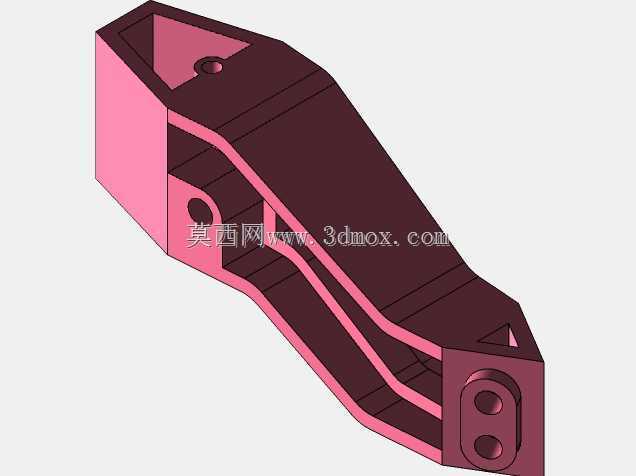

　　该结构件为CSWP认证考试第一段实操考核的典型练习样件，核心用于SolidWorks技能水平测评的建模实操训练，也可作为机械类专业三维建模课程的随堂练习素材，帮助学习者掌握复杂异形结构件的草图绘制、特征创建、尺寸约束与参数化调整技能，熟悉认证考试的建模思路与评分要点。从实际应用场景来看，这类异形镂空结构件常作为小型传动机构的连接摇臂、检测设备的传感安装支架、轻工自动化设备的连杆构件使用，在需要兼顾轻量化与结构强度的往复运动机构中较为常见，能够在有限安装空间内完成动力传递、部件定位、载荷承载的多重作用。

　　从功能特性上看，该构件采用双侧镂空的层叠式结构设计，在保证整体抗弯、抗扭刚度的前提下大幅削减了零件自重，减少运动过程中的惯性负载，适配高速往复运动的工况需求。构件两端分别设置了不同规格的安装孔位，一端为带沉台的单安装孔，用于与固定端的销轴或螺栓配合实现铰接定位，另一端为双同轴孔结构，可与执行端的连接轴配合传递动力，孔位的同轴度、端面垂直度公差直接影响机构的运动平顺性，建模过程中需要严格保证孔位的位置精度与形位公差要求。构件中段的弧形过渡曲面既避免了应力集中问题，也优化了力的传递路径，让载荷能够沿着构件的主体框架均匀分布，减少局部应力过大导致的断裂失效风险。

　　设计思路上，该零件的建模过程遵循从基础草图到高级特征的递进逻辑，首先需要根据给定的尺寸参数绘制主体截面草图，通过拉伸特征创建零件的基础实体，之后利用切除拉伸特征完成双侧镂空结构的创建，过程中需要注意草图的完全约束，避免出现过定义或欠定义的问题，这也是CSWP考试中重点考察的建模习惯。针对两端的安装孔位，需要采用异形孔向导或者拉伸切除的方式创建，同时保证孔位与安装端面的垂直关系，对于构件上的圆角过渡特征，需要按照工艺要求设置合理的圆角半径，避免出现圆角半径过大导致的壁厚不均、或者半径过小无法起到应力缓释作用的问题。整个建模过程需要合理规划特征树的顺序，将关键尺寸设置为全局变量，方便后续参数修改时的快速调整，这也是参数化建模的核心要求，能够大幅提升设计变更的效率。

　　从安装边界与尺寸适配角度来看，该构件的整体外轮廓为长条形异形结构，安装时需要预留足够的摆动空间，避免运动过程中与周边其他构件发生干涉。两端安装孔的中心距是核心安装尺寸，直接决定了机构的传动比与运动行程，选型替换时需要严格匹配该尺寸参数。构件的壁厚设计经过力学校核，在常规的轻载传动工况下能够满足强度要求，若应用于载荷更大的场景，可在镂空区域增设加强筋结构提升整体刚度，建模时可通过编辑特征参数快速完成结构调整。零件的各个端面均设置了合理的拔模斜度，若采用注塑或者3D打印工艺加工，能够顺利完成脱模，若采用机加工工艺生产，可根据加工要求调整拔模参数，适配铣削加工的工艺需求。在实际建模练习中，还需要结合质量属性测量的要求，准确设置零件的材料密度，完成质量、质心位置的测算，这也是CSWP考试中的常见考核点，能够检验建模者对软件基础功能的掌握程度。
