家具连接紧固五金组件结构设计

　　这套五金组件主要面向板式家具的装配场景，覆盖柜体、书桌、衣柜等常见民用与办公家具的板件连接需求，是当前拆装式家具主流的隐形紧固方案，能够在不破坏板材外观完整性的前提下，实现多块刨花板、密度板、多层实木板的垂直与水平拼接，适配16mm、18mm两种通用家具板材厚度，满足家具批量生产、运输拆装、现场组装的全流程需求。

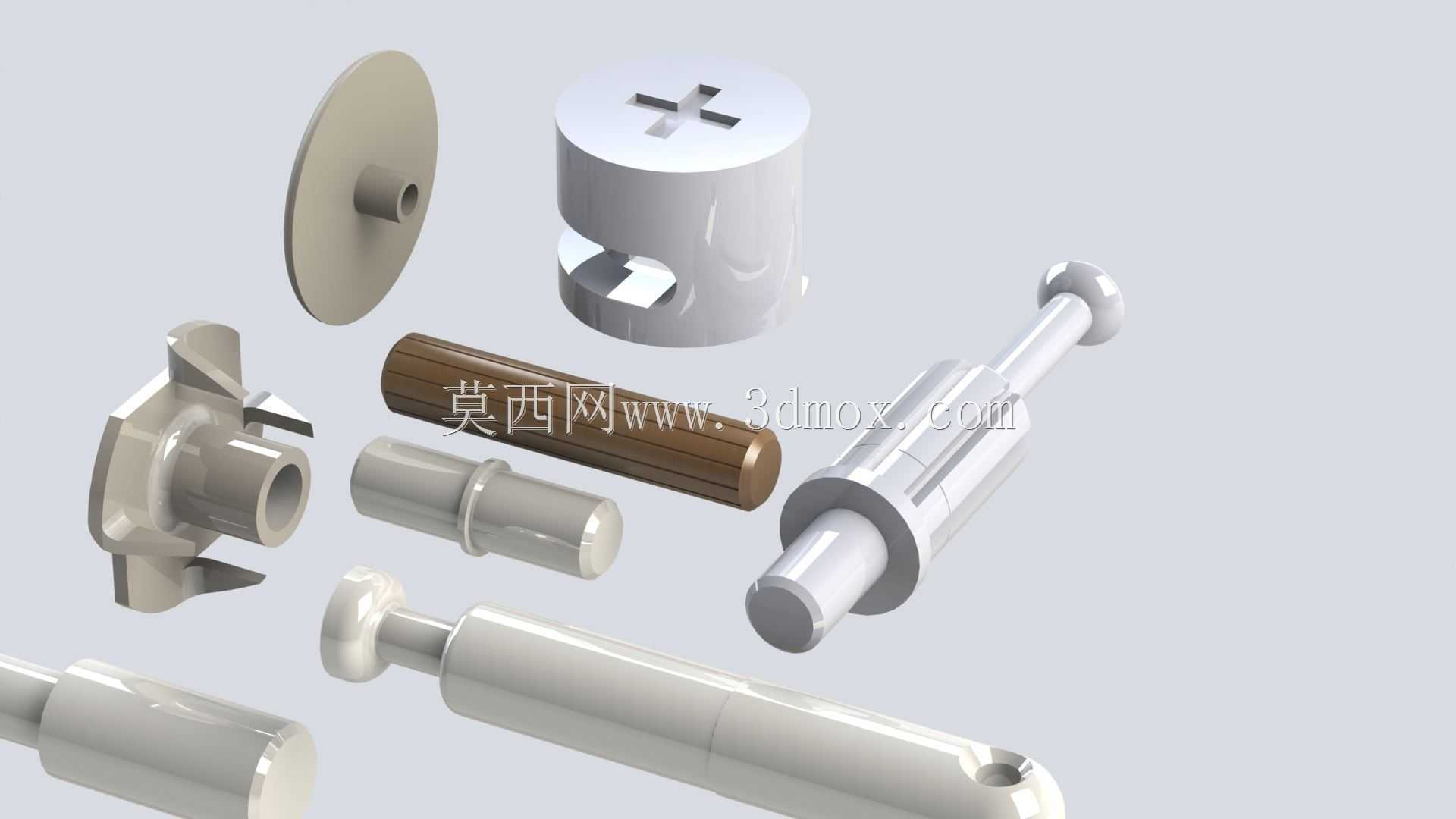

　　从功能特性来看，整套组件包含偏心锁紧件、预埋螺母、连接螺杆、隔板支撑销、木纹装饰盖帽等多个独立零件，各零件配合形成完整的连接链路：预埋螺母预先压入板材的预钻孔内，为连接螺杆提供内螺纹咬合基础，避免直接在木质板材上攻丝导致的滑牙、握钉力不足问题；连接螺杆一端拧入预埋螺母，另一端穿入相邻板材的过孔后卡入偏心轮的卡槽内，旋转偏心轮即可拉动螺杆实现两块板材的拉紧锁合，锁紧后板件拼接缝隙可控制在0.1mm以内，无明显错位；隔板支撑销可直接卡入板材侧孔，为活动层板提供稳定支撑，单销承重可达8kg，满足常规储物隔板的载荷需求；木纹装饰盖帽用于遮盖偏心轮的安装孔位，可匹配不同家具的饰面纹理，提升成品外观一致性。

　　设计过程中优先考虑了装配容错性与安装效率，所有零件的配合公差均按照家具行业的板材钻孔精度设定，偏心轮的导程角设计为15度，仅需旋转180度即可完成锁紧操作，无需额外工具校准，普通安装人员无需专业培训即可完成整柜装配；连接螺杆的头部做了导向倒角处理，穿入过孔时不会刮伤孔壁，即使板材钻孔存在±0.2mm的位置偏差，也能顺利卡入偏心轮卡槽，降低生产环节的钻孔精度要求，减少板材报废率。

　　安装边界方面，偏心轮的安装孔直径为15mm，孔深为13mm，距离板材边缘的定位尺寸为34mm，适配18mm厚板材时不会出现打穿板面的问题；连接螺杆的过孔直径为8mm，与预埋螺母的安装孔同轴度偏差允许范围为0.3mm，预埋螺母的外径为10mm，压入板材后的外露高度为0，不会影响板件贴合；隔板销的卡入段直径为5mm，适配行业通用的5mm排钻钻孔，插入深度为12mm，支撑段长度为10mm，层板放置后不会出现滑脱问题。

　　实际应用中，这套连接组件可替代传统的铁钉、自攻螺丝连接方式，家具成品可反复拆装3次以上而不损失连接强度，适合电商渠道销售的拆装式家具，能够大幅降低运输过程中的包装体积与物流成本，同时避免传统连接件外露导致的家具外观瑕疵，所有金属零件均采用镀锌防锈处理，在常规室内湿度环境下不会出现锈蚀、氧化问题，塑料盖帽采用ABS材质，表面做木纹转印处理，与板材饰面的色差可控制在肉眼难以分辨的范围，满足中高端家具的外观要求。
