可调节角度多功能健身训练凳结构设计

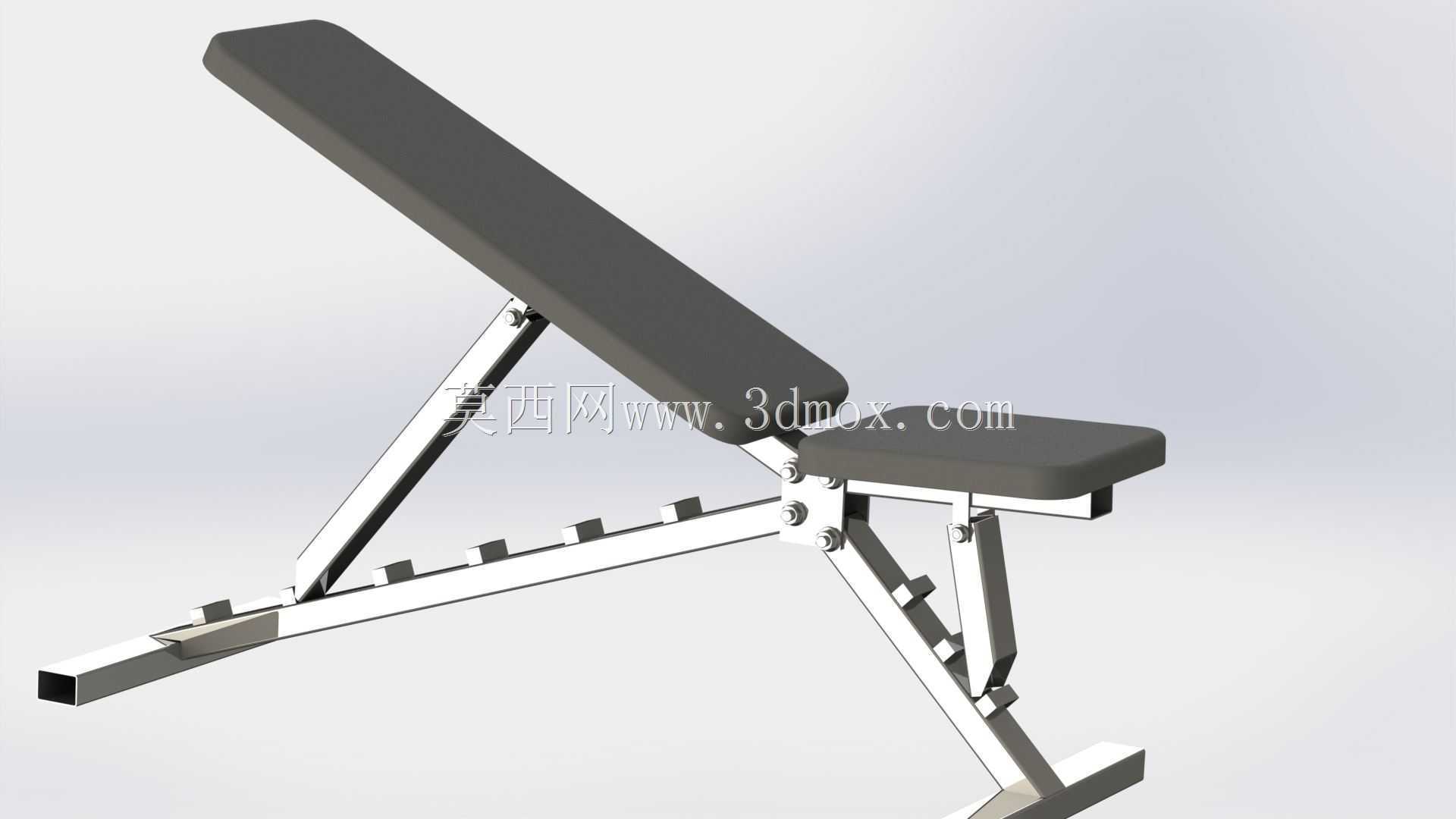

　　这款可调式健身训练凳的结构设计，核心围绕商用与家用健身场景的力量训练需求展开，覆盖平板卧推、上斜卧推、坐姿肩推、仰卧臂屈伸、俯身单臂划船等十余种自由力量训练动作的支撑需求，可搭配杠铃、哑铃、弹力带等多种训练配件使用，适配不同身高、不同训练阶段用户的动作姿态要求。从结构设计逻辑来看，整体采用分体式凳面布局，分为长条形主靠板与短条形座板两个独立支撑单元，主靠板承担训练过程中用户躯干背部的支撑载荷，座板承担臀部与大腿上段的支撑载荷，两个凳面均采用内部钢质衬板外包高弹发泡层的结构，钢质衬板厚度满足150kg静载荷下挠度不超过2mm的强度要求，发泡层密度兼顾支撑性与使用舒适度，避免长期使用出现塌陷变形。角度调节机构采用多档位棘齿卡位结构，

　　主靠板的调节支架上加工有等间距分布的卡位槽，搭配铰接式锁止插销实现角度快速切换，可实现从0度平板状态到75度近直立坐姿状态的多档位角度调节，档位切换时仅需向上提拉锁止手柄即可解除卡位，调整到目标角度后松开手柄即可自动锁止，锁止结构的抗剪切强度满足大重量训练时的载荷冲击要求，不会出现训练过程中档位滑脱的风险。底部支撑框架采用矩形钢管焊接成型，整体框架呈前宽后窄的梯形布局，前端支撑腿向外延伸出足够的支撑跨度，避免用户在做大重量卧推时凳体出现侧翻或后倾，底部支撑脚位置加装防滑橡胶垫，既可以避免训练过程中凳体滑动，也能减少金属框架与地面接触产生的磕碰划伤与噪音。从安装边界与外形尺寸来看，整体处于平板状态时总长度约1250mm，

　　总宽度约350mm，凳面距离地面的高度约450mm，这个高度符合绝大多数用户训练时的脚部落地支撑要求，不会出现凳面过高导致脚部悬空、或者凳面过低导致起身发力困难的问题；当主靠板调整到最大倾斜角度时，整体竖向高度约1100mm，安装使用时仅需预留周边各300mm的操作空间即可，无需额外的固定安装工序，整体放置在平整地面上即可使用，移动时可通过前端的支撑梁作为抬升把手，单人即可完成位置转移。铰接位置的连接均采用带防松螺母的高强度螺栓，螺栓预紧力经过合理设定，既保证铰接转动的顺畅度，也避免长期使用出现连接松动，所有金属框架的棱边均做了圆角倒钝处理，避免训练过程中剐蹭用户皮肤或划破训练服饰。在结构强度校核阶段，

　　针对最恶劣的载荷工况——即用户负重120kg做上斜卧推时的冲击载荷，对调节卡位、铰接点、支撑框架的应力分布做了模拟验证，所有受力位置的安全系数均达到3倍以上，满足长期高频使用的强度要求，不会出现结构变形或断裂的风险。凳面的倾斜角度档位设置经过实际训练姿态验证，每个档位对应的角度都匹配对应训练动作的最佳姿态，比如30度档位适配上斜胸肌训练，45度档位适配肩部推举训练，0度平板档位适配平板卧推、仰卧臂屈伸等训练动作，无需额外搭配垫块即可完成绝大多数上肢推类、拉类力量训练动作的姿态支撑。座板的角度同样做了小范围的适配调整，当主靠板角度抬升时，座板会同步形成微小的向上倾斜角度，避免用户在大角度靠位训练时出现身体下滑的问题，这个联动结构通过两个凳面铰接点的连杆机构实现，无需单独调整座板角度，操作逻辑简单，普通用户无需阅读说明即可快速上手调节。
