带USB-A与USB-C接口的嵌入式法式电源插座

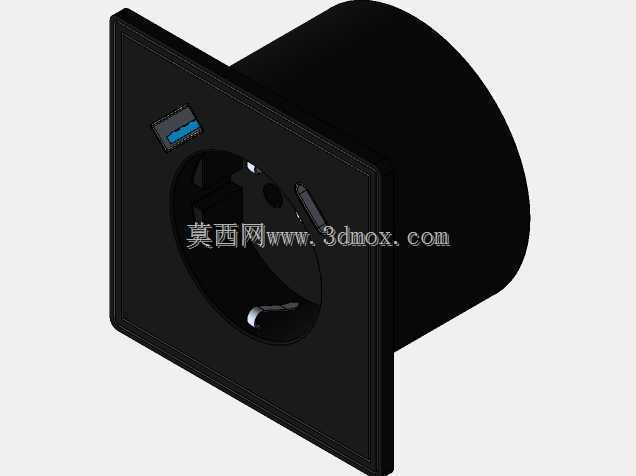

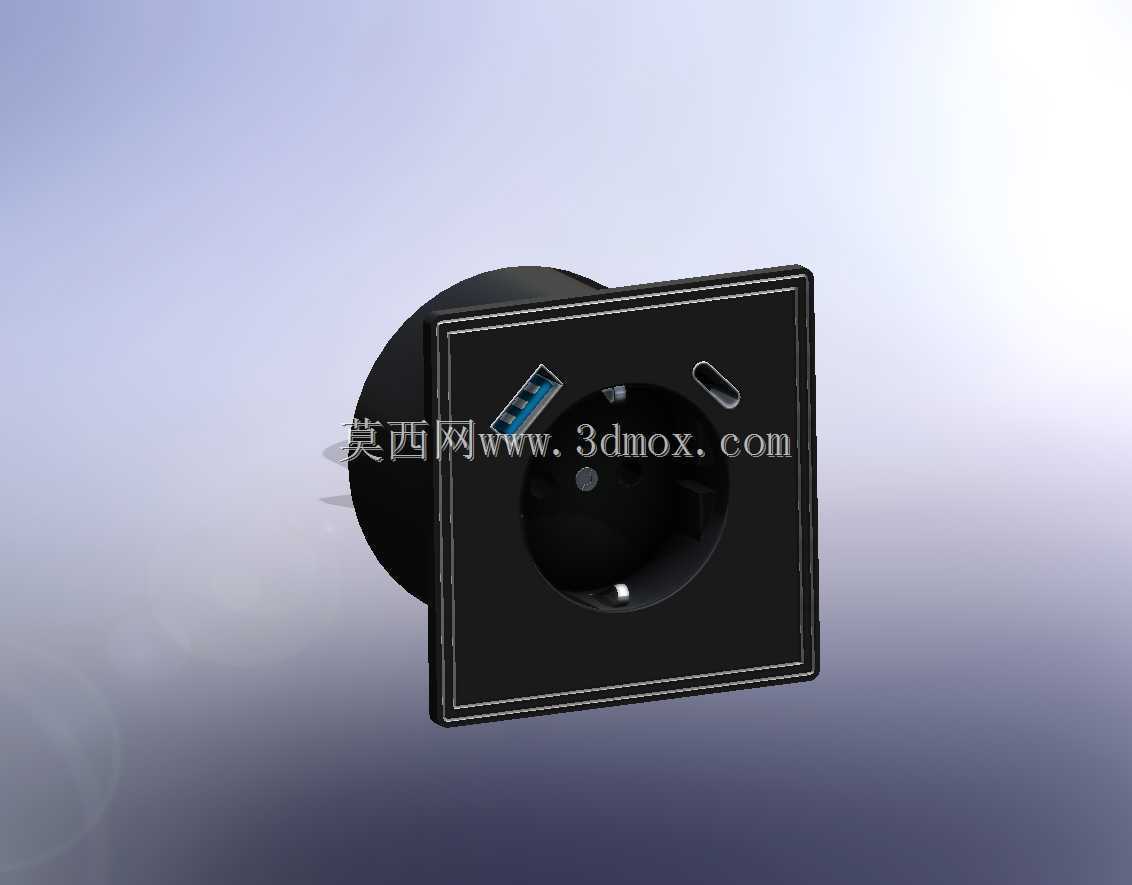

　　这款嵌入式供电插座的设计，最初是针对办公桌面、酒店客房墙面、实验室操作台这类同时需要强电取电与弱电数码设备充电的场景开发的，日常使用中用户不需要额外占用强电插孔插充电头，就能直接给手机、平板、小型数码外设补电，减少桌面充电头堆砌带来的杂乱感，也避免多设备同时充电时插孔不足的问题。从结构设计来看，整体采用方形面板加后置嵌入筒体的结构，安装时需要在安装基面开出对应尺寸的圆形嵌装孔，筒体部分完全嵌入基面内部，仅保留方形面板与安装面齐平，不会突出基面造成磕碰，也能减少日常使用中积灰的缝隙。面板上的强电插孔采用法标接地型插座结构，适配欧标法式电源插头，接触弹片采用高弹性铜材冲压成型，插拔寿命满足日常高频使用的耐磨要求，插孔内部设置安全防护门，

　　单孔插入时会被防护门阻挡，避免异物误插入带来的触电风险。面板侧边集成的USB-A与USB-C接口，内部集成了降压整流模块，直接从强电回路取电转换为5V直流输出，不需要外接充电适配器，两个接口可以同时为两台设备供电，输出电流满足常规数码设备的快充基础需求，接口边缘做了倒角导向处理，插拔充电线时不需要精准对位就能顺利插入，减少接口插歪导致的结构损坏。设计过程中重点考虑了安装后的配合间隙，面板边缘做了0.3mm的安装余量倒角，即使安装孔开设有微小误差，也能完全遮盖开孔边缘，保证安装后的外观整洁度。后置筒体的外径尺寸控制在标准86型暗装盒的适配范围内，既可以适配新装修场景的预埋暗盒，也能对原有老式法式插座进行直接替换，

　　不需要重新开凿扩大安装孔，降低改造施工的工作量。筒体内部的强电走线与弱电模块之间设置了绝缘隔离挡板，避免强电串入弱电回路导致充电设备烧毁，模块与面板之间采用卡扣式连接，后期如果USB模块出现故障，不需要拆开整个墙面暗盒，直接拆下面板就能更换模块，降低后期维护成本。面板表面采用细磨砂哑光处理，日常使用中不容易残留指纹和水渍污渍，用干布擦拭就能清理干净，面板边角做了R2圆角处理，即使安装在人员走动频繁的通道位置，磕碰上去也不会造成尖锐划伤。强电插孔的接地弹片、零火线弹片采用错位布置，插头插入时三个接触点同时受力，保证插头插入后的夹持力稳定，不会因为轻微拉扯就出现接触不良断电的情况。USB接口的金属外壳与面板内部的接地结构连通，

　　充电时可以屏蔽外接的电磁干扰，避免连接音频类数码设备时出现电流杂音。整个插座的安装固定采用后置卡爪结构，拧紧面板上的固定螺丝时，卡爪会向外张开抵在暗盒或者安装基面的背面，不需要额外打螺丝固定，安装过程单人就能完成，不需要在安装孔背面预留操作空间，适配厚度10mm到35mm的各类安装基面，不管是木质桌面、石膏板隔墙、石材台面都能牢固固定。在结构强度验证阶段，面板采用阻燃PC材质注塑成型，在高温环境下不会出现变形融化，插拔插头时的侧向受力不会导致面板开裂，筒体部分采用耐高温PA材质，内部模块长时间工作产生的热量不会导致筒体变形，散热缝隙开设在筒体侧面，嵌入安装后也能保持空气流通，避免内部热量堆积影响模块使用寿命。
