303x165规格折叠式三角支撑托架

　　日常做柜体配套、墙面置物安装的结构设计时，这类可折叠三角托架是出镜率极高的构件，不少人做方案时容易忽略支撑件的折叠收纳属性，要么选了固定角码导致下方空间无法临时腾挪，要么选了承重冗余过高的重型支架增加不必要的成本，这款303x165规格的Navi折扣款托架，刚好适配多数民用及轻型商用场景的壁挂支撑需求。从实际安装边界来看，这款托架贴墙安装的竖直支臂长度为165mm，水平承托支臂的有效伸出长度为303mm，安装时需要在墙面预留至少170mm的竖直固定面，水平方向无额外突出干涉，折叠状态下整体厚度仅为支臂板材叠加的厚度，不会额外占用墙面外的冗余空间，对于需要临时收放的置物场景，比如小户型的壁挂折叠桌、厨房墙面的临时置物台、

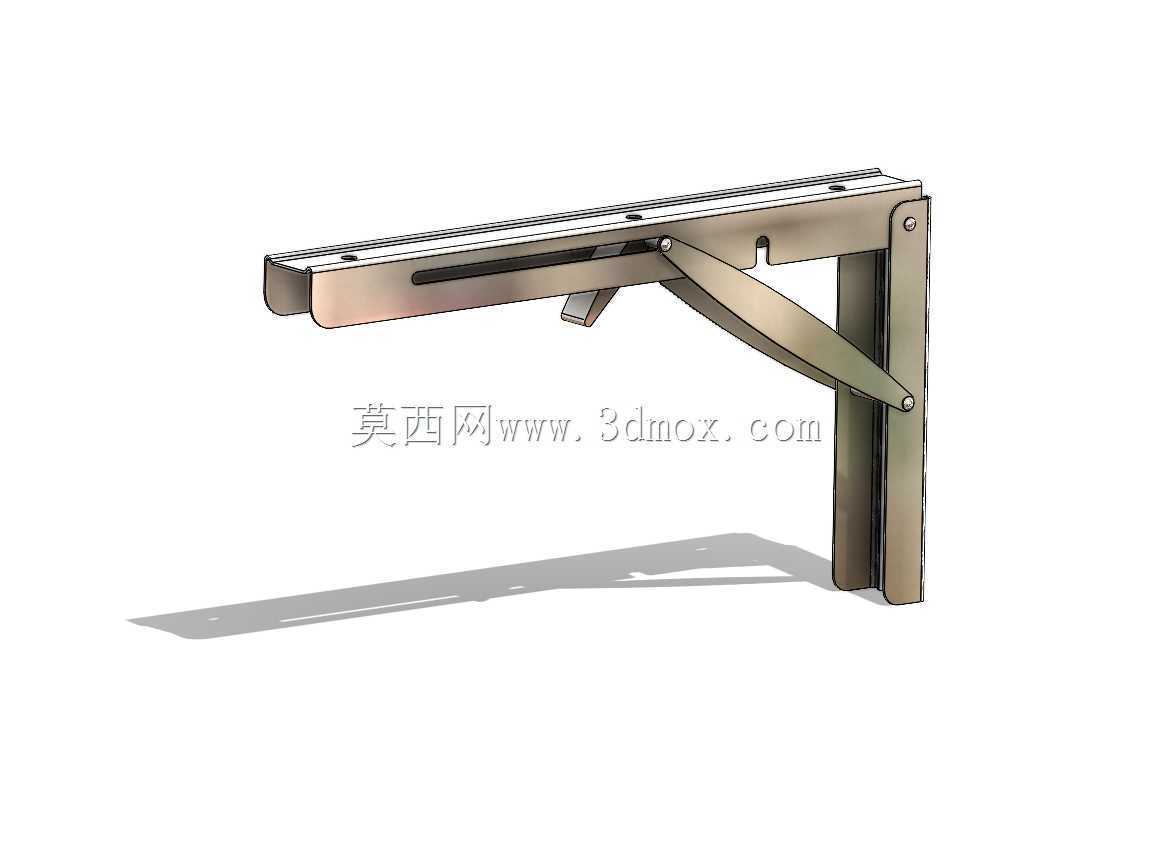

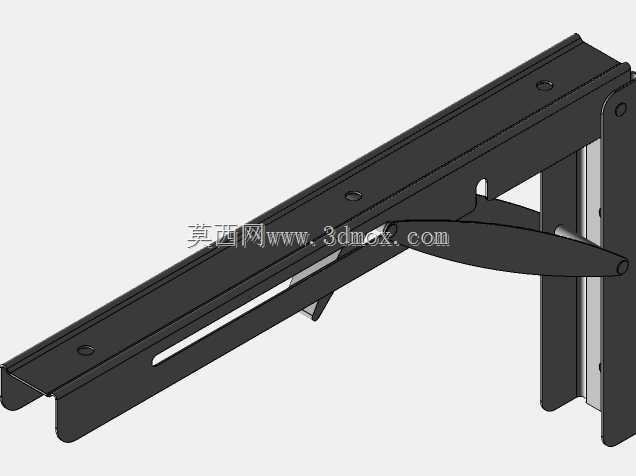

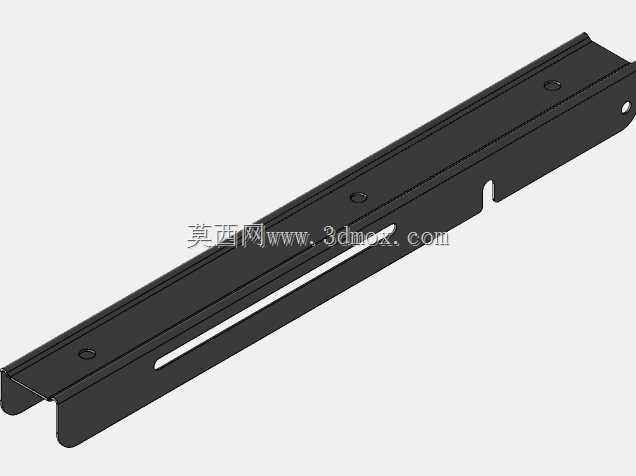

　　房车内部的折叠支撑台面，都能适配安装尺寸要求。结构设计上，这款托架采用了经典的三角受力支撑逻辑，但在折叠机构上做了针对性优化：斜向支撑臂的两端分别通过铰接轴连接水平支臂与竖直支臂，水平支臂靠近墙面端设置了卡扣式锁止结构，当托架展开至水平状态时，斜撑臂顶端的卡舌会自动卡入水平支臂的限位槽内，无需额外插销固定即可实现承重锁止，需要收纳时只需向上扳动水平支臂前端的解锁拨片，即可解除锁止让整个支架向下折叠贴墙，整个操作无需借助工具，单手即可完成。从受力特性来看，竖直支臂上预留的多个安装孔位，可适配不同间距的墙面膨胀螺丝安装，孔位做了沉头设计，安装后螺丝头不会突出支臂表面，避免对放置在托架上的物件造成刮蹭；水平支臂的上表面做了内凹滑槽设计，

　　既可以减轻支架整体自重，也能配合T型螺栓固定上方的置物板，防止置物板受外力滑移脱落；铰接位置的销轴采用了过盈配合设计，长期反复折叠也不会出现松旷晃动感，斜撑臂的截面做了折弯加强处理，相比同厚度的平板斜撑，抗弯折能力提升40%以上，完全满足轻型置物的承重需求。实际应用场景中，这类支架除了常规的墙面置物架、折叠桌支撑，还可以用在设备检修门的临时支撑、机柜内部的可折叠托盘支架、小型设备的壁挂安装托架等场景，相比固定式的三角支撑，它的折叠属性可以在不需要支撑时完全收合，避免突出的支架造成磕碰或者空间占用；相比重型的液压折叠支架，它的结构更简单，没有液压元件的老化漏液风险，后期维护成本极低，适合对可靠性要求高、不需要频繁大负载操作的场景。

　　建模过程中需要特别注意几个配合尺寸的公差控制：铰接孔与销轴的配合间隙要控制在0.1mm以内，间隙过大会导致展开后支架出现下垂晃荡，间隙过小则会导致折叠操作卡滞；锁止卡舌的倾斜角度要设置在35度到40度之间，角度过大容易出现锁止失效受外力滑脱，角度过小则会导致解锁时需要的扳动力过大，操作手感生涩；竖直支臂的安装孔位中心距要匹配常规膨胀螺丝的安装间距，避免现场安装时出现孔位对不上的问题，水平支臂前端的卷边设计不仅能提升支臂的结构强度，也能避免尖锐的板材边缘划伤操作人员，这些细节都是实际量产和安装中需要反复验证的设计点。
