C3车型底盘排气系统管路组件结构

　　这套排气组件是适配非承载式C3车架的整套排气系统结构，从结构布局来看，完全贴合管状车架的底盘空间走向，在实车装配场景中，主要承担发动机燃烧后废气的导流、消声、尾排导出功能，是整车动力系统末端的核心配套部件。从实际装车的工况来看，这套管路的走向完全避让了底盘的悬架安装点、传动轴通行空间、燃油管路布设区域，在车辆行驶过程中，不会因为悬架跳动、车架扭转产生运动干涉，也不会因为距离燃油管线过近带来热辐射风险。

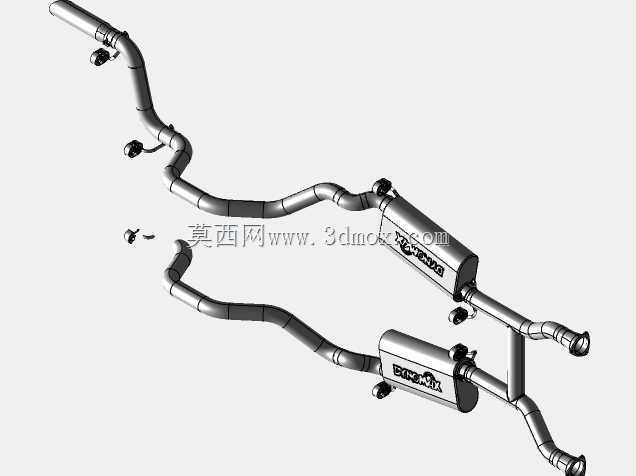

　　从功能特性上拆分来看，整套组件包含了前段连接法兰、双路消声腔体、中后段连接弯管、双侧尾排出口几个核心部分，双消声腔的布局可以在有限的底盘空间内最大化扩容消声容积，兼顾排气背压控制与NVH性能要求，避免单消声器体积过大挤占底盘离地间隙。管路的弯折弧度全部采用大曲率顺滑过渡，没有直角弯折结构，能够有效降低排气气流的沿程阻力，减少发动机排气背压，保证动力输出的顺畅性，同时避免气流在管路内形成紊流带来的额外振动与异响。

　　在设计思路层面，这套结构完全遵循非承载式车身的底盘布局逻辑，没有采用乘用车常见的单侧单路排气布局，而是匹配大排量动力单元的双侧四出尾排结构，管路的固定吊耳点位全部对应车架上的预设安装支座，吊耳的布设位置均匀分布在管路的重心节点、弯折受力点位置，能够在车辆颠簸时将管路的惯性载荷均匀分散到车架结构上，避免管路连接处因为长期交变载荷出现开裂、漏气问题。消声腔体的外壳采用冲压焊接结构，内部的阻性、抗性消声结构没有在外观中体现，但从腔体的容积比例来看，前段腔体更侧重中低频排气噪声的消减，后段靠近尾嘴的腔体侧重高频气流噪声的过滤，能够覆盖全转速区间的排气噪声控制需求。

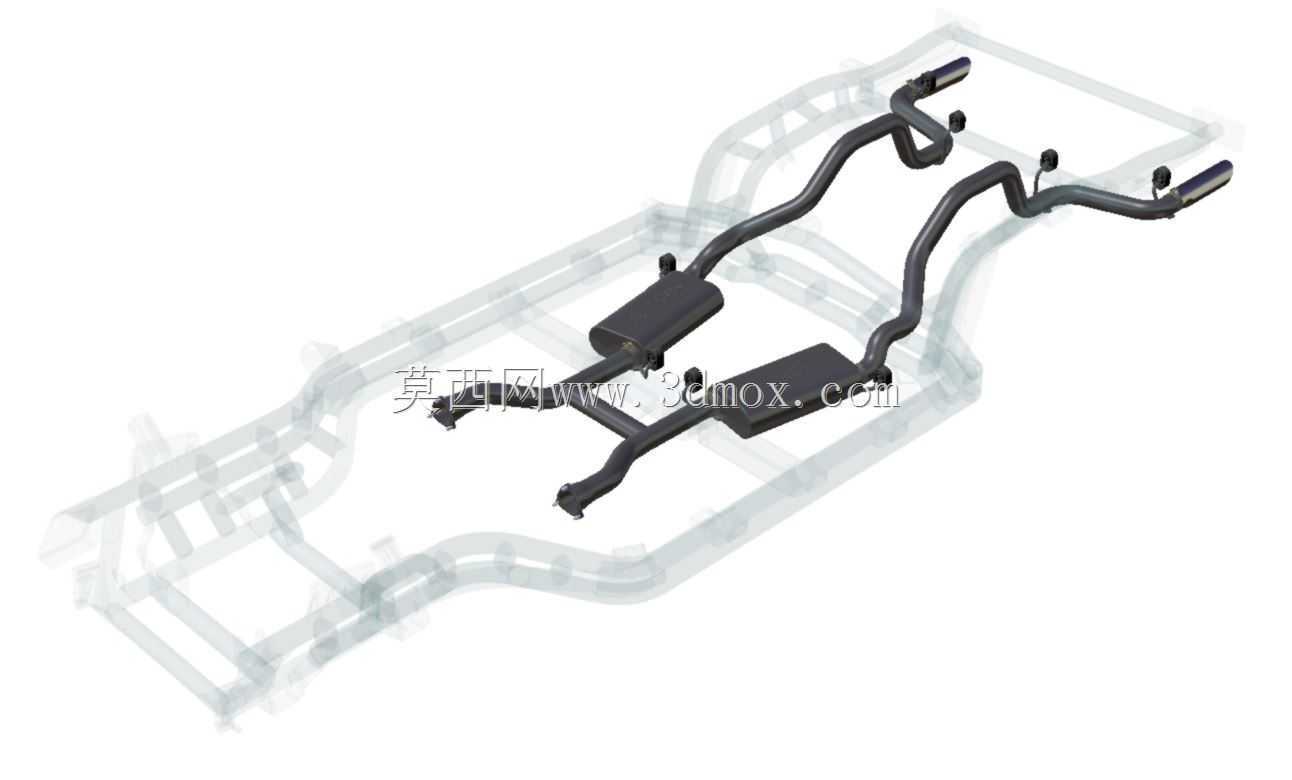

　　从安装边界与尺寸适配来看，整套组件的横向宽度完全控制在车架左右纵梁的内侧空间内，最低点距离车架下平面的距离预留了足够的悬架跳动缓冲空间，不会在越野工况、重载工况下出现托底磕碰消声器的问题。前段的进气法兰位置直接对应发动机排气歧管的出口位置，法兰的安装孔位、密封面尺寸完全匹配动力总成的输出接口，不需要额外做转接修改即可完成对接。尾段的排气出口位置刚好延伸到后保险杠的预设排气开口处，不会出现排气直吹后保险杠蒙皮导致的老化、变色问题，也不会因为出口位置过内导致废气卷吸进入车舱内部。

　　在实际工程应用中，这套结构可以直接作为同平台车型排气系统开发的参考基准，建模时已经考虑了管路的壁厚预留、消声器内部的安装空间、吊耳的橡胶衬套压缩行程，在做变型开发时，只需要调整尾段长度、消声器内部结构即可适配不同排量、不同噪声要求的动力配置，不需要重新走完全部的底盘空间校核流程。对于三维建模从业者来说，这套结构的管路扫掠路径、多部件装配约束关系、空间避让逻辑都有很高的参考价值，尤其是在做底盘系统总装布置时，可以直观理解排气系统与车架、传动、悬架系统的空间配合关系，避免在总装设计时出现静态干涉、动态间隙不足的问题。整套结构的所有连接点位都做了安装工艺性考虑，法兰的螺栓操作空间、吊耳的安装工具可达性都满足量产车的装配要求，没有出现结构上无法装配的设计缺陷，完全符合量产车零部件的设计规范。
