乘用车辆C3传动轴总成结构设计

项目分类:汽车 发布时间:2022-05-03 ID:610089
  • 乘用车辆C3传动轴总成结构设计
  • 乘用车辆C3传动轴总成结构设计

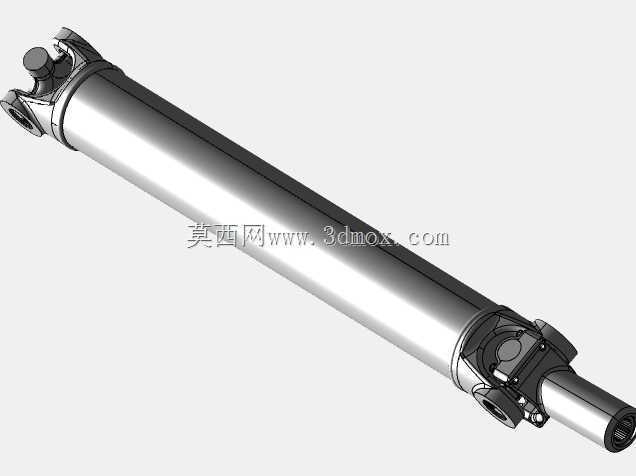

  在前置后驱或者四驱乘用车辆的底盘动力传递链路中,传动轴总成是衔接变速器输出端与驱动桥主减速器输入端的核心运动部件,其布置位置处于车架中部的通道空间内,需要在车架存在扭转变形、悬架上下跳动带来的相对位移工况下,持续稳定传递发动机输出的扭矩。从实际装车场景来看,该传动轴需要适配非承载式车身的管状车架安装边界,轴体主体采用空心薄壁轴管结构,相比同强度实心轴可降低60%左右的旋转惯量,适配乘用车高转速工况下的动平衡要求,避免高速行驶时出现传动系共振。轴体两端分别设置花键连接结构与万向节接口,其中输入端的花键轴头做了渗碳淬火处理,表面硬度达到HRC55-60,可承受频繁启停时的冲击载荷,花键配合采用变位渐开线齿形,

  相比矩形花键拥有更高的对中精度与承载能力,能减少动力传递过程中的齿面磨损。输出端的万向节连接位预留了标准的十字轴安装空间,可匹配常用的十字轴式刚性万向节,补偿传动轴两端连接部件的角度偏差,当车辆经过颠簸路面,后桥随悬架上下摆动时,万向节可在0-15度的夹角范围内持续传递扭矩,不会出现卡滞或传动效率骤降的问题。设计过程中需要重点校核轴管的临界转速,根据轴管的外径、壁厚、支撑跨距计算得出的一阶临界转速需要高于车辆最高车速对应的传动轴转速20%以上,避免日常行驶区间内出现共振,同时轴体的动平衡等级需要达到G16级别,在轴管两端预留平衡块焊接位置,装配完成后通过去重或者加装配重块的方式将剩余不平衡量控制在允许范围内。安装边界方面,

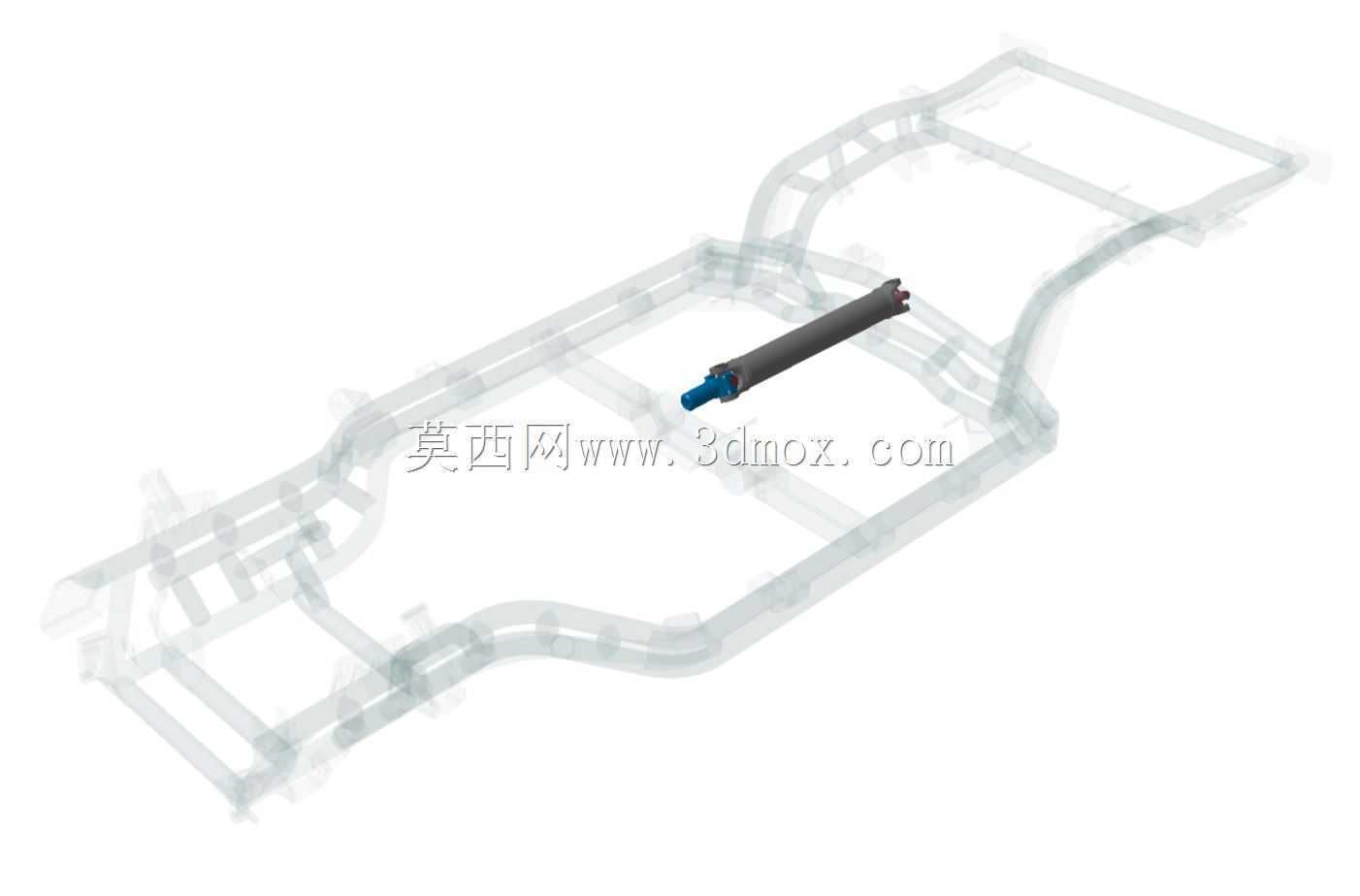

  该传动轴的轴向长度适配C3平台车型的轴距参数,轴体外径与车架中部的传动轴通道预留了不小于25mm的径向间隙,避免车辆行驶过程中轴体跳动与车架发生干涉,两端连接法兰的螺栓孔位采用圆周均布设计,可与同平台车型的变速器输出法兰、主减速器输入法兰直接适配,不需要额外制作转接件。在实际使用场景中,传动轴除了传递恒定扭矩外,还需要承受急加速、紧急制动时的瞬时冲击载荷,因此轴管与两端轴头的连接采用摩擦焊接工艺,焊缝强度不低于母材强度的90%,可承受最大3500N·m的瞬时扭矩而不发生断裂。花键配合位置设计有防尘罩安装卡槽,可配套橡胶防尘罩阻挡泥沙、灰尘进入花键啮合面,延长花键副的使用寿命,避免因异物进入导致的花键磨损、松旷问题。

  针对四驱车型的适配需求,该传动轴的中间位置预留了中间支撑安装位,可加装带橡胶缓冲垫的中间轴承支撑,当传动轴长度超过1.5m时,中间支撑可有效降低轴体的挠度,提升临界转速,减少高速运转时的振动传递到车身。从结构细节来看,轴体表面做了磷化防锈处理,可适应底盘复杂的泥水、盐雾腐蚀环境,不需要额外喷涂底盘装甲即可满足整车的耐腐蚀寿命要求。输入端的轴头位置设计有油封配合轴颈,表面粗糙度控制在Ra0.8以内,可与变速器输出端的油封紧密配合,避免变速器齿轮油沿轴颈渗漏。在三维建模过程中,所有配合面的尺寸公差都按照IT7级精度设定,形位公差重点控制两端轴头的同轴度、花键的分度误差,确保装配后传动轴的运转平稳性,模型中还原了轴体的所有工艺特征,包括摩擦焊接的退刀位置、平衡块的焊接凸点、防尘罩的卡槽结构,可直接用于底盘布置的干涉检查、传动系的扭振仿真分析,也可作为维修配件测绘、同类型传动轴改型设计的参考基础。
