管状框架配套C3散热器总成结构设计

　　这套散热组件是专为非承载式管状车架的动力单元匹配开发的换热部件，在越野改装、场地赛车、小型非道路作业车辆的动力系统布局中，这类集成式散热器的安装适配性直接决定了动力单元的持续输出稳定性。不同于量产乘用车辆的模块化散热方案，管状框架结构的车架没有预留标准化的散热器安装位，周边的管路走向、车架横梁的避让空间、碰撞缓冲区间都需要在设计阶段做针对性匹配，这套组件在建模阶段就同步完成了与周边车架管梁的间隙校核，避免实车装配时出现管路干涉、安装点错位的问题。

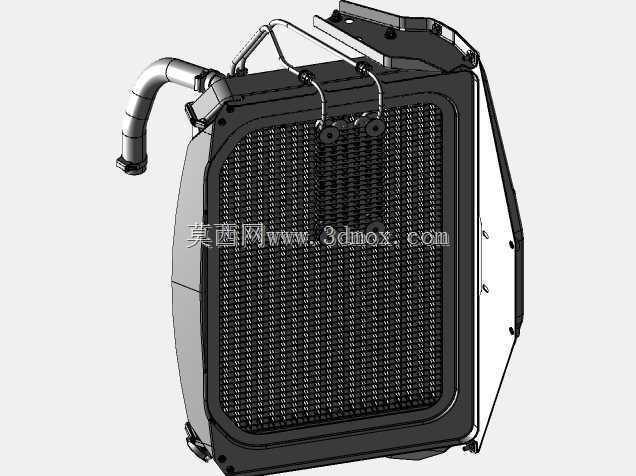

　　从实际功能来看，这套总成承担着动力系统冷却液的循环换热任务，核心的散热芯体采用管带式结构，散热鳍片的排布密度经过匹配计算，能够在车辆低速爬坡、高负荷作业的工况下，维持冷却液温度在合理工作区间，避免动力单元因过热出现功率衰减。总成侧面集成了管路快接接口，预留的弯管角度适配管状车架内侧的走线空间，进出水管的固定卡扣位置与车架纵梁的安装孔位完全对应，装配时不需要额外做管路弯折调整，降低现场装配的工艺难度。

　　设计过程中优先考虑了管状框架车型的使用场景，这类车辆往往面临更大的颠簸振动，因此散热器的安装支脚采用了带缓冲衬套的结构设计，支脚的安装面与车架管梁的曲面完全贴合，不需要额外加装转接支架就能完成固定，同时缓冲衬套能够过滤车架传递的高频振动，避免散热芯体在长期振动下出现焊缝开裂、鳍片松动的问题。总成的下部预留了护板安装位，能够适配越野场景下的防冲击需求，避免行驶中飞溅的碎石击穿散热芯体。

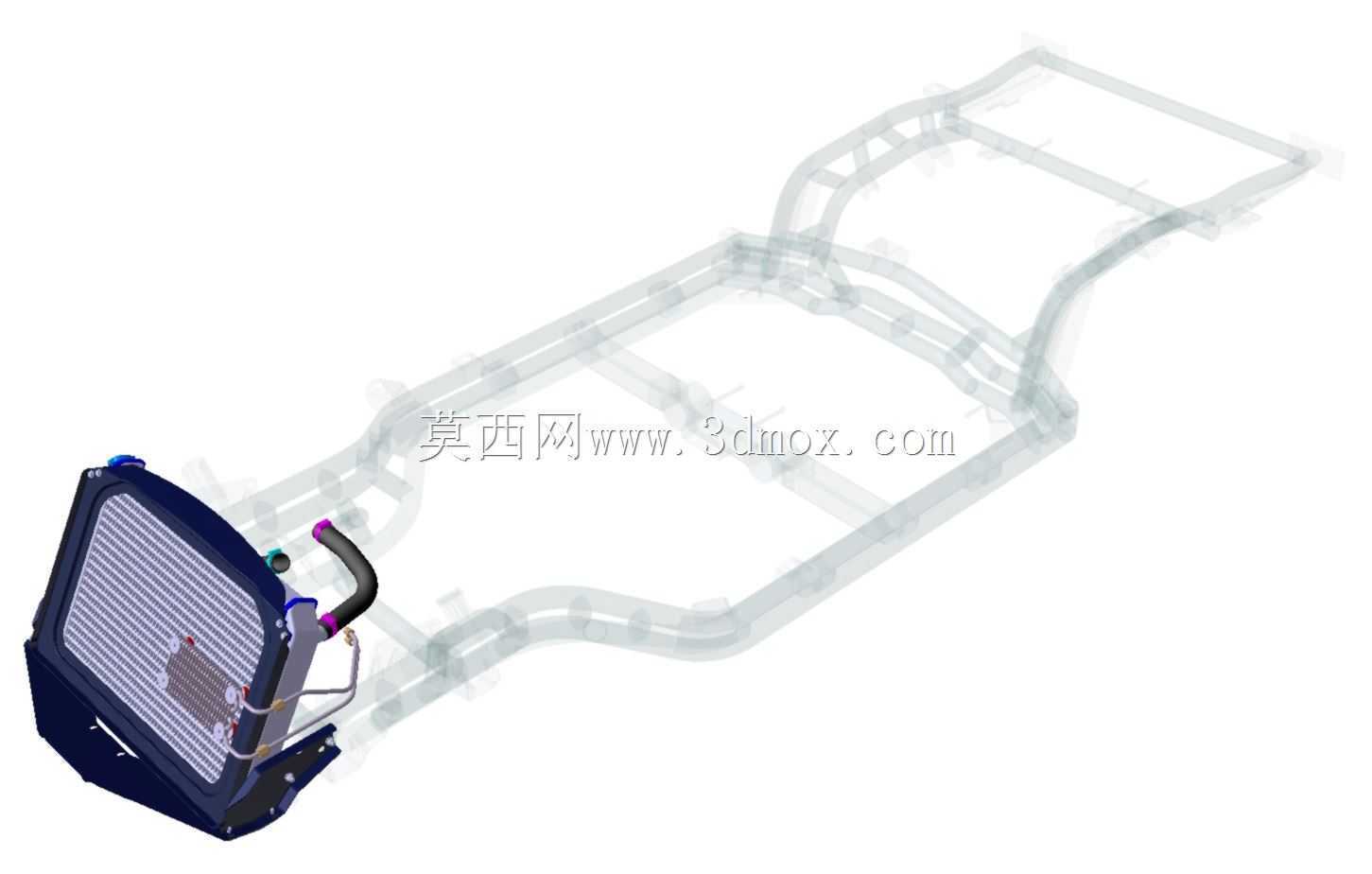

　　从安装边界来看，这套散热器总成的整体轮廓完全避让开了车架前部的碰撞变形区，与上方的车架横梁预留了足够的间隙，不会在车架受冲击变形时直接挤压散热芯体；侧面与转向拉杆、悬架摆臂的运动包络保持了安全距离，在悬架全行程压缩、转向打到最大角度的工况下，都不会与散热器本体、连接管路发生剐蹭。总成的进水口、出水口位置都做了标识，管路的走向沿着车架管梁内侧排布，既能够利用车架结构保护管路，也能让整体布局更加规整，减少外露管路被剐蹭的风险。

　　在结构细节上，散热器的水室采用了一体化注塑成型结构，密封面的平整度经过校核，装配后不会出现冷却液渗漏的问题；放水阀的位置设置在总成最低点，更换冷却液时能够完全排净内部残留液体，不需要额外抬升总成角度。散热风扇的安装位集成在散热器后侧，风扇的供电线束预留了固定卡扣位，能够顺着车架管梁走线到驾驶舱内的控制单元，避免线束悬空晃动出现磨损。不同于通用型散热器需要做大量改装才能适配管状车架，这套总成从设计之初就绑定了对应车架的安装参数，所有安装点、管路接口、避让间隙都经过三维装配验证，能够直接完成总装工序，大幅缩短改装或生产过程中的装配调试周期。针对高负荷工况的使用需求，散热芯体的厚度做了针对性优化，在控制整体重量的前提下提升了换热效率，不会因为增加散热能力而过度侵占前部的安装空间，给中冷器、空调冷凝器等其他前部部件预留了足够的布置位置。
