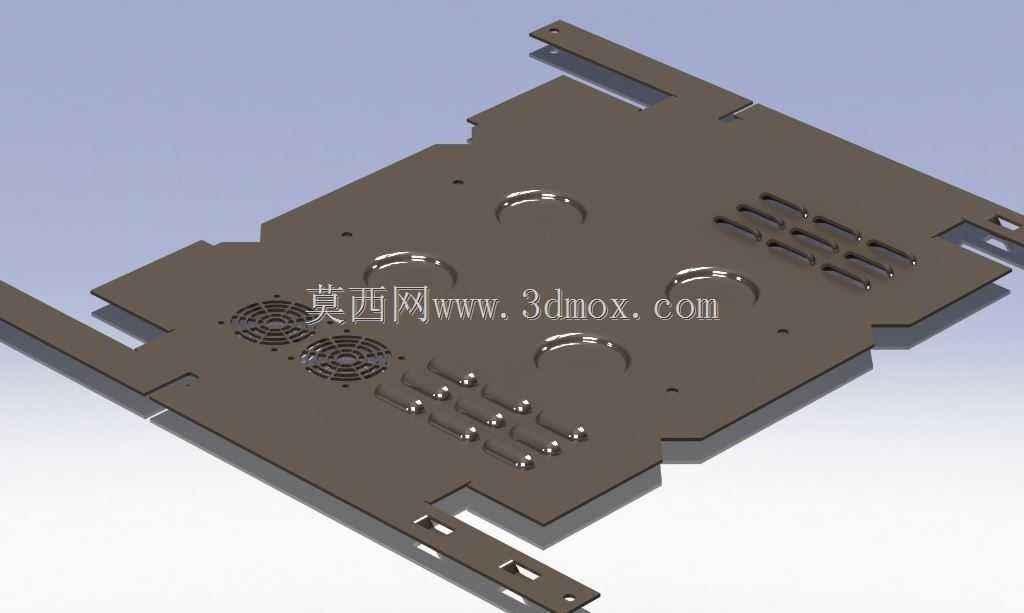

这款钣金承载结构主要面向工业传感检测类设备的内置安装需求设计,作为传感模组与设备主体之间的衔接承载件,需要同时兼顾结构固定、散热导流、元件避让、电磁屏蔽等多重工程需求,在工业控制机柜、自动化检测工位、环境参数采集终端等场景中都能适配使用。从实际使用场景来看,这类钣金件往往安装在设备壳体内部靠近信号采集端的位置,一侧需要贴合设备主框架做刚性固定,另一侧要预留传感元件、接线端子、小型散热模组的安装位,同时还要避免与设备内部的走线、其他功能模组产生运动或装配干涉。设计过程中首先确定的是整体板材的选型,采用常规冷轧钢板做基础材质,厚度控制在1.2mm到1.5mm区间,这个厚度区间既能保证整体结构的刚性,避免安装后受设备运行振动影响产生形变,
又不会过度增加整体重量,也符合常规钣金冲压、折弯的加工工艺要求,不需要额外开特殊成型模具,常规数控冲床、折弯设备即可完成全部加工工序,能有效控制单件加工成本,适配中小批量的生产需求。结构上的多处凸起半球形压型,并非装饰性结构,一方面是通过压型提升薄板的整体结构强度,减少大平面薄板在受力、受热情况下的翘曲变形量,另一方面这些凸起位置对应内部安装的电容、接线柱等凸起元件的避让空间,不需要额外在板材上开大尺寸避让孔,能最大程度保留板材的整体屏蔽性能,减少外部电磁信号对传感元件的信号干扰。板材一侧的两组格栅式通风孔,对应内部小型散热风扇的出风位置,开孔的尺寸、间距都经过匹配计算,既保证通风散热的通流面积满足传感模组长时间运行的散热需求,
又不会因为开孔过大降低板材的结构强度,同时格栅的冲裁方向做了毛刺反向处理,避免装配过程中划伤操作人员或者损坏内部走线的绝缘层。板材边缘的多处折弯翻边,一方面是作为安装定位的基准边,装配时可以直接卡入设备框架的定位槽内,减少装配时的对位调整时间,提升装配效率,另一方面翻边结构也能进一步强化板材边缘的刚性,避免运输、装配过程中边缘受力产生变形。板材上预留的多组不同直径的安装孔,分别对应不同规格的传感元件、接线端子、固定螺丝的安装需求,孔位的位置公差控制在±0.1mm范围内,保证元件安装后不会出现位置偏移,避免影响传感信号的采集精度。板材两端延伸出的带缺口安装耳,是与设备主框架连接的固定位,缺口设计是为了适配设备框架上的卡装式固定结构,
不需要额外使用过多螺丝即可完成预固定,后续再通过锁紧螺丝做最终固定,能大幅提升产线装配的效率。设计过程中还充分考虑了加工的工艺性,所有折弯位置都预留了合适的折弯余量,折弯半径匹配板材厚度设置,避免折弯处出现开裂或者回弹超差的问题;所有冲孔位置都做了去毛刺处理的工艺要求,所有边角位置都做了小尺寸的倒角处理,避免锐边划伤。从安装边界来看,整体结构的外轮廓尺寸控制在适配常规工业传感终端的内部安装空间范围内,安装后与周边其他元件的安全间隙预留不小于3mm,避免设备运行过程中因热胀冷缩、振动移位产生干涉。板材表面采用常规静电喷塑处理,既能提升防锈耐腐蚀能力,也能进一步提升表面的绝缘性能,避免与内部带电元件接触产生短路风险。这类钣金结构的设计核心是在有限的空间内,通过薄板的结构造型优化,同时满足承载、散热、避让、屏蔽、定位多重功能需求,不需要额外增加其他辅助结构件,就能完成传感模组的可靠安装固定,在各类工业传感检测设备中都有很高的复用价值,结构设计上的多处细节处理,都是围绕实际装配、使用、加工过程中的实际痛点做的针对性优化,没有冗余的结构设计,每一处压型、开孔、折弯都对应明确的工程需求。
