双作用液压执行机构爆炸结构展示

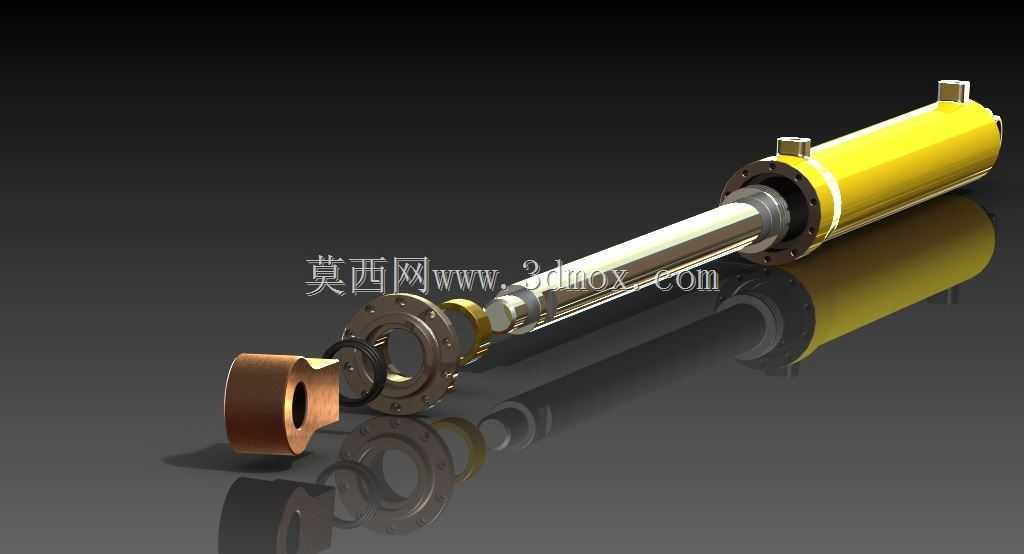

　　这款双作用液压执行机构的爆炸视图呈现，完整拆解了缸筒、活塞杆、端盖、密封组件、连接法兰、铰接耳环等全部装配零件，能让结构设计人员清晰看到每个部件的装配位置与配合关系，不用反复剖切实体模型就能梳理内部油路与密封布局。在重型冶金设备的轧辊压下机构、工程起重机械的变幅驱动、大型压机的主缸进给、港口装卸设备的俯仰机构这类需要双向动力输出的工况里，这类双作用执行元件是核心动力输出部件，相比单作用油缸，它不需要依靠弹簧或者负载自重完成回程动作，正反两个运动方向都能提供稳定的液压力输出，动作响应速度更快，负载适配范围更广。

　　从设计逻辑来看，这款执行机构采用了铰接式尾端安装结构，前端法兰用于和负载端的连接座定位，活塞杆伸出端的铜质耳环带自润滑衬套，能够补偿安装过程中产生的小角度偏摆，避免活塞杆承受径向弯矩导致密封件偏磨、杆体拉伤的问题。缸筒部分选用无缝珩磨管加工，内孔表面粗糙度控制在Ra0.4以下，保证活塞密封件的滑动寿命，缸筒外壁的焊接油口做了应力消除处理，避免高压工况下焊缝开裂。活塞与活塞杆的连接采用锁紧螺母加止动垫圈的防松结构，即使在高频往复换向、带冲击负载的工况下也不会出现连接松动。密封系统采用了格莱圈加O型圈的组合密封形式，活塞处的双向密封能隔绝无杆腔和有杆腔的压力油窜腔，杆端的防尘圈、斯特封、支撑环组合结构，既能阻挡外部粉尘、铁屑进入缸筒内部，又能减少活塞杆伸出时的带油问题，支撑环采用酚醛夹布材质，比普通铜套的耐磨性能提升40%以上，能承受更大的侧向负载。

　　从安装边界尺寸来看，这款执行机构的缸体外径适配100吨级以内的推力负载需求，活塞杆直径按照速比1.46的常规工程选型设计，保证有杆腔和无杆腔的回油背压在合理区间，不会出现回程动作爬行的问题。安装时需要注意，尾端铰接孔的轴线要和负载摆动轴线保持平行，同轴度误差控制在1mm以内，法兰连接面的平面度不低于0.1mm，避免安装应力导致缸筒变形。油口连接采用标准公制细牙螺纹，安装时要在螺纹处缠绕密封带或者加装组合密封垫圈，避免高压油泄漏。在三维建模过程中，所有配合面都按照实际公差带设置了间隙值，爆炸视图的拆解方向沿着零件的实际装配轴线排布，没有出现斜向拆解的非工程表达，方便装配工艺人员直接参考拆解顺序制定装配作业指导书，也能给做液压系统教学的人员提供直观的结构演示素材。

　　在实际选型适配时，这类双作用执行机构可以根据工况调整行程长度、安装形式、油口位置，比如在机床的夹具锁紧工况下可以缩短行程、提升工作压力，在水利闸门的启闭工况下可以加长导向套长度、提升抗侧向负载能力，这款基础结构的模型预留了参数化修改的接口，调整缸径、杆径、行程参数时，所有关联的密封件、法兰、端盖尺寸都能同步更新，不用重新绘制每个零件，能大幅缩短液压系统的设计周期。需要注意的是，这类执行机构在安装前必须清理缸筒内部的铁屑、毛刺，做耐压试验时要逐步升压，不能直接打到额定工作压力，避免密封件被高压油冲损，日常维护时只需要定期检查杆端防尘圈的完好状态，更换磨损的支撑环就能大幅延长整机使用寿命。
