长条形覆盖式检测面积传感装置结构

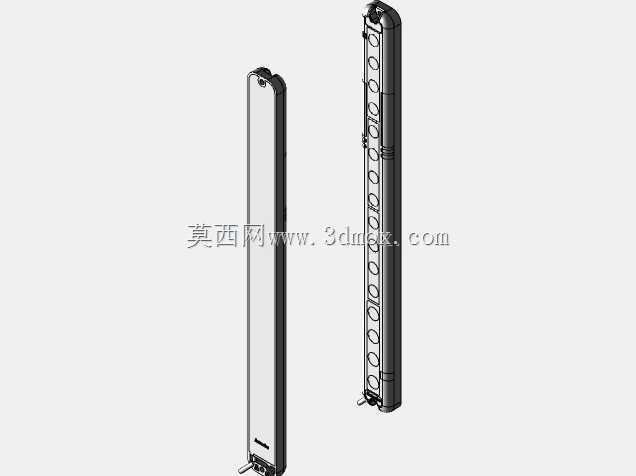

　　在自动化产线的物料幅宽检测、卷材走料偏移监测、大尺寸工件表面覆盖范围校验场景中，常规点式传感器往往需要多组阵列排布才能实现连续面域检测，不仅布线繁琐、校准周期长，还容易因单点失效出现检测盲区，这类长条形一体化面积检测传感结构就是为解决这类面域连续检测需求开发的。从结构设计逻辑来看，整体采用细长杆式集成布局，主体外壳做了窄边化处理，总长度控制在350毫米，有效检测覆盖范围可达300毫米，两端预留的安装段既可以通过端部的挂装孔实现吊装固定，也能配合侧边的定位卡扣完成导轨式嵌装，安装边界预留的间隙仅需5毫米即可完成装配，不会占用过多设备内部的排布空间，适合在空间紧凑的印刷设备、薄膜分切机、板材输送线上加装。传感单元沿杆身轴向等距排布，

　　每一个检测点位的视场角做了重叠校准，相邻单元的检测范围存在10%的交叠区域，彻底消除了单元间隙带来的检测盲区，哪怕是直径2毫米的细小物料经过检测面，也能被稳定捕捉到信号，不会出现漏检情况。外壳主体采用半透明防护层与硬质内骨架结合的结构，外层半透明材质既可以让检测信号无阻碍穿透，又能隔绝生产现场的粉尘、切削液溅射，内骨架采用硬质工程材质注塑成型，能承受日常装配过程中的磕碰，不会因为轻微外力导致内部传感单元移位。端部的走线接口做了下沉式设计，线缆接好之后可以顺着杆身方向走线，不会在端部形成突出的线缆弯折点，避免设备运行过程中线缆反复弯折出现断裂故障。在实际选型适配的时候，需要注意安装面与检测面的平行度偏差不能超过2度，

　　否则会导致两端的检测灵敏度出现偏差，影响整体检测精度；如果是用于高速运动物料的检测，还可以配合设备的同步触发信号，实现动态下的覆盖面积实时计算，不需要额外加装信号放大模块，杆身内部已经集成了信号处理电路，直接输出标准开关量或者模拟量信号就能对接设备的PLC系统。不同于分体式阵列传感器需要逐个校准点位，这款一体化结构在出厂时已经完成了所有点位的一致性校准，现场安装只需要固定好两端的安装座，接通电源就能直接投入使用，大幅缩短了设备改造的调试周期。杆身侧面设置的定位凸点，可以和安装支架上的凹槽快速对位，不需要反复调整检测面的朝向，装配效率比分体式方案提升60%以上。在一些特殊的应用场景，比如纺织设备的布面幅宽检测、

　　包装设备的包装物到位检测、物流分拣线的包裹尺寸轮廓初检场景中，这种长条形面积传感器都能替代多组点式传感器的组合方案，减少外部接线节点的同时，也降低了后期运维的故障点，毕竟多组传感器组合使用时，任何一个接线端子松动都会导致整个检测阵列失效，而一体化结构的内部接线全部在出厂时完成封胶固定，抗振动性能更强，适合在有持续振动的冲压、输送类设备上长期稳定运行。设计过程中特意将有效检测范围与总长度的差值控制在50毫米以内，尽可能压缩无效安装段的长度，让同等长度下的检测覆盖范围最大化，避免了传统长条传感器两端无效段过长、需要额外预留安装空间的问题，对于设备内部排布空间紧张的改造项目来说，这个尺寸设计能大幅降低安装位置的选型难度，不需要为了适配传感器长度重新改动周边的设备结构。
