壁挂式监视器可调角度安装支架结构

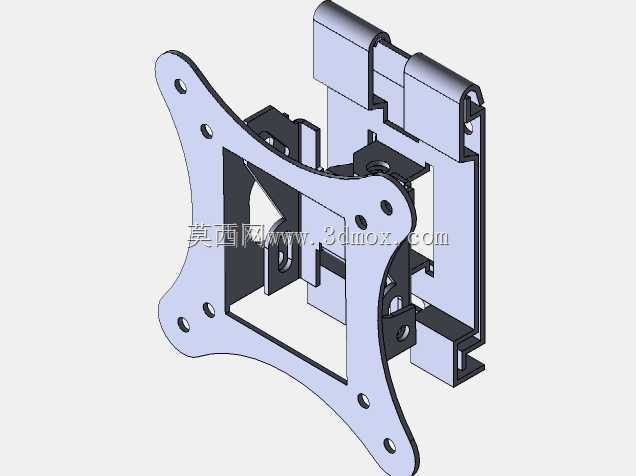

　　在工业现场监控工位、安防监控布设、小型设备操作端显示挂载这类场景里，显示终端的安装固定一直是容易被忽略但直接影响使用体验的环节，这款壁挂式监视器安装支架，就是针对小尺寸显示终端的墙面挂载需求做的结构设计，核心解决固定安装后视角无法调整、安装对位容错率低的问题。从结构组成来看，整个支架分为墙面固定侧与显示设备挂载侧两个核心部分，墙面固定侧采用卡槽式挂装结构，主体为折弯成型的钣金件，预留了与墙面龙骨或膨胀螺丝匹配的长圆孔安装位，长圆孔的设计可以抵消墙面打孔时的位置误差，安装时不需要反复核对孔位的绝对坐标，只要孔位落在长圆调节范围内就能完成挂装，降低现场施工的精度要求。挂载侧的安装板采用异形轮廓设计，四个角位做了圆弧过渡，

　　避免安装操作时尖锐边角划伤作业人员，板面上预留的多组安装孔位覆盖了主流小尺寸监视器的VESA安装孔距标准，从75mm孔距到100mm孔距的显示设备都能直接适配，不需要额外做转接板。两侧结构之间通过铰接连接结构实现角度调节，铰接位置的阻尼设计可以让支架停留在调节范围内的任意角度，不会因为显示设备的自重出现下垂移位，调节角度覆盖了俯仰方向正负15度的范围，足够适配不同安装高度下的观看视角需求，不管是高位布设的安防监控屏，还是操作台旁低位安装的设备状态显示屏，都能调整到合适的观看角度，减少操作人员长时间看屏的视觉疲劳。从安装边界来看，墙面固定侧的整体厚度控制在较薄的尺寸范围内，安装完成后显示设备背面与墙面的间隙很小，

　　不会占用过多的通道空间，适合在车间通道旁、设备操作侧这类空间局促的位置使用。铰接位置的连接部件做了防脱设计，安装时先把墙面侧的底座固定完成，再把挂载好显示设备的活动侧挂入底座卡槽，最后锁上防脱螺丝就能完成整个安装流程，单人就能完成作业，不需要额外的人员托举配合。钣金件的折弯边都做了压边加强处理，在板材厚度不高的情况下保证整体结构刚度，挂载额定重量范围内的显示设备时，不会出现安装板变形、整体晃动的问题，所有孔位的边缘都做了去毛刺处理，避免安装时刮伤显示设备的外壳涂层。在实际选型使用时，需要先确认待安装显示设备的安装孔距与整机重量，确保落在支架的适配范围内，墙面安装时要保证固定点落在实体墙面或承重龙骨上，不要直接固定在轻质装饰面板上，

　　避免长期使用后出现脱落风险。角度调节时不要超出设计的俯仰角度范围，强行超范围调节会造成铰接结构的变形，失去阻尼定位的效果。整个支架的结构没有复杂的异形零部件，所有钣金件都可以通过常规的激光切割、折弯工序加工完成，不需要开模，小批量制作的成本很低，适合项目现场的定制化安装需求，铰接部位的轴件采用标准紧固件搭配阻尼垫片，后期如果出现阻尼下降的情况，只需要拧紧锁紧螺母或者更换阻尼垫片就能恢复使用性能，维护成本很低。在做三维建模的时候，各个钣金件的折弯系数都按照常规冷轧钢板的加工参数设置，折弯止裂槽的尺寸匹配常用的加工刀具参数，导出加工图纸后可以直接送到钣金车间加工，不需要再做工艺性调整，安装孔位的尺寸都预留了标准的安装间隙，装配时不会出现孔位错位、螺丝无法穿入的问题。
