小型金属零件润滑脂涂覆混合罐体结构

　　在金属零部件批量加工的产线环节，小尺寸冲压件、机加工件完成切削、冲压工序后，表面残留的加工碎屑、切削液会影响后续装配的配合精度，尤其是有相对运动的配合副，若没有均匀的润滑脂涂层，初期磨合阶段很容易出现干磨、拉伤的问题，这类小型零件润滑脂混合罐，正是针对小尺寸五金零件的批量涂脂需求设计的专用工装结构。整套设备的承载框架采用工业铝型材搭建，型材选型兼顾了结构刚性与组装灵活性，机架底部的型材拼接处采用角件与内置螺栓双重固定，避免罐体转动过程中出现机架共振偏移，机架的整体安装边界可以根据产线的预留工位调整，常规配置下的机架长宽尺寸控制在1.2米×0.8米范围内，高度不超过1米，不需要额外做地基固定，

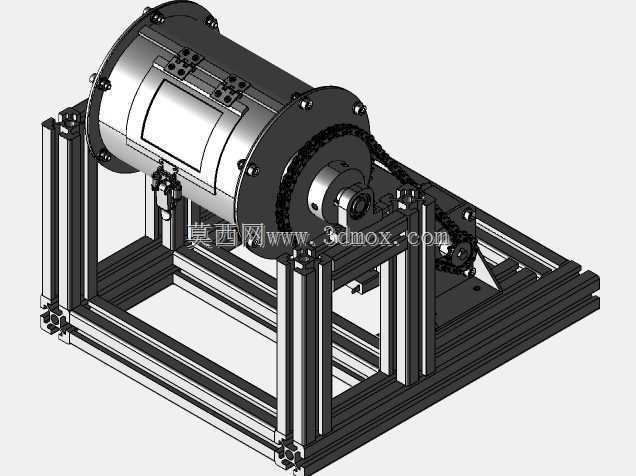

　　直接放置在硬化的车间地面即可对接上下料工位。罐体部分采用卧式封闭筒型结构，筒身两端通过带座轴承固定在机架的立式安装板上，筒身侧面开设可快速锁紧的密封投料口，投料口的盖板采用快拆卡扣结构，配合耐油密封胶条，既可以避免转动过程中润滑脂从缝隙甩出，也能缩短单次上下料的操作时间。罐体的驱动端布置在筒体一侧，采用链传动结构连接驱动轴与动力输出端，链轮的传动比设置匹配小零件涂覆所需的筒体转速，不会因为转速过高导致润滑脂在离心力作用下附着在筒壁无法接触零件，也不会因为转速过低导致零件堆积在筒体底部，涂覆层厚薄不均。实际使用过程中，待涂覆的小型零件与定量的润滑脂一同从投料口放入筒内，封闭投料口后启动驱动，筒体以恒定转速缓慢转动，

　　筒内的零件随着筒体转动不断翻滚、相互摩擦，润滑脂会在零件翻滚过程中均匀附着在每个零件的外露表面，不需要人工逐个刷涂，对于形状复杂、带有凹槽、小孔的小型零件，这种翻滚混合的涂覆方式可以覆盖到人工刷涂容易遗漏的死角，涂覆效率远高于人工作业。设计这套结构的时候，特意在筒体内壁做了间断式的凸起挡条，挡条的高度不超过筒体内径的十分之一，既可以带动零件抬升、下落实现充分翻滚，又不会因为挡条过高导致零件被卡滞在挡条与筒壁的夹角处；筒体两端的转轴处采用接触式耐油密封结构，避免长期运转过程中润滑脂从转轴缝隙渗漏到机架或者传动部件上，减少日常维护的清洁工作量。链传动部分的外侧设置有可拆卸的防护挡板，避免车间内的金属碎屑、灰尘落到链条与链轮的啮合处，

　　加速传动件的磨损，链条张紧结构采用腰型孔调节设计，日常维护时只需要松开固定螺栓即可调整张紧度，不需要拆解周边的其他结构。整套结构的安装接口全部采用标准化设计，机架上预留的安装孔位可以兼容不同规格的驱动部件安装，后续如果需要调整处理产能，只需要更换对应容积的筒体，不需要重新制作整套机架，适配多品种小批量的零件加工车间的柔性生产需求。考虑到涂覆作业完成后需要定期清理筒内残留的旧润滑脂与杂质，筒体的投料口尺寸做了加大处理，操作人员可以直接将手臂伸入筒内做清洁，不需要额外拆解筒体两端的轴承与传动结构，降低了设备维护的操作难度。
