手动气动纸盒模切折叠压合工装结构

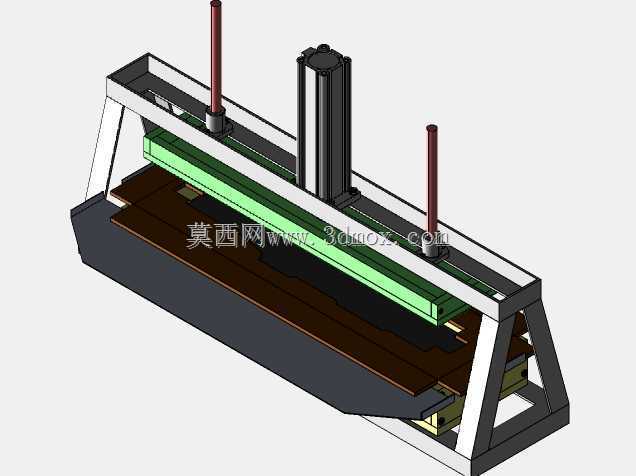

　　这套工装结构主要面向包装印刷后段的纸盒成型工序，针对瓦楞纸、卡纸类折叠纸盒的模切后压痕折叠工序设计，解决传统人工折盒压合精度差、效率低、折边一致性不足的问题，在中小型包装加工厂的小批量多品类纸盒生产场景中适配性较强，无需复杂的电控程序接入，仅通过气动回路搭配手动触发即可完成作业，对车间气源配套要求低，普通0.5-0.8MPa的常规工厂压缩空气气源即可驱动，无需额外配置增压装置。从结构布局来看，整体采用框架式焊接机架作为承载主体，两侧三角形斜撑结构强化机架刚性，避免压合作业过程中机架受反作用力产生形变，影响压合面的平行度；上压模组采用长条形压合梁设计，压合工作面覆盖纸盒整个折边长度，压合过程中受力均匀，不会出现局部压合不实、

　　折边翘曲的问题；中间配置的大缸径气缸作为主压合动力输出，两侧搭配的导向杆随压合梁同步动作，保证压合梁上下运动过程中无偏摆，导向杆与直线轴承配合的结构，将压合过程中的侧向力完全由导向副承载，避免气缸活塞杆受径向力导致密封件过早磨损，延长气动元件的使用寿命。下压工位的承载模座根据纸盒展开料的外形做仿形承托设计，模座表面预留折边让位槽，压合过程中折边可沿预设压痕位置精准弯折，不会出现纸张移位、折痕偏移的问题；模座采用可拆卸式安装结构，更换不同规格纸盒产品时，仅需更换对应仿形模座即可快速换型，换型过程无需调整主气缸行程与导向结构位置，适配多品类小批量的生产需求。设计过程中优先考虑了操作安全性，压合区域的机架两侧预留安全操作间隙，

　　手动触发开关设置在机架侧方的安全操作位置，避免操作人员手部伸入压合区域时误触发；压合行程设置了硬限位结构，气缸下行到预设压合位置后由限位块承担最终保压压力，避免气压波动导致压合过深损坏纸盒表面。安装边界方面，整套工装的占地长度适配常规1.2米幅宽的纸盒展开料，宽度方向控制在0.8米以内，无需大面积安装空间，可直接放置在现有包装生产线的接驳台位，也可作为独立工位单独使用，机架底部预留地脚安装孔，可直接固定在车间地面，也可搭配脚轮做移动式工位配置，适配不同车间的布局调整需求。从功能实现逻辑来看，作业时操作人员将模切完成的纸盒展开料放置在下模座的定位槽内，确认位置对齐后触发气动开关，主气缸带动上压梁下行，

　　配合下模座的折边结构将纸盒预设折边一次性压合成型，保压1-2秒后气缸自动回程，操作人员即可取出成型的半折叠纸盒进入下一道粘盒工序，相比纯人工折盒，单工位作业效率可提升3倍以上，折边角度一致性可达98%以上，避免人工折边时角度偏差导致后续粘盒工序出现对接错位、盒体变形的问题。结构设计上尽量采用标准化气动元件与通用型材加工件，非定制化零件占比超过70%，后期维护更换配件时无需单独开模定制，降低设备的后期维护成本；压合梁表面贴附软性防滑胶层，避免压合过程中硬接触刮花纸盒表面印刷层，适配带表面印刷的彩盒类产品加工需求，不会在纸盒表面留下压痕或刮伤。
