手动气动包装模切折叠工装夹具

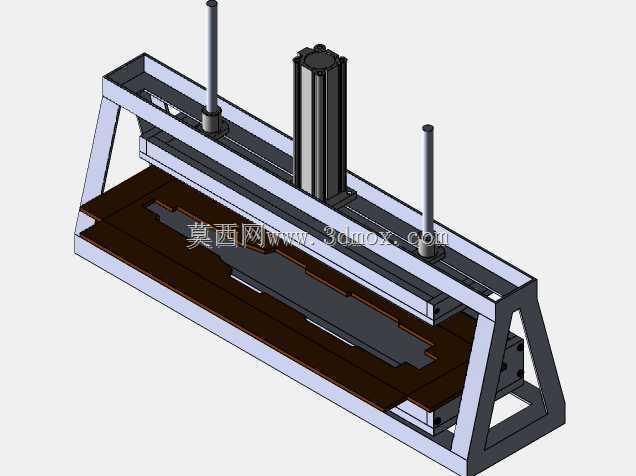

　　这款手动气动结合的包装模切折叠夹具，主要面向纸质、薄塑类包装半成品的后道成型工序，常见于中小批量包装加工车间、包装打样室的产线工位，用来替代纯人工折边、压合的作业模式，解决人工折叠包装时折边精度不一致、压合不牢、作业效率偏低的实际问题。从结构布局来看，整套夹具采用门式框架承载结构，两侧三角形斜撑支架直接连接上下两层安装板，框架整体刚性足够，承受气动执行件下压的反作用力时不会出现明显形变，避免长期作业后框架偏移导致的折叠错位问题。框架顶部居中布置大缸径气动执行缸，作为模切压合、折叠成型的主动力源，两侧对称布置两根导向光轴，配合直线轴承完成下压动作的垂直导向，杜绝下压过程中压头出现偏摆，

　　保证压合面与下方工装模座的平行度误差控制在工装允许范围内。下方工作台面设置与待加工包装轮廓完全匹配的仿形模座，模座型面根据包装折痕位置预留让位槽与压合台阶，待加工的包装模切半成品放置在模座上时，定位销与侧边挡块可以快速完成工件定位，不需要反复调整位置，操作人员只需要将裁切好的包装坯料对准定位点放置，触发气动控制开关，主气缸带动上压合板下行，配合模座的型面结构，一次性完成所有折边的压合成型，对于需要预折的痕线位置，上压板对应位置设置凸起压条，下行过程中先完成预折动作，再进行整体压合，避免硬压导致的包装基材折裂、起皱问题。考虑到手动上料的操作安全性，夹具的气动控制回路设置了双手启动触发逻辑，

　　必须操作人员双手同时按下两侧的启动按钮才会执行下压动作，防止误操作导致的压手风险，同时气缸行程设置了硬限位块，下压行程可以根据不同厚度的包装材料进行微调，适配0.2mm到2mm厚度范围内的纸质、覆膜纸、薄PVC类包装材料的加工需求。安装边界方面，整套夹具的底部安装板预留了标准的T型槽安装孔，可以直接固定在标准工业工作台面上，不需要额外制作转接安装板，设备整体的外接气路接口设置在框架侧方，适配车间常规6mm外径气管，输入气压要求在0.5-0.7MPa范围内，不需要额外配置增压设备，直接接入车间现有压缩空气管路即可使用。在实际生产场景中，这款夹具可以兼容多种尺寸的盒型包装折叠作业，更换不同产品时只需要更换下方的仿形模座与上压合板，

　　不需要改动整体框架与动力部分，换型时间可以控制在15分钟以内，适配多品种小批量的包装加工需求，相比全自动包装成型线，这类工装夹具的投入成本更低，占用车间面积更小，对于日产量在几百到几千件的中小批量加工场景，投入产出比远高于大型自动化设备。结构设计过程中，所有受力部件的材质选型都经过载荷校核，框架部分采用标准铝型材或者焊接钢结构件，根据实际使用场景的载荷需求选择，导向轴采用镀铬硬轴，耐磨性能满足长期高频次往复运动的使用要求，压合接触的工作面做表面氧化或者镀铬处理，避免长期使用后出现锈蚀，污染包装工件表面。整套夹具的动作逻辑简单，没有复杂的电控结构，普通车间操作人员经过简单培训就可以完成操作与日常维护，日常维护只需要定期给导向轴加注润滑脂、检查气路接头是否漏气即可，不需要专业的设备维护人员值守，降低了使用端的运维成本。
