三色层叠式工业警示信号灯塔结构

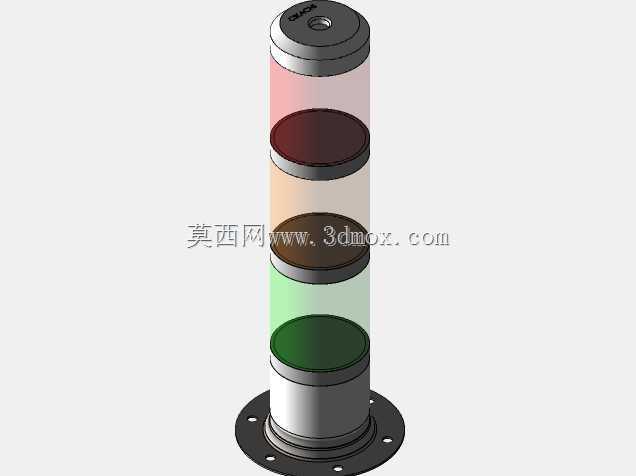

　　在离散制造车间的产线工位、自动化设备机架顶端、物流分拣线的关键节点，这类多层警示灯塔是现场目视化管理的核心部件，不需要操作人员凑近查看设备屏幕，隔着十几米的车间通道就能通过灯色快速判断设备当前运行状态，比传统的单体指示灯信息承载量高很多，也不会像声光报警器那样持续产生噪音干扰车间正常作业。这款三层结构的警示灯塔采用竖直层叠的模块化布局，从下到上依次为绿、橙、红三色发光段，对应设备的三种典型运行状态：绿色代表设备正常运行、工位无异常，可正常流转工件；橙色代表设备处于待料、调试、预警状态，需要现场操作人员留意处置，暂时不需要全线停机；红色代表设备触发故障、安全联锁动作或者急停触发，需要维修人员立即到场排查。

　　设计时采用了等直径的圆柱段层叠结构，每一层发光段之间用深色隔圈分隔，避免不同颜色的光线串扰，保证车间不同角度的观察人员都能清晰识别当前亮起的灯色，不会因为光线混色出现状态误判。底座采用带安装孔的法兰盘结构，安装时可以直接通过螺栓固定在设备顶面的安装板上，安装孔位的间距适配市面上主流的设备顶部安装预留位，不需要额外做转接板，竖直安装后整体重心落在法兰盘中心区域，即使设备运行时有小幅振动也不会出现倾斜松动的问题。顶部做了圆弧收边的端盖结构，端盖中心预留了接线出线或者吊装的孔位，既可以从设备内部走线隐藏线缆，也可以在顶部加装蜂鸣器模块拓展声光同步报警功能，不需要改动主体结构。建模过程中对每一层的装配间隙做了合理预留，

　　层与层之间的配合采用止口定位结构，实际生产装配时不需要额外做定位治具，顺着止口推入就能保证各段同轴度，装配效率更高，后期如果某一层的发光元件损坏，也可以单独拆开对应层段更换配件，不需要整体更换整座灯塔，降低后期维护成本。发光段的筒体采用半透明的漫反射材质设计，光线点亮后会均匀扩散到整个筒体圆周面，不会出现局部亮斑或者暗区，不管是从设备正面、侧面还是斜后方观察，都能清晰识别灯色，适配车间里人员走动路线不固定的观察场景。整体的径向尺寸控制在常规工业警示灯的通用规格范围内，不会因为直径过大占用过多设备顶部的安装空间，也不会因为直径过小导致远距离识别度不足，竖直方向的高度比例经过调整，三层发光段的高度一致，视觉上更协调，

　　同时保证每一段的发光面积足够，在车间常规照明环境下，十五米范围内都能准确识别灯色状态。这类灯塔的接线采用底部进线的方式，线缆从法兰盘中心的通孔穿入设备内部，和设备的IO模块直接连接，不需要在设备外壳额外开走线孔，防护等级可以满足车间常规的粉尘、少量溅水场景使用，不需要额外做防水罩。在做设备布局规划时，这类灯塔的安装高度通常设置在离地面2.2米到2.5米之间，刚好避开人员走动的头部高度，同时处于现场人员站立时的平视视野范围内，不需要抬头或者低头就能观察到状态，长时间值守也不会产生视觉疲劳。建模时还原了各部件的装配关系，隔圈、发光筒体、底座、端盖之间的配合面都做了贴合处理，没有出现干涉或者间隙过大的问题，导出的装配体可以直接用于设备的虚拟装配仿真，验证安装位置是否和周边的管线、机架部件产生干涉，也可以直接用于生成工程图指导生产加工。
