鹭宫压力式流体系统安全保护部件

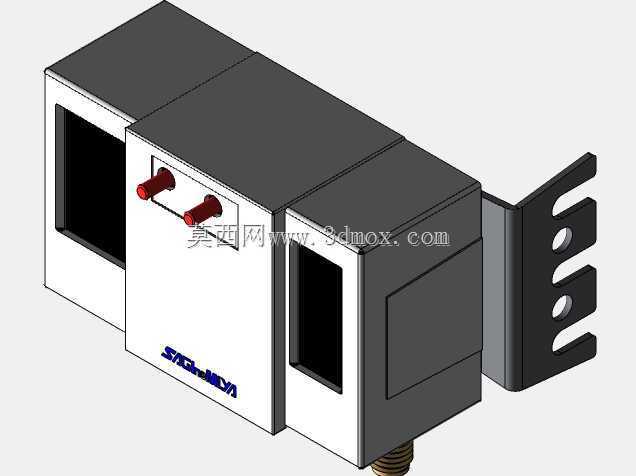

　　正面突出的两个红色调节旋钮，分别对应高压断开阈值与低压复位阈值的微调结构，建模时保留了旋钮表面的防滑滚花细节，方便现场运维人员无需专用工具即可完成参数校准，旋钮旁的壳体平面预留了刻度标识的蚀刻位置，可直接印刷压力阈值对应刻度，减少现场调试的核对成本。部件侧面集成的导轨式安装卡扣是结构设计的核心亮点之一，卡扣上开设的三个长圆形安装孔可兼容DIN标准导轨与螺钉直接固定两种安装方式，长圆孔的调节余量达4mm，可抵消现场安装板的开孔位置误差，无需重新扩孔即可完成快速固定。从安装边界尺寸来看，部件整体宽度方向的最大尺寸为60.6mm，厚度方向不含安装卡扣的尺寸为24mm，建模时已将所有外凸结构的干涉边界做了校验，在电控箱内并排安装时，在商用制冷机组、工业压缩空气管网、化工流体输送系统的现场运维记录里，因压力异常导致的管路爆管、压缩机液击、密封件击穿故障占比常年居高不下，这类故障往往发生在系统负荷波动、冷凝侧散热突变、管路过滤器堵塞的工况下，传统的单点压力开关仅能监测单段压力阈值，无法同时覆盖高低压双侧的异常判定，而这款压差式保护部件的设计初衷，就是填补这类双侧压力联动保护的应用空白。从结构建模的细节来看，主体采用三段式拼接壳体设计，中间段为核心的压力感应与微动触发腔室，两侧预留的方形开口分别对应高压侧与低压侧的取压接口安装位，建模时特意将接口安装面的平面度公差控制在0.02mm以内，避免安装后因密封面贴合不严出现取压泄漏，导致压力检测值失真。

　　相邻部件的最小间隙可控制在10mm以内，不会出现旋钮调节互相干涉的问题，底部预留的走线槽位可将触发信号线直接沿壳体底部排布，避免走线杂乱影响其他电气元件的散热。实际工况应用中，该部件通过两根引压管分别接入系统的高压侧与低压侧管路，当系统高压侧压力超过设定阈值，或是低压侧压力低于设定阈值时，内部的微动开关会直接切断压缩机或输送泵的控制回路，强制系统停止运行，避免核心动力部件在异常压力工况下长时间过载运行。不同于普通的压力传感器仅输出模拟量信号需要外接控制器做逻辑判定，这款部件自带机械式触发结构，无需额外编程即可直接串入控制回路完成保护动作，可靠性不受控制器死机、程序跑飞的影响，在一些老旧设备改造、小型集成机组的应用场景中，

　　这种纯机械式的保护结构反而更受现场运维人员的青睐。建模过程中对内部的膜片感应结构做了简化处理，仅保留外部安装与接口的关键尺寸，方便设计人员在做整机布局时直接调用模型，无需考虑内部复杂的感应组件结构，壳体的分模线位置特意设置在侧面棱边处，避免分模线出现在正面外观面影响产品质感，壳体表面的纹理做了细晒纹的建模处理，可减少日常使用中表面划痕的产生。在制冷系统的典型应用场景里，该部件通常安装在压缩机旁的电控箱侧壁，高压取压口接压缩机排气端，低压取压口接压缩机回气端，当冷凝器散热不良导致排气压力飙升，或是冷媒泄漏导致回气压力过低时，部件会在压力达到阈值的0.2秒内触发断开动作，响应速度完全满足制冷系统的安全保护要求，避免压缩机因异常工况烧毁。

　　在压缩空气系统的应用中，该部件可安装在过滤器后端的管路上，监测过滤器前后的压差变化，当滤芯堵塞导致前后压差超过设定值时，触发开关信号提醒运维人员更换滤芯，同时也可在管网压力异常波动时切断下游设备的供气回路，保护下游精密气动元件不受压力冲击损坏。建模时对安装卡扣的弹性变形量做了模拟校验，确保卡扣卡入标准导轨时的插拔力在15N到25N之间，既不会因为卡接过松导致设备运行振动时部件脱落，也不会因为卡接过紧导致拆卸维护时难以取下。壳体上的品牌标识位置做了下沉0.2mm的凹槽设计，丝印标识时可将油墨填充在凹槽内，避免长期擦拭导致标识脱落，两个调节旋钮的转动行程做了限位结构建模，旋钮转动到最大阈值位置时会被内部限位结构挡住，避免调试时过度旋转导致内部弹簧脱位。
