压力检测用射手座传感装置结构设计

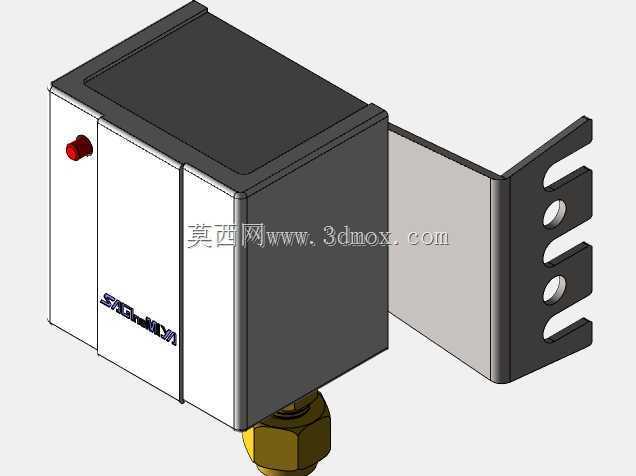

　　在工业流体管路、制冷机组、液压动力站的日常运维场景中，压力异常是引发管路泄漏、设备过载、系统停机的核心诱因之一，这类压力监测传感装置的设计，核心目标是在不破坏原有管路布局的前提下，实现压力阈值的实时触发反馈，避免压力超限带来的设备损坏与生产中断。从结构设计逻辑来看，这款传感装置采用了方体式主体外壳设计，主体外壳做了分模面的错位处理，既满足内部感应元件、微动触发模块的安装空间需求，也兼顾了外壳的防护性能，侧面设置的红色触发指示件，能够在压力达到动作阈值时给出直观的视觉反馈，方便现场巡检人员快速识别动作状态，无需拆解设备或外接检测仪表即可判断装置是否触发。装置底部设置了标准外螺纹连接端，配套六角锁紧螺母结构，

　　能够直接对接工业管路常见的内螺纹检测接口，安装时只需将螺纹端旋入管路预留的测压孔，通过六角螺母锁紧即可完成密封固定，无需额外设计转接法兰，大幅降低现场安装的改造成本。考虑到工业现场的安装空间往往存在管线密集、安装面不规整的问题，这款装置配套了L型折弯安装支架，支架上开设了多组腰型调节孔，既可以通过孔位适配不同间距的安装螺柱，也能在安装时根据现场走线、周边部件的干涉情况调整装置的固定角度，避免与相邻的管路接头、阀体部件产生空间干涉，支架与主体之间采用可拆卸的连接结构，运输或存储时可以将支架拆分，减少整体包装占用的空间，现场安装时再根据需求完成组装，适配不同的安装朝向需求。从安装边界尺寸来看，主体的方体结构边长控制在紧凑范围内，

　　加上支架后的整体外伸长度经过测算，能够适配多数设备电控箱旁、管路支管段的狭小安装空间，不会因为装置本身尺寸过大挤占周边部件的维护操作空间，底部螺纹连接端的伸出长度经过优化，旋入标准测压孔后不会过度伸入管路内部干扰流体的正常流动，避免产生不必要的流阻与压力扰动，保证压力检测的准确性。在功能实现层面，装置内部的感应模块直接与管路内的流体介质接触，当管路内压力超出设定的安全阈值时，内部的弹性感应元件会推动触发机构动作，一方面通过侧面的红色指示件弹出给出视觉提示，另一方面可以外接信号线路将触发信号传递至设备的控制系统，实现压力异常的联锁停机或报警提示，相比需要持续供电的压力变送器，这类机械式压力异常检测装置不需要持续供电即可完成阈值触发，

　　在断电、电控系统故障的极端工况下依然能够通过机械结构完成压力异常的指示，可靠性更高，适合作为设备压力保护的最后一道安全防线。设计过程中针对外壳的边角做了小圆角处理，避免安装维护时尖锐边角划伤操作人员，外壳表面采用哑光硬质处理，能够抵御工业现场常见的油污、轻微粉尘附着，日常清洁维护只需用干布擦拭即可，支架采用钣金折弯成型工艺，材料厚度满足长期使用的结构强度需求，不会因为设备运行过程中的管路振动导致支架变形、固定松动，腰型孔的边缘做了去毛刺处理，安装时螺栓能够顺畅穿入孔位，不会因为孔位边缘的毛刺影响安装效率。针对不同的安装场景，这款装置既可以通过底部螺纹直接固定在管路测压点上，依靠螺纹连接承受装置的整体重量，也可以通过侧面的L型支架将装置主体固定在邻近的安装板、设备机架上，减少管路接头处的承重负载，避免长期振动下螺纹接口出现松动泄漏，两种安装方式的兼容设计，让装置能够适配新建设备预装、老旧设备改造加装等不同的应用场景，不需要针对不同场景重新设计安装结构，降低了选型与安装的适配难度。
